Réglage
Pour régler la profondeur d'insertion E (Fig. 2), l'appareil doit reposer solidement sur le sol!

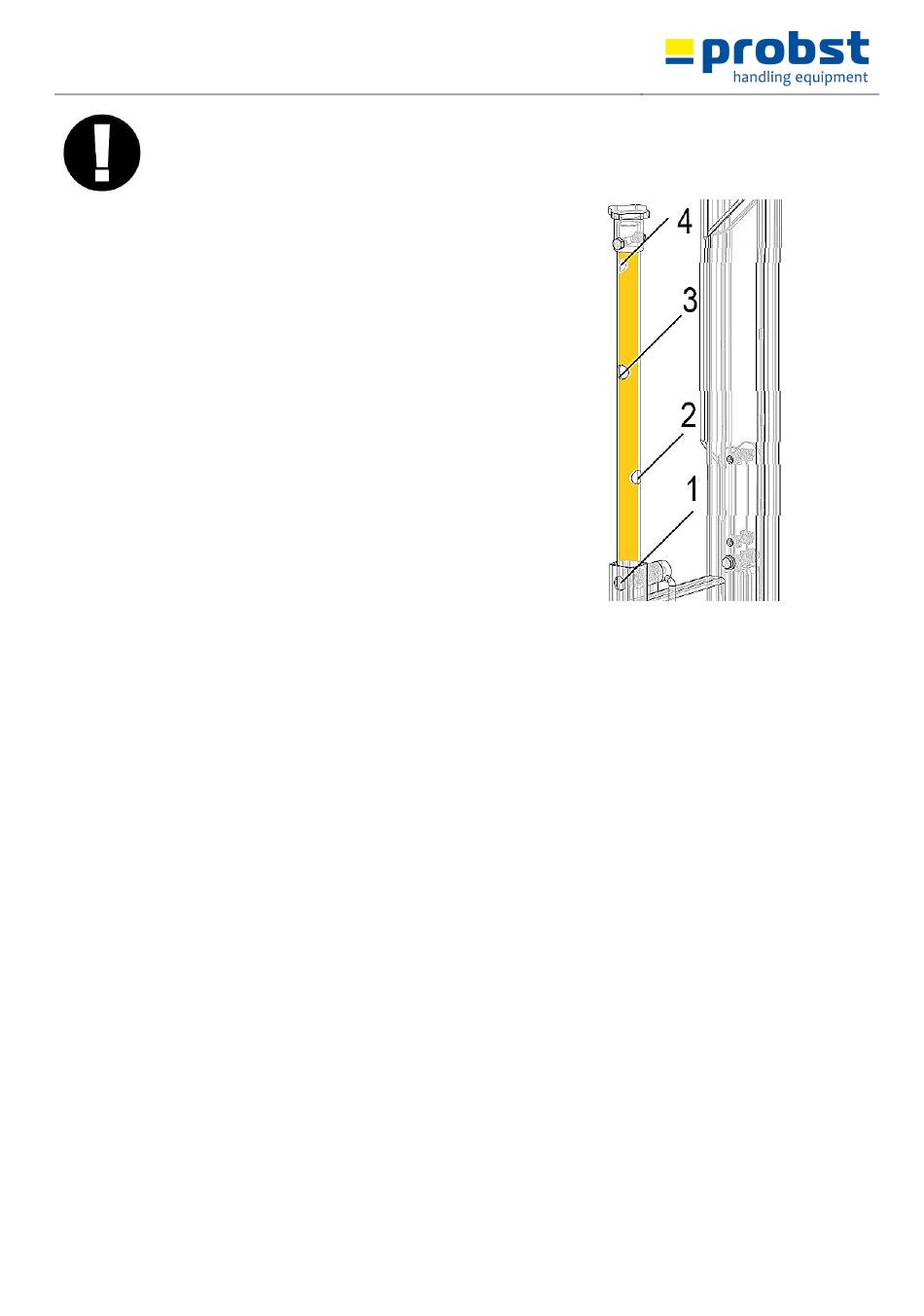

Le tube central vertical est pourvu de quatre trous, situés à des hauteurs
différentes et décalés chacun de 90°.
•
Déplacez le boulon à ressort de 180° vers le haut et verrouillez-le.
Cela permet au tube central de tourner librement.
•
Tournez le tube central jusqu'à ce que le trou correspondant à la
hauteur souhaitée soit tourné vers le levier à ressort.
•
Remettez le boulon du ressort dans sa position initiale.
•
Soulevez lentement l'appareil (grue montée sur camion) jusqu'à ce
que la profondeur d'immersion souhaitée soit atteinte - le loquet à
ressort s'enclenche à nouveau.
•
Avantage : En cas d'emballages étroits, la pince peut être enfoncée
dans l'espace entre les emballages.
Les alésages correspondent aux profondeurs d'immersion suivantes :
•
Alésage 1 (rotation 0°) = E 1.100 mm
•
Alésage 2 (rotation 90°) = E 1.280 mm
•
Alésage 3 (rotation 180°) = E 1,470 mm
•
Alésage 4 (rotation 270°) = E 1,650 mm
Tirez jusqu'à la hauteur souhaitée (position flottante).
En déverrouillant le levier à ressort, la pince est entièrement déployée lorsqu'elle est levée et entièrement rétractée
lorsqu'elle est abaissée.
56100101 18 / 27
Fig. 3
