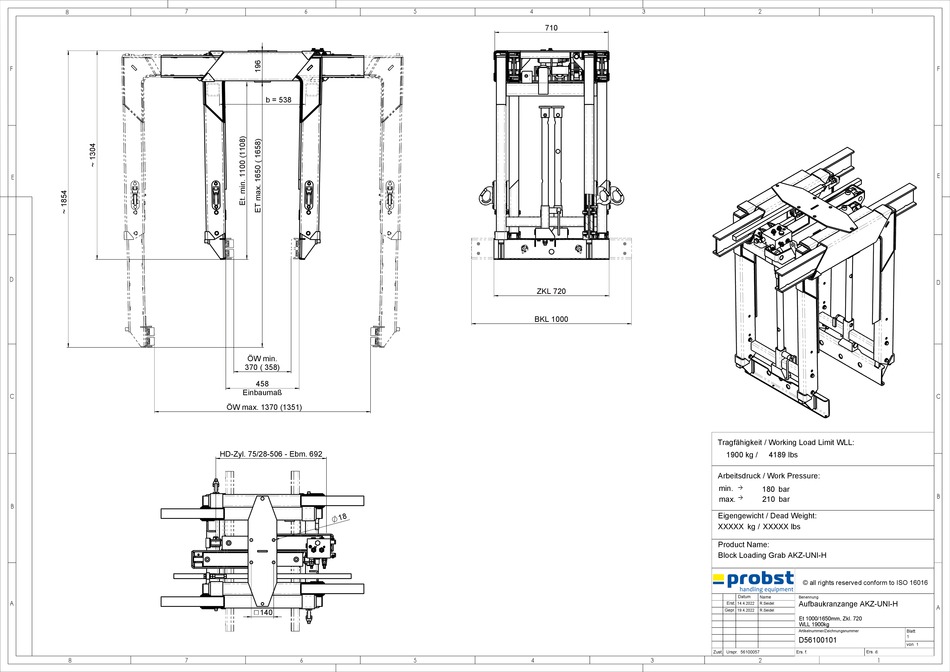

probst AKZ-UNI-H Operating Instructions Manual page 141

7
8
F
E
D
C
B
A
8 7
6
b = 538
ÖW min.
370 ( 358)
458
Einbaumaß
ÖW max. 1370 (1351)
HD-Zyl. 75/28-506 - Ebm. 692
140
6
5 4
710
ZKL 720
BKL 1000
5 4
3 2
Tragfähigkeit / Working Load Limit WLL:
1900 kg / 4189 lbs
Arbeitsdruck / Work Pressure:
min.
180 bar

max. 210 bar

Eigengewicht / Dead Weight:
XXXXX kg / XXXXX lbs
Product Name:
Block Loading Grab AKZ-UNI-H
© all rights reserved conform to ISO 16016
Datum Name
Benennung
Aufbaukranzange AKZ-UNI-H
Erst.
14.4.2022 R.Seidel
Gepr.
19.4.2022 R.Seidel
Et 1000/1650mm, Zkl. 720
WLL 1900kg
Artikelnummer/Zeichnungsnummer
D56100101
Zust. Urspr. 56100057 Ers. f.
3 2
1
F
E
D
C
B
A
Blatt
1
von 1
Ers. d.
