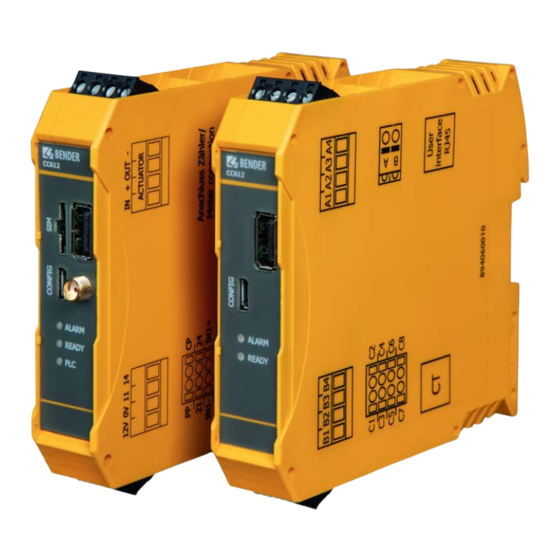

CC612 Laderegler/
CC612 charge controller
Laderegler für Ladestationen für Elektrofahrzeuge, Wallboxen oder
Ladepunkte an Straßenlaternen/
Charge controller for electric vehicle charging stations, wall boxes and
street light charging points
Kurzanleitung/Quickstart DE/EN
CC612(4G)_D00325_06_Q_DEEN / 06.2021
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Bender CC612
Summary of Contents for Bender CC612
- Page 1 CC612 Laderegler/ CC612 charge controller Laderegler für Ladestationen für Elektrofahrzeuge, Wallboxen oder Ladepunkte an Straßenlaternen/ Charge controller for electric vehicle charging stations, wall boxes and street light charging points Kurzanleitung/Quickstart DE/EN CC612(4G)_D00325_06_Q_DEEN / 06.2021...
-
Page 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Intended use Der Laderegler CC612 ist der Hauptbestandteil eines The CC612 charge controller is the main component Ladesystems. Er ist für die Verwendung in of a charge system and is designed for use in electric Ladestationen für Elektrofahrzeuge (Electric Vehicles vehicle (EV) charging stations, wall boxes and street –... -
Page 3: Montage
CC612 Laderegler/ CC612 charge controller Abmessung Dimensions 22,6 113,65 Hinweis: Abmessungen in mm gemäß ISO 2768 - m Note: Dimensions in mm acc. to ISO 2768 - m Montage Mounting Click! Beispielansicht Montage auf Hutschiene Example view DIN rail mounting... -
Page 4: Wiring Diagram
CC612 Laderegler/ CC612 charge controller Anschlussbild Wiring diagram 12V 0V 11 14 CC612 12 V RJ45 ALARM RJ10 READY – OUT + IN CP PP IN1– IN1+ IN2– IN2+ – – IN1– IN1+ IN2– IN2+ Terminal assignment Klemmenzuordnung 12 V... - Page 5 CC612 Laderegler/ CC612 charge controller Legende Legend Anschluss Verriegelungsmotor Schütz Anschlussbuchse Benutzerschnittstelle Typ-2-Buchse* Anschlussbuchse Typ-2 Stecker * Anschluss Stromwandler (CT) Anschluss Proximity Pilot Anschluss Benutzerschnittstelle (RJ45) Anschluss Control Pilot Anschluss Modbus/eHZ Zähler (RJ10) Relais 1: Steuerpin Schütz RCD Typ A...
- Page 6 CC612 Laderegler/ CC612 charge controller Laderegler-Verbindungen für Gerätevarianten Charge controller connections for device variants CC612 CC612 ALARM ALARM READY READY 12V 0V 11 14 IN1- IN1+ IN2+ IN2- Frontansicht Datengateway (mit Modem) Front view Data gateway (with Modem) Frontansicht Datengateway (ohne Modem)
- Page 7 CC612 Laderegler/ CC612 charge controller Legende Legend USB-Schnittstelle für Ethernet/WLAN/Verbindung USB interface for Ethernet/WLAN/connection to zum Master Master SIM-Karten-Einschub SIM card slot Antennenbuchse Antenna socket Konfigurationsschnittstelle/Verbindung zum Slave Configuration interface/connection to Slave LEDs für: LEDs for: • ALARM • ALARM •...
- Page 8 CC612 Laderegler/ CC612 charge controller Anschluss Typ-2-Steckdose Connection type-2-socket unterstützte Typ-2-Steckdose* / Supported Type 2 sockets* Aktorenverdrahtung / Socket actuator wiring Mennekes (31016, 31023, 31024, 31038) Bals (801191-801195, 80300, 9743205000, 9743211000) Draht 3 Draht 1 Draht 2 Walther Werke (9743211000)
- Page 9 CC612 Laderegler/ CC612 charge controller Technische Daten Technical Data Isolationskoordination nach IEC 60664-1 / IEC Insulation coordination acc. to IEC 60664-1/IEC 60664-3 60664-3 Bemessungsspannung ..............12,5 V Rated voltage ...................12.5 V Überspannungskategorie/Verschmutzungsgrad ......... III/3 Overvoltage category/Pollution degree ..........III/3 Bemessungs-Stoßspannung.............800 V Rated impulse withstand voltage .............800 V...
- Page 10 CC612 Laderegler/ CC612 charge controller Anschlusseigenschaften: Connection properties: Starr/flexibel ..........0,2…1,5 mm² (AWG 24…16) rigid/flexible ..........0.2…1.5 mm² (AWG 24…16) flexibel mit Aderendhülse ohne Kunststoffhülse........flexible with ferrule without plastic sleeve .......................0,25…1,5 mm² (AWG 24…16) ..............0.25…1.5 mm² (AWG 24…16) flexibel mit Aderendhülse mit Kunststoffhülse .........
-
Page 11: Eu-Konformitätserklärung
CC612 Laderegler/ CC612 charge controller EU-Konformitätserklärung EC Declaration of Conformity Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg/Germany Londorfer Straße 65 • 35305 Grünberg/Germany Phone: +49 6401 807-0 • Fax: +49 6401 807-259 E-Mail: info@bender.de • www.bender.de EU - K o n f o r m i t ä t s e r k l ä r u n g... - Page 12 Nachdruck und Vervielfältigung Reprinting and duplicating nur mit Genehmigung des Herausgebers. only with permission of the publisher. Bender GmbH & Co. KG Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Deutschland PO Box 1161 • 35301 Grünberg • Germany Londorfer Str.
