DMUCHAWA FORCE SP — INSTRUKCJA OBSŁUGI
Patent nr 6 253 416 i inne złożone wnioski patentowe
DMUCHAWA FORCE — instrukcja obsługi
ZESTAW BLOKUJĄCY
Zabezpieczenie dmuchawy
na czas transportu do
podłoża przyczepy.
Nr kat. 440120
WAŻNE — PRZED ROZPOCZĘCIEM EKSPLOATACJI DOKŁADNIE PRZECZYTAĆ I
ZACHOWAĆ DO WGLĄDU
Nr kat. 440314-PL
F1002SPV, F1302SPH, F1402SPV, F1802SPV
Początek numeru seryjnego: 110215001
Akcesoria
TWARDA OPONA
Twarda opona przednia do
płaskich nawierzchni.
Nr kat. 440279
1
HAMULEC POSTOJOWY
Skuteczna i łatwa w użyciu,
zapobiega przechylaniu się
dmuchawy.
Nr kat. 440140
ZESTAW KÓŁEK
Większe możliwości
manewrowania na
twardych
nawierzchniach.
Nr kat. 440293
Advertisement
Related Manuals for Billy Goat F1002SPV
Summary of Contents for Billy Goat F1002SPV

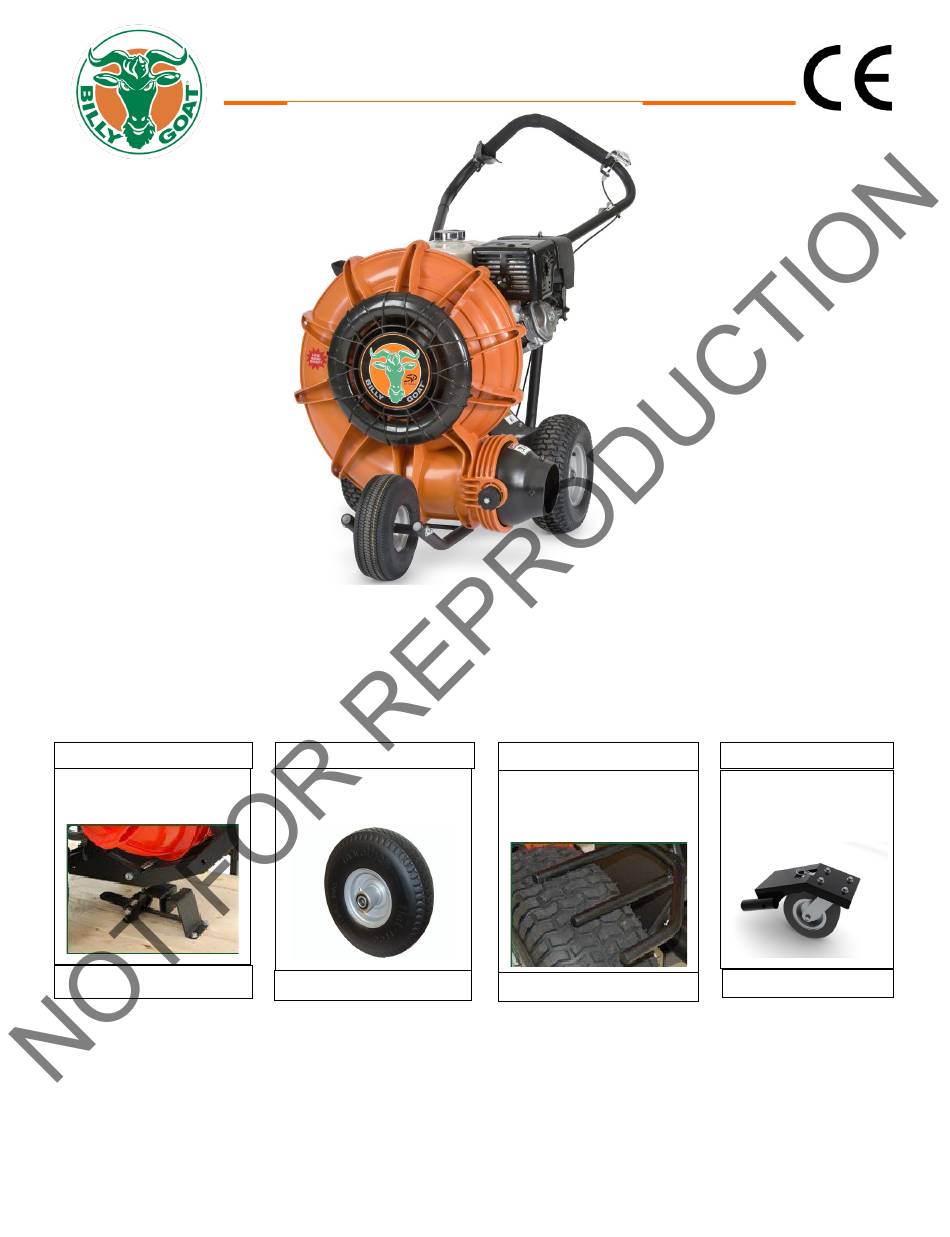

- Page 1 DMUCHAWA FORCE SP — INSTRUKCJA OBSŁUGI Patent nr 6 253 416 i inne złożone wnioski patentowe DMUCHAWA FORCE — instrukcja obsługi F1002SPV, F1302SPH, F1402SPV, F1802SPV Początek numeru seryjnego: 110215001 Akcesoria ZESTAW BLOKUJĄCY TWARDA OPONA HAMULEC POSTOJOWY ZESTAW KÓŁEK Zabezpieczenie dmuchawy Twarda opona przednia do Skuteczna i łatwa w użyciu,...
-
Page 2: Table Of Contents
DMUCHAWA FORCE SP instrukcja obsługi — SPIS TREŚCI DANE TECHNICZNE ETYKIETY Z INSTRUKCJAMI LISTA KONTROLNA ZAWARTOŚCI MONTAŻ OBSŁUGA KONSERWACJA ROZWIĄZYWANIE PROBLEMÓW KSIĄŻKA SERWISOWA Nr kat. 440314... -
Page 3: Dane Techniczne
DMUCHAWA FORCE SP instrukcja obsługi — DANE TECHNICZNE Model Billy Goat F1002SPV F1302SPH F1402SPV F1802SPV Moc silnika w KM 10.0 HP (6.6kW) 13.0 HP (9.6kW) 14.0 HP (10.4kW) 18 HP (13.42kW) Model silnika 19L2320055F1 GX390UTQAA2 25V3320005F1 3564420298F1 Typ silnika B & S VANGUARD HONDA OHV B &... -
Page 4: Etykiety Z Instrukcjami
— ETYKIETY Z INSTRUKCJAMI ™ ® Na dmuchawie BILLY GOAT FORCE znajdują się etykiety pokazane poniżej. Jeżeli brakuje etykiet lub są uszkodzone, przed rozpoczęciem eksploatacji maszyny należy je wymienić. W celu ułatwienia zamawiania etykiet w sekcji Ilustrowana lista części podano numery katalogowe. Prawidłowe umiejscowienie każdej etykiety można określić na podstawie podanych numerów rysunków i elementów. -
Page 5: Lista Kontrolna Zawartości
Te elementy powinny być dołączone w opakowaniu. Jeśli brakuje któregokolwiek z nich, skontaktuj się ze sprzedawcą. ® Dmuchawa BILLY GOAT FORCE została przesłana w jednym opakowaniu i jest w pełni złożona poza modułem okapu/uchwytu górnego i przednim rozdzielaczem. Narzędzia do montażu modułu uchwytu górnego znajdują się w torbie z częściami. -
Page 6: Montaż
DMUCHAWA FORCE SP instrukcja obsługi — MONTAŻ Narzędzia do zamocowania górnego uchwytu do dolnego znajdują się w torbie z częściami. Zamocuj górny uchwyt (element 30) do złożonego już uchwytu dolnego (element 28), przesuwając górny uchwyt nad i w dół zewnętrznej części uchwytu dolnego. Zamocuj górny uchwyt do dolnego, korzystając ze śrub (elementy 36 i 123), podkładek (element #10) i przeciwnakrętek (element 11). - Page 7 W przeciwnym razie może dojść do trwałej awarii sprzęgła stożkowego w przekładni. Ten rodzaj awarii wiąże się z unieważnieniem gwarancji producenta. PRACA DMUCHAWY Dmuchawa Billy Goat Force jest wyposażona w stożek kierunku Pokrętło powietrza i opatentowaną dźwignię Aim-N-Shoot , która pozwala Ścisnąć...
-
Page 8: Konserwacja
DMUCHAWA FORCE SP instrukcja obsługi — KONSERWACJA KONSERWACJA OKRESOWA Konserwację okresową należy przeprowadzać z zachowaniem następujących terminów: Czynność konserwacyjna Każde użycie Codziennie lub co 5 godzin Co 100-150 godzin Sprawdzić pod kątem zużytych lub uszkodzonych części Sprawdzić pod kątem występowania ... - Page 9 DMUCHAWA FORCE SP instrukcja obsługi — WYMIANA PASA 1. Poczekać, aż silnik ostygnie i odłączyć świecę zapłonową. 2. Wykonać czynności mające na celu zdjęcie wirnika (2-5 na stronie 8). 3. Zdjąć cztery śruby (element 8) przytrzymujące tylną płytę (element 4) do obudowy (element 6). 4.
-
Page 10: Rozwiązywanie Problemów
DMUCHAWA FORCE SP instrukcja obsługi — ROZWIĄZYWANIE PROBLEMÓW Problem Possible Cause Solution Abnormal vibration Loose or out of balance impeller. Check impeller and replace if required. Debris in impeller. Clear debris with compressed air or a backpack blower (see Fig . 8 and 9 below).* Loose engine. -
Page 11: Książka Serwisowa
DMUCHAWA FORCE SP instrukcja obsługi — KSIĄŻKA SERWISOWA Data Wykonana usługa Nr kat. 440314... - Page 12 FORCE SP BLOWER IPL FORCE SP PARTS DRAWING...
