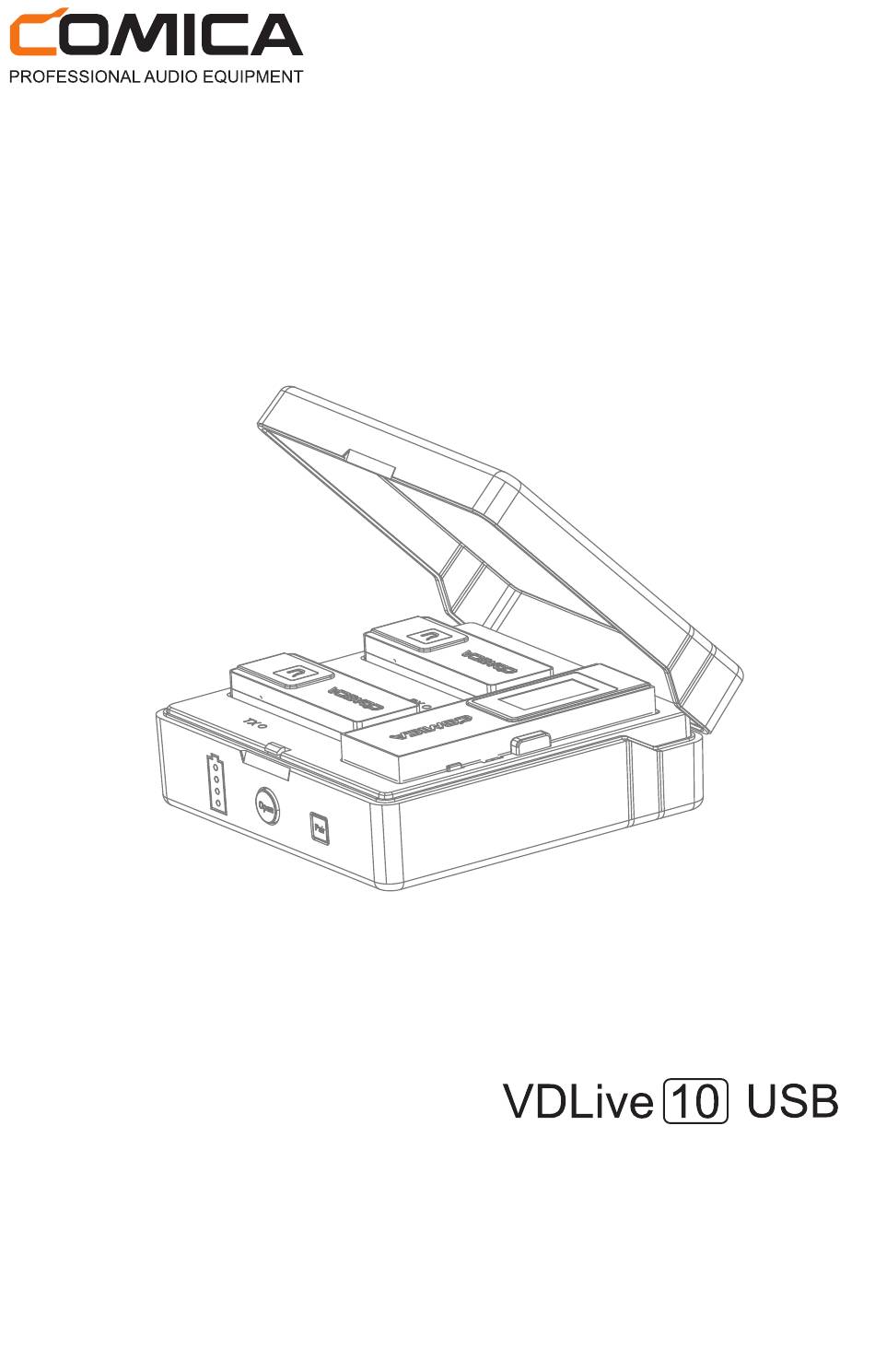

- Page 1 Versatile 2.4G Wireless USB Microphone User Manual...
-
Page 3: Main Features
Foreword Thanks for purchasing Comica VDLive10 USB Main Features Dual-channel 2.4G Wireless USB Microphone, Global Free ● Frequency Switchable Simplex / Duplex Transmission, Support Two-way ● Monitoring and Interaction Wide Compatibility for Phone, Computer, Camera, etc. ● Intelligent Noise Reduction, Working Distance Up to 50m (Open ●... - Page 4 Tips 1. VDLive10 USB is universal for USB and 3.5mm interface devices. When used in smartphone, the system will compulsorily choose VDLive10 USB 2. When used in computer, please follow the steps below: ① Insert VDLive10 USB into the computer ②...
-
Page 5: Packing List
Packing List ①x2 ② ③ ④x2 ⑤ ⑥ ⑦ ⑧ ⑨ Multi-functional 2.4G Wireless USB Microphone User Manual ⑩ ⑪ ① Transmitter(TX) ② Receiver (RX) ③ Cold Shoe Mount ④ Wind Mu ⑤ USB C-USB A Adapter ⑥ Charging Cable ⑦... - Page 6 Components and Instruction Transmitter(TX): ③ ① ④ ⑥ ② ⑤ ⑦ ⑧ Built-in Antenna ① Working Status Indicator Light (Orange light on: paired; ② Orange light flashing: unpaired; Red light on: MIC mute) 3.5mm TRS External Mic Port（Simplex Mode） ③ Monitoring Port（Duplex Mode）...
- Page 7 Simplex mode： The transmitter audio is transmitted to the receiver unidirectionally, audio can only be monitored in receiver Simplex mode monitoring: audio of transmitter Duplex mode： Device Audio Two way transmission of audio between transmitter and receiver, audio can be monitored in transmitter and receiver Duplex mode monitoring: audio of transmitter + audio of the platform on the device connected by the receiver...
- Page 8 Receiver (RX) ① ② ⑤ ③ ⑥ ④ ⑦ 3.5mm Audio Output Port ( 3.5mm analog output mode) ① Monitoring Port ( USB digital output mode) Built-in Antenna ② USB-C Plug ③ Charging Metal Contact ④ Reset Hole ⑤ ON/OFF Switch Button (ON: Power on; OFF: Power o ) ⑥...
- Page 9 Charging Case ① ③ ② ④ ⑤ ⑦ ⑧ ⑥ Power Indicator Light (There are four power indicator lights, ① one of which represents 25% of the power) Switch Button (Press it to open the charging case) ② Pairing Button (Long press to pair) ③...
-
Page 10: Pairing Method
Pairing Method ① ② ① Put the transmitter and receiver into the charging case ② Long press the pairing button to pair... - Page 11 Screen Display Instruction of Receiver (RX) TX A Pair... Transmitter A is pairing Pair... TX B Pair... Transmitter B is pairing TX A Transmitter A power Group A paired Group A unpaired Receiver power TX B Transmitter B power Group B paired Group B unpaired...
- Page 12 USB digital output mode 3.5mm analog output mode Stereo Mono Receiver power Transmitter Transmitter power Vol 3 signal strength Transmitter volume Transmitter audio Group A paired dynamic bar Group A unpaired Vol 3 Group B paired Group B unpaired Group A is left channel and group B is right channel...
-
Page 13: Installation
Installation Transmitter(TX) ① ② 1.In Simplex Mode ① Switch the S↑/OFF/D↑↓ switch button to S↑ （Simplex mode) ② You can choose to use internal mic or external mic to satisfy your recording demands When using an external mic, the internal mic is automatically turned o 2.In Duplex Mode ①... - Page 14 Receiver (RX) 1. USB Digital Output Mode ① USB-C device ① ② .Insert the receiver to the USB-C device .You can choose to whether insert the headphone to monitor or not based on your needs ② USB-A device .Connect the receiver and USB-A device via the USB C-USB A adapter .You can choose to whether insert the headphone to monitor or not based on your needs...
- Page 15 ③ Lightning device . Connect the receiver and Lightning device via the USB C -Lightning adapter(Please purchase USB C-Lightning adapter by yourself) . You can choose to whether insert the headphone to monitor or not based on your needs...
- Page 16 2. 3.5mm Analog Output Mode ① 3.5mm TRS camera ① ② . Mount the receiver to the camera through the cold shoe mount . Connect the receiver and camera via 3.5mm TRRS-TRRS audio cable or 3.5mm TRS-TRS audio cable (Please purchase 3.5mm TRS-TRS audio cable by yourself) Some cameras are not compatible with 3.5mm TRRS-TRRS audio cable, it's necessary to purchase...
- Page 17 ② USB devices . Work with USB devices via corresponding adapter (Please purchase adapter by yourself)
-
Page 18: Specification
Specification Wireless Type 2.4GHz Antenna Built-in Antenna Polar Pattern Omnidirectional Frequency Response 80Hz ~ 20kHz 70dB Equivalent Noise 24dBA Internal Mic: 110dB Dynamic Range Internal Mic: 86dB Sound Delay <20ms Sensitivity Internal Mic: -30±2dB TX: 3.5mm Interface RX: USB-C & 3.5mm Charging Case: USB-C TX: 95mAh 3.8V Battery... - Page 19 2.4G无线多功能USB麦克风 产品使用说明书...
- Page 21 前言 感谢您购买科唛VDLive10 USB 产品主要功能 双通道2.4G无线USB麦克风，全球通用频段 ● 可选单/双向传输，支持双向监听与交互 ● 一机通用，广泛兼容手机、电脑、相机等设备 ● 智能降噪，50m无线传输距离（空旷距离） ● 3.5mm模拟及USB数字双输出模式 ● 支持所有设备的立体声输出 ● 可收纳多功能充电盒 ● IPS显示屏，可视化操作及使用 ● 单声道/立体声切换、音量可调、静音等多功能 ● 内置和外置MIC两种输入方式 ● 低音频延迟<20ms，稳定传输 ● 注意事项 部分相机不兼容3.5mm TRRS-TRRS音频连接线，需自行购买 3.5mm TRS-TRS音频连接线使用 使用过程中尽量不要遮挡内置天线位置，否则会影响信号传输 充电时请把发射器和接收器调至关机状态...
- Page 22 提示 1. VDLive10 USB通用于USB和3.5mm接口的设备。当用于手机时，系 统会强制性使用VDLive10 USB 2. 当用于电脑时，请按以下步骤进行操作： ① 将VDLive10 USB插入电脑 ② 打开声音设置界面，选择“Comica_VDLive10”为输出和输入设备 声音 输出 输入 选择输出设备 选择输入设备 Comica_VDLive10 Comica_VDLive10...
- Page 23 包装清单 ①x2 ② ③ ④x2 ⑤ ⑥ ⑦ ⑧ ⑨ Multi-functional 2.4G Wireless USB Microphone User Manual ⑪ ⑩ ① 发射器(TX) ② 接收器(RX) ③ 冷靴座 ④ 防风毛 ⑤ USB C-USB A转接器 ⑥ 充电线 ⑦ 3.5mm TRRS-TRRS音频连接线 ⑧ 充电盒 ⑨ 便携袋 ⑩...
- Page 24 部件介绍及说明 发射器(TX): ③ ① ④ ⑥ ② ⑤ ⑦ ⑧ ① 内置天线 ② 工作状态指示灯（橙灯常亮：已配对；橙灯闪烁：未配对； 红灯常亮：MIC静音） ③ 3.5mm TRS外置麦克风插孔（单向模式） 耳机监听孔（双向模式） ④ S↑/ OFF/ D↑↓切换按钮 （S↑：单向模式; OFF:关闭发射器; D↑↓：双向模式；） ⑤ 音量/静音调节按钮（短按调节4级音量；长按静音） ⑥ 充电金属触点 ⑦ 复位孔 ⑧ 内置咪头...
- Page 25 单向模式： 发射器音频数据单向传输至接收器，只可接收器单向监听 单向模式监听：发射端MIC声音 双向模式： 设备音频 发射器与接收器音频数据双向传输，发射器与接收器可相互监听 双向模式监听：发射端MIC声音 + 接收端所连接设备上运行 平台的声音...
- Page 26 接收器(RX): ① ② ⑤ ③ ⑥ ④ ⑦ ① 3.5mm音频输出孔（3.5mm模拟输出模式） 耳机监听孔（USB数字输出模式） ② 内置天线 ③ USB-C插头 ④ 充电金属触点 ⑤ 复位孔 ⑥ ON / OFF开关按钮 （ON:打开接收器；OFF:关闭接收器） ⑦ M/S切换按钮（M为单声道，S为立体声，短按即可切换）...
- Page 27 充电盒: ① ③ ② ④ ⑤ ⑦ ⑧ ⑥ ① 电量指示灯（总共有四格电量，每格代表25%电量） ② 打开按钮（按下打开充电盒） ③ 配对按钮（长按配对） ④ 发射器充电状态指示灯（红灯: 充电中: 蓝灯: 已充满电) ⑤ 接收器充电状态指示灯（红灯: 充电中: 蓝灯: 已充满电） ⑥ 充电金属触点 ⑦ USB-C充电插口 ⑧ 复位孔 充电时请把发射器与接收器调至关机状态...
- Page 28 配对方法 ① ② ① 把发射器与接收器放进充电盒 ② 长按配对按钮进行发射器与接收器的配对...
- Page 29 接收器(RX)屏幕显示 TX A Pair... A发射器配对中 Pair... TX B Pair... B发射器配对中 TX A A发射器电量 A通道配对成功 A通道配对失败 接收器电量 TX B B发射器电量 B通道配对成功 B通道配对失败...
- Page 30 USB数字输出模式 立体声 3.5mm模拟输出模式 单声道 接收器电量 发射器信号强度 发射器电量 Vol 3 发射器音量大小 A通道配对成功 发射器音频动态条 A通道配对失败 Vol 3 B通道配对成功 B通道配对失败 A通道为左声道，B通道为右声道...
- Page 31 安装方法 发射器（TX） ① ② 1.单向模式 ① 将S↑/OFF/D↑↓切换按钮切换到S↑（单向模式) ② 您可以选择使用内置麦克风或外置麦克风，以满足您的录制需求 当使用外置麦克风时，内置麦克风会自动关闭 2.双向模式 ① 将S↑/OFF/D↑↓切换按钮切换到D↑↓（双向模式) ② 把发射器安装到衣领上，使内置麦克风指向音源方向 ③ 将耳机插入发射器耳机监听孔进行监听...
- Page 32 接收器（RX） 1.USB数字输出模式下使用 ① USB-C设备 ① ② .把接收器插入USB-C设备 .可根据您的需求选择是否插入耳机进行监听 ② USB-A设备 .使用USB C-USB A转接器连接接收器和USB-A设备 .可根据您的需求选择是否插入耳机进行监听...
- Page 33 ③ Lightning设备 .使用USB C-Lightning转接器连接接收器和Lightning设备 （USB C-Lightning转接器请自行购买） .可根据您的需求选择是否插入耳机进行监听...
- Page 34 2. 3.5mm模拟输出模式下使用 ① 3.5mm TRS相机 ① ② .通过冷靴座把接收器安装到相机上 .使用3.5mm TRRS-TRRS音频连接线或3.5mm TRS-TRS音频连接线 连接接收器与相机（3.5mm TRS-TRS音频连接线请自行购买） 部分相机不兼容3.5mm TRRS-TRRS音频连接线，需自行购买 3.5mm TRS-TRS音频连接线使用...
- Page 35 ② USB设备 .需搭配相关转接器使用（转接器请自行购买）...
- Page 36 规格参数 无线类型 2.4GHz 天线 内置天线 麦克风指向性 全指向 80Hz ~ 20kHz 麦克风频率响应 系统信噪比 70dB 系统等效噪声 24dBA 最大声压级 内置麦：110dB 动态范围 内置麦：86dB 声音延迟 <20ms 灵敏度 内置麦：-30±2dB TX：3.5mm接口 接口类型 RX：USB-C接口 & 3.5mm接口 充电盒：USB-C接口 TX：95mAh 3.8V 电池类型 RX：90mAh 3.7V 充电盒：1000mAh 3.7V TX：2小时 RX：2小时 充电时间 充电盒：4小时 TX：5小时...
- Page 40 Email: support@comica-audio.com...
