Comica EJoy D10 PRO User Manual

Rgb cardioid dynamic wireless microphone
Hide thumbs

Advertisement

Table of Contents

EJoy D10 PRO
RGB Cardioid Dynamic Wireless Microphone
User Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EJoy D10 PRO and is the answer not in the manual?

Questions and answers

Related Manuals for Comica EJoy D10 PRO

Summary of Contents for Comica EJoy D10 PRO

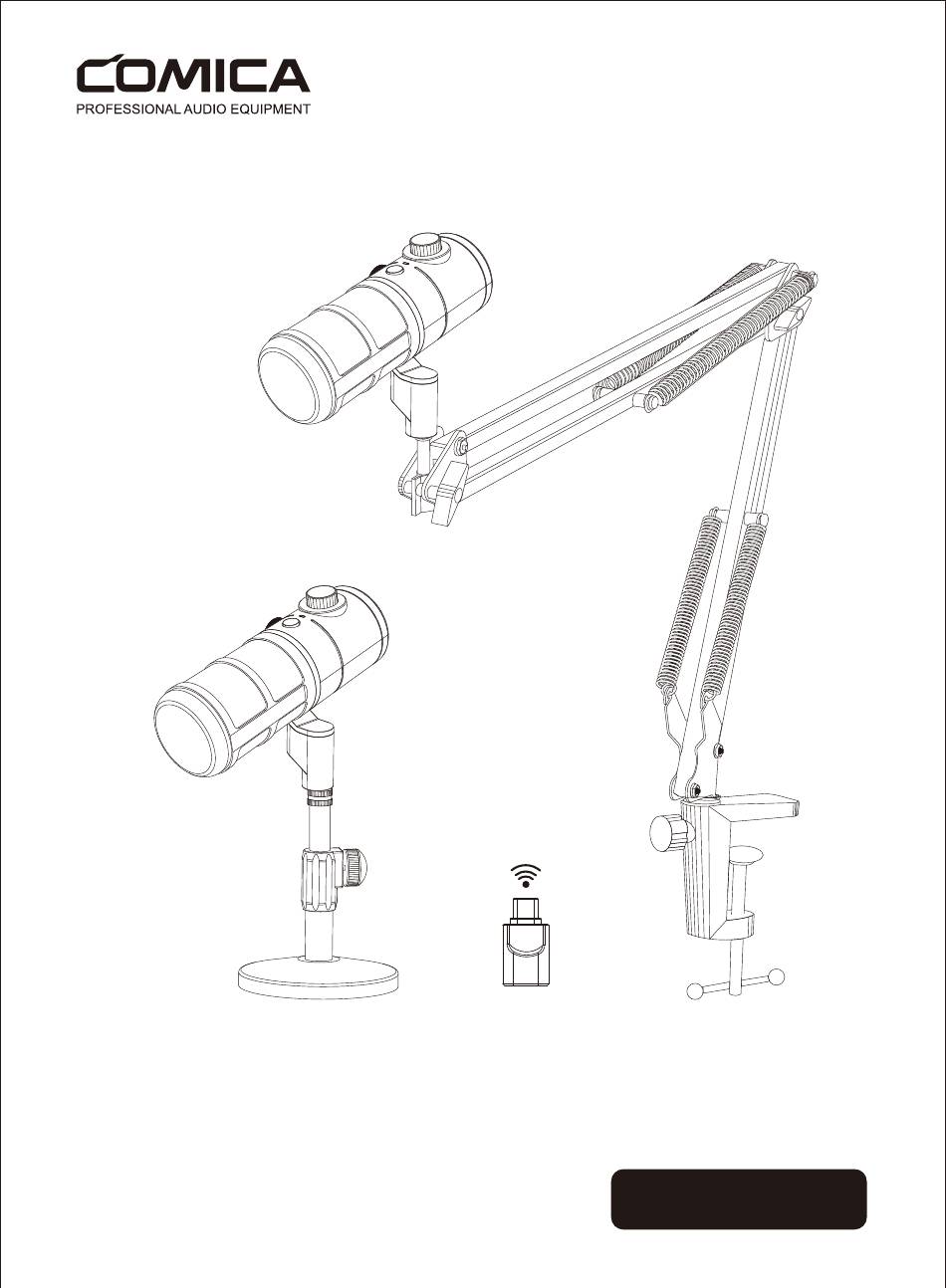

  • Page 1 EJoy D10 PRO RGB Cardioid Dynamic Wireless Microphone User Manual...

  • Page 3: Main Features

    Foreword Thanks for purchasing Comica EJoy D10 Pro Main Features · Innovative Wired/Wireless modes, Single and Dual Channels Options · Cardioid Polar Pattern, Anti-noise Large Diaphragm Dynamic Mic · XLR/USB-C Digital/Analog Outputs, Wide Compatibility · 48kHz/24bit Recording, Built-in Sound Card, One-key Calmix ® Denoise ·...
  • Page 4 Do not use the equipment in rain or in a damp environment to avoid short-circuit danger Please store the product in a dry environment EJoy D10 Pro has been granted type certification in accordance with the provisions of Article 38-24(1) of the Japan Radio Law 220-JP8047...

  • Page 5: Packing List

    Packing List EJoy D10 Pro(A) (One-channel Version） Microphone（TX)*1 Receiver（RX)*1 Charging/Audio Adapter*1 Output Cable *1 EJoy D10 PRO RGB Cardioid Dynamic Wireless Microphone User Manual Boom Arm*1 Touch Fastener*5 User Manual*1 Warranty Card*1 EJoy D10 Pro(D) (One-channel Version) Microphone（TX)*1 Receiver（RX)*1 Charging/Audio...
  • Page 6 EJoy D10 Pro(A) COMBO (Dual-channel Version) Microphone（TX)*2 Receiver（RX)*1 Charging/Audio Adapter*2 Output Cable *2 EJoy D10 PRO RGB Cardioid Dynamic Wireless Microphone User Manual Boom Arm*2 Touch Fastener*10 User Manual*1 Warranty Card*1 EJoy D10 Pro(D) COMBO (Dual-channel Version) Microphone（TX)*2 Receiver（RX)*1 Charging/Audio...
  • Page 7 Components and Instruction Microphone（TX) Dynamic Mic Capsule Microphone Sponge RGB Light Power/Denoise Button Status Indicator Light Monitoring Volume Knob/ Muting Button EQ E ect Indicator Light Gain Adjustment Switch EQ E ect Button RGB Light Button 3.5mm Headphone USB-C Port Monitoring Port XLR Port Receiver Storage...
  • Page 8 1. Dynamic Mic Capsule 2. Microphone Sponge 3. RGB Light Audio dynamic/comica orange/ sea wave/colorful breathing light/RGB slow wave/rotating rainbow six RGB light e ects; Red light keeps on during muting status 4. Power/Denoise Button Long press to turn the power on/o ; short press to turn denoise on/o 5.
  • Page 9 9. EQ E ect Indicator Light Bass Orange Nature Blue Bright Green Pairing Blue light blinks quickly 10. RGB Light Button Long press to turn light e ect on/o ; short press to switch six light e ects Long press the EQ E ect Button and RGB Light Button to enter pairing status 11.
  • Page 10 Receiver (RX)： USB-C Port USB-C Port：Connect to USB devices for digital audio output The receiver can be stored on the groove of the microphone stand...
  • Page 11 Installation and Usage Boom Arm Kit Installation: 1.Clamp the stand base of boom arm to the desktop, tighten the screw on the bottom clockwise 2. Insert the boom arm into the base socket, fix and adjust it by the screws on the side of the base...
  • Page 12 3. Connect the mic threaded hole to the boom arm's screw, rotate clockwise to fasten 4. Adjust and fix the mic through the locking knob on boom arm...
  • Page 13 Desktop Stand Kit Installation: 1. Connect the threaded hole of mic to the screw of the desktop mic stand, rotate clockwise to fasten 2. Adjust the angle of mic through the locking knob on it...
  • Page 14 Usage: Wired Mode 1.Digital Output Connect the mic to smartphone/computer through audio output cable, choose whether to monitor according to your needs Adapter Adapter Cable 1. Please purchase a USB C-Lightning adapter/cable that supports OTG function when connected to lightning port devices 2.

  • Page 15: Analog Output

    2.Analog Output Connect the mic to audio interface/recorder/mixer via the XLR-XLR or XLR-3.5mm TRS audio cable 1. When outputting analog audio through the XLR port in wired mode, all other functions are unavailable except for the dynamic audio signal delivery (Such as status indicator light, EQ e ect, gain adjustment, RGB light e ect, real-time monitoring, etc.) 2.

  • Page 16: Wireless Mode

    Wireless Mode Pairing(The mic and receiver are paired by default. If you need to re-pair in special circumstances, please refer to the following pairing method) 1.Turn the microphone(TX) on, then long press the EQ E ect Button and RGB light Button in sync 2.Connect the receiver(RX) to a device to make it enters wireless status.
  • Page 17 Usage When connect receiver to a device, please refer to the following connection methods: Adapter Adapter Cable Please purchase a USB C-Lightning adapter/cable that supports OTG function when connected with lightning port devices...

  • Page 18: Specifications

    Specifications Transmitting Power +10dBm Reception Sensitivity -97dBm Antenna Type Ceramic Antenna Wireless Delay <20ms Type Dynamic Directivity Cardioid -56dB re 1V/Pa(1.6mV @ 94dB SPL) ±2dB Microphone Sensitivity @ 1kHz Frequency Range 55Hz ~ 16kHz Maximum SPL 128dB (@ 1% THD) Signal / Noise 72dB SPL(A-weighted,as per IEC651) Equivalent Noise...
  • Page 21 享听 D10 PRO RGB心型动圈无线麦克风 产品使用说明书...
  • Page 22 前言 感谢您购买科唛享听D10 Pro 主要功能 · 创新有线/无线双模式，一拖一、一拖二灵活可选 · 心型指向大振膜动圈咪头，优质抗噪 · XLR/USB-C数字/模拟双输出，广泛兼容不同设备 ® · 48kHz/24bit录音，内置声卡及一键Calmix 降噪 · 四档增益及无级监听音量可调，实时监听及静音 · 动态RGB灯效，六种模式可选 · 三种EQ效果可选，风格不受限 · 无线模式下续航时长高达45小时 · 悬臂支架和圆盘支架可选，灵活延展及组合 注意事项 有线模式下 , 当连接 XLR 接口进行模拟音频信号输出时 , 除了动圈音频信 号正常发出 , 其他功能均无法正常启用 ( 如 : 工作状态指示灯、 EQ 、增益 调节、...
  • Page 23 播放 录制 声音 通信 选择以下录制设备来修改设置： 选择以下录制设备来修改设置： 麦克风 麦克风 Comica_EJoy D10 Pro TX Comica_EJoy D10 Pro RX 默认设备 默认设备 麦克风属性 麦克风属性 常规 侦听 级别 高级 常规 侦听 级别 高级 麦克风 麦克风 为获得更好的录音效果，请将麦克风咪头对准音源 请勿将本设备放置在热源或干扰源附近使用，如散热器、烤箱、冰箱、 空调等 本产品属于高精密仪器类产品，请避免使用时掉落、碰撞或重击 不要在雨中或潮湿的环境中使用该设备，否则会有短路的危险 请在干燥环境中对该产品进行保存 EJoy D10 Pro根据日本无线电法第38-24（1）条的规定获得型式认证 220-JP8047...
  • Page 24 包装清单 享听D10 Pro(A)(一拖一版本) 麦克风(TX) *1 接收器(RX) *1 充电/音频输出连接线*1 转接头*1 享听 D10 Pro RGB心型动圈无线麦克风 悬臂支架 *1 魔术贴 *5 说明书 *1 保修卡 *1 享听D10 Pro(D)(一拖一版本) 麦克风(TX) *1 接收器(RX) *1 充电/音频输出连接线*1 转接头*1 享听 D10 Pro RGB心型动圈无线麦克风 圆盘支架 *1 说明书 *1 保修卡 *1...
  • Page 25 享听D10 Pro(A) COMBO(一拖二版本) 麦克风(TX) *2 接收器(RX) *1 转接头*2 充电/音频输出连接线*2 享听 D10 Pro RGB心型动圈无线麦克风 悬臂支架*2 魔术贴*10 说明书*1 保修卡*1 享听D10 Pro(D) COMBO(一拖二版本) 麦克风(TX) *2 接收器(RX) *1 充电/音频输出连接线*2 转接头*2 享听 D10 Pro RGB心型动圈无线麦克风 圆盘支架*2 说明书*1 保修卡*1...
  • Page 26 部件介绍及说明 麦克风(TX)： 动圈咪头 防风罩 RGB灯效区 电源/降噪按键 状态指示灯 监听音量旋钮/静音按键 EQ效果指示灯 增益调节开关 EQ效果按键 RGB灯效按键 3.5mm耳机监听口 USB-C接口 XLR接口 接收器收纳位...
  • Page 27 1. 动圈咪头 2. 防风罩 3. RGB灯效区 音频动态/科唛橙/海浪/彩色呼吸灯/RGB慢波/旋转彩虹六种RGB灯效；静音状 态下红灯长亮 4. 电源/降噪按键 长按开机或关机；短按开启/关闭降噪 5. 状态指示灯 降噪状态 绿灯长亮 静音状态 红灯长亮 电量不足 红灯闪烁 关机状态充电 红灯长亮 关机状态电量充满 蓝灯长亮 未配对 蓝灯慢闪 配对成功 蓝灯长亮 6. 监听音量旋钮/静音按键 往+方向旋转增大耳机监听音量，往-方向旋转减小耳机监听音量；短按开启/ 关闭静音功能 7. 增益调节开关 左右拨动调节四档增益 8. EQ效果按键 长按开启/关闭EQ效果；短按切换三种EQ效果 9. EQ效果指示灯 低沉 橙色...
  • Page 28 10. RGB灯效按键 长按开启/关闭灯效；短按切换六种灯效 同时长按EQ效果按键和RGB灯效按键进入配对状态 11. 3.5mm耳机监听口 可插入3.5mm TRS/TRRS耳机进行实时监听 12. USB-C接口 可通过充电/音频输出连接线连接充电宝/DC电源进行充电，或连接设备输出 数字音频 13. XLR接口 可通过XLR-XLR或XLR-3.5mm TRS音频线输出模拟音频至声卡/录音机/调音 台等设备 14. 接收器收纳位 接收器(RX)： USB-C接口 USB-C接口：插入USB设备输出数字音频 可将接收器收纳至麦克风支架凹槽...
  • Page 29 安装与使用 安装悬臂支架套装： 1.将悬臂支架底座夹在桌面上，顺时针旋转底部螺丝固定 2.将悬臂支架插入底座插口，通过底座侧面的螺丝来固定及调整支架的角度...
  • Page 30 3.将麦克风螺纹孔与悬臂支架螺丝相连，顺时针旋转固定 4.通过悬臂支架上的锁紧旋钮来调整和固定麦克风的位置...
  • Page 31 安装圆盘支架套装： 1.将麦克风螺纹孔与圆盘支架的螺丝相连，顺时针旋转固定 2.通过麦克风上的锁紧旋钮来调整麦克风的角度...
  • Page 32 使 用： 有线模式 1.数字输出 通过音频输出连接线连接麦克风和手机/电脑，可根据个人需求选择是否监听 1.搭配Lightning接口设备时，请自行购买支持OTG功能的USB-Lightning转接 线/转接头 2.麦克风连接设备后会自动开机；断开设备10分钟未使用会自动关机...
  • Page 33 2.模拟输出 通过XLR-XLR或XLR-3.5mm TRS音频线连接至声卡/录音机/调音台等设备使用 1.当连接XLR接口进行模拟音频信号输出时,除了动圈音频信号正常发出,其他 功能均无法正常启用(如:工作状态指示灯、EQ、增益调节、RGB灯效、实时 监听等) 2.搭配XLR接口设备时，请自行购买XLR-XLR或XLR-3.5mm TRS音频连接线 3.麦克风连接设备后会自动开机；断开设备10分钟未使用会自动关机...
  • Page 34 无线模式 配对(出厂时麦克风与接收器默认配对，如遇特殊情况需重新配对可参考以下 配对方法) 1.将麦克风(TX)开机后，同时长按EQ效果按键和RGB灯效按键进入配对状态 2.将接收器(RX)插入输出设备进入无线状态，配对成功后麦克风(TX)状态指示 灯蓝灯长亮 1.未配对时状态指示灯蓝灯慢闪，配对中EQ效果指示灯蓝灯快闪，配对 后状态指示灯蓝灯长亮 2.当部分手机(如HUAWEI、OPPO等)出现配对失败情况时，请检查手机 是否已开启手机OTG功能(多数手机默认开启此功能) 使用 请参照以下方法将接收器连接至输出设备： 搭配Lightning接口设备时，请自行购买支持OTG功能的USB C-Lightning 转接线/转接头...
  • Page 35 规格参数 +10dBm 发射功率 -97dBm 接收灵敏度 天线类型 陶瓷天线 <20ms 无线延迟 类型 动圈 心型指向 指向性 -56dB re 1V/Pa(1.6mV @ 94dB SPL) ±2dB @ 1kHz 咪头灵敏度 55Hz ~ 16kHz 频率范围 128dB (@ 1% THD) 最大声压级 72dB SPL(A-weighted,as per IEC651) 信噪比 22dB SPL(A-weighted,as per IEC651) 等效噪声...
