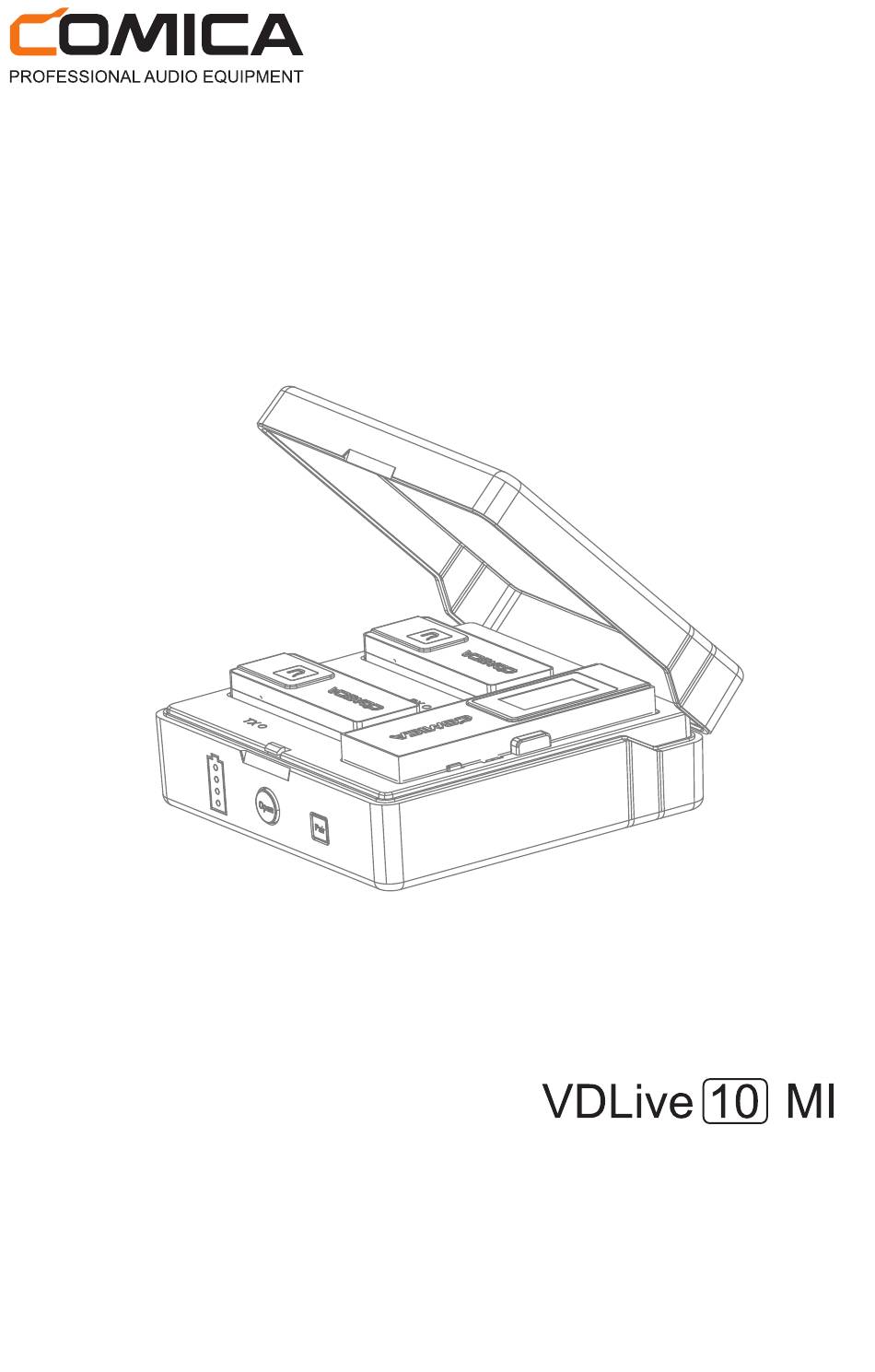

- Page 1 Versatile 2.4G Wireless USB Microphone User Manual...
-
Page 3: Main Features
Foreword Thanks for purchasing Comica VDLive10 MI Main Features Dual-channel 2.4G Wireless USB Microphone, Global Free ● Frequency Switchable Simplex / Duplex Transmission, Support Two-way ● Monitoring and Interaction Wide Compatibility for Phone, Computer, Camera, etc. ● Intelligent Noise Reduction, Working Distance Up to 50m (Open ●... -
Page 4: Packing List
Packing List ①x2 ② ③ ④x2 ⑤ Multi-functional 2.4G Wireless USB Microphone User Manual ⑥ ⑦ ⑧ ⑨ ⑩ ① Transmitter(TX) ② Receiver (RX) ③ Cold Shoe Mount ④ Wind Mu ⑤ Charging Cable ⑥ 3.5mm TRRS-TRRS Audio Cable ⑦ Charging Case ⑧... - Page 5 Components and Instruction Transmitter(TX): ③ ① ④ ⑥ ② ⑤ ⑦ ⑧ Built-in Antenna ① Working Status Indicator Light (Orange light on: paired; ② Orange light flashing: unpaired; Red light on: MIC mute) 3.5mm TRS External Mic Port（Simplex Mode） ③ Monitoring Port（Duplex Mode）...
- Page 6 Simplex mode： The transmitter audio is transmitted to the receiver unidirectionally, audio can only be monitored in receiver Simplex mode monitoring: audio of transmitter Duplex mode： Device Audio Two way transmission of audio between transmitter and receiver, audio can be monitored in transmitter and receiver Duplex mode monitoring: audio of transmitter + audio of the platform on the device connected by the receiver...
- Page 7 Receiver (RX) ① ② ⑤ ③ ⑥ ④ ⑦ 3.5mm Audio Output Port ( 3.5mm analog output mode) ① Monitoring Port ( USB digital output mode) Built-in Antenna ② Lightning Plug ③ Charging Metal Contact ④ Reset Hole ⑤ ON/OFF Switch Button (ON: Power on; OFF: Power o ) ⑥...
- Page 8 Charging Case ① ③ ② ④ ⑤ ⑦ ⑧ ⑥ Power Indicator Light (There are four power indicator lights, ① one of which represents 25% of the power) Switch Button (Press it to open the charging case) ② Pairing Button (Long press to pair) ③...
-
Page 9: Pairing Method
Pairing Method ① ② ① Put the transmitter and receiver into the charging case ② Long press the pairing button to pair... - Page 10 Screen Display Instruction of Receiver (RX) TX A Pair... Transmitter A is pairing Pair... TX B Pair... Transmitter B is pairing TX A Transmitter A power Group A paired Group A unpaired Receiver power TX B Transmitter B power Group B paired Group B unpaired...
- Page 11 Lightning digital output mode 3.5mm analog output mode Stereo Mono Receiver power Transmitter Transmitter power signal strength Vol 3 Transmitter volume Transmitter audio Group A paired dynamic bar Group A unpaired Vol 3 Group B paired Group B unpaired Group A is left channel and group B is right channel...
-
Page 12: Installation
Installation Transmitter(TX) ① ② 1.In Simplex Mode ① Switch the S↑/OFF/D↑↓ switch button to S↑ （Simplex mode) ② You can choose to use internal mic or external mic to satisfy your recording demands When using an external mic, the internal mic is automatically turned o 2.In Duplex Mode ①... - Page 13 Receiver (RX) 1. Lightning Digital Output Mode ① ② .Insert the receiver to the Lightning device .You can choose to whether insert the headphone to monitor or not based on your needs...
- Page 14 2. 3.5mm Analog Output Mode ① 3.5mm TRS camera ① ② . Mount the receiver to the camera through the cold shoe mount . Connect the receiver and camera via 3.5mm TRRS-TRRS audio cable or 3.5mm TRS-TRS audio cable (Please purchase 3.5mm TRS-TRS audio cable by yourself) Some cameras are not compatible with 3.5mm TRRS-TRRS audio cable, it's necessary to purchase...
- Page 15 ② USB devices . Work with USB devices via corresponding adapter (Please purchase adapter by yourself)
-
Page 16: Specification
Specification Wireless Type 2.4GHz Antenna Built-in Antenna Polar Pattern Omnidirectional Frequency Response 80Hz ~ 20kHz 70dB Equivalent Noise 24dBA Internal Mic: 110dB Dynamic Range Internal Mic: 86dB Sound Delay <20ms Sensitivity Internal Mic: -30±2dB TX: 3.5mm Interface RX: Lightning & 3.5mm Charging Case: USB-C TX: 95mAh 3.8V Battery... - Page 17 2.4G无线多功能USB麦克风 产品使用说明书...
- Page 19 前言 感谢您购买科唛VDLive10 MI 产品主要功能 双通道2.4G无线USB麦克风，全球通用频段 ● 可选单/双向传输，支持双向监听与交互 ● 一机通用，广泛兼容手机、电脑、相机等设备 ● 智能降噪，50m无线传输距离（空旷距离） ● 3.5mm模拟及USB数字双输出模式 ● 支持所有设备的立体声输出 ● 可收纳多功能充电盒 ● IPS显示屏，可视化操作及使用 ● 单声道/立体声切换、音量可调、静音等多功能 ● 内置和外置MIC两种输入方式 ● 低音频延迟<20ms，稳定传输 ● 注意事项 部分相机不兼容3.5mm TRRS-TRRS音频连接线，需自行购买 3.5mm TRS-TRS音频连接线使用 当接收器端自身电量不足时，发射器端的音频在超出负载（音 量过大或过爆）的情况下，接收器屏幕会出现频闪现象 使用过程中尽量不要遮挡内置天线位置，否则会影响信号传输 充电时请把发射器和接收器调至关机状态...
- Page 20 包装清单 ①x2 ② ③ ④x2 ⑤ Multi-functional 2.4G Wireless USB Microphone User Manual ⑥ ⑦ ⑧ ⑨ ⑩ ① 发射器(TX) ② 接收器(RX) ③ 冷靴座 ④ 防风毛 ⑤ 充电线 ⑥ 3.5mm TRRS-TRRS音频连接线 ⑦ 充电盒 ⑧ 便携袋 ⑨ 说明书 ⑩ 保修卡...
- Page 21 部件介绍及说明 发射器(TX): ③ ① ④ ⑥ ② ⑤ ⑦ ⑧ ① 内置天线 ② 工作状态指示灯（橙灯常亮：已配对；橙灯闪烁：未配对； 红灯常亮：MIC静音） ③ 3.5mm TRS外置麦克风插孔（单向模式） 耳机监听孔（双向模式） ④ S↑/ OFF/ D↑↓切换按钮 （S↑：单向模式; OFF:关闭发射器; D↑↓：双向模式；） ⑤ 音量/静音调节按钮（短按调节4级音量；长按静音） ⑥ 充电金属触点 ⑦ 复位孔 ⑧ 内置咪头...
- Page 22 单向模式： 发射器音频数据单向传输至接收器，只可接收器单向监听 单向模式监听：发射端MIC声音 双向模式： 设备音频 发射器与接收器音频数据双向传输，发射器与接收器可相互监听 双向模式监听：发射端MIC声音 + 接收端所连接设备上运行 平台的声音...
- Page 23 接收器(RX): ① ② ⑤ ③ ⑥ ④ ⑦ ① 3.5mm音频输出孔（3.5mm模拟输出模式） 耳机监听孔（USB数字输出模式） ② 内置天线 ③ Lightning插头 ④ 充电金属触点 ⑤ 复位孔 ⑥ ON / OFF开关按钮 （ON:打开接收器；OFF:关闭接收器） ⑦ M/S切换按钮（M为单声道，S为立体声，短按即可切换）...
- Page 24 充电盒: ① ③ ② ④ ⑤ ⑦ ⑧ ⑥ ① 电量指示灯（总共有四格电量，每格代表25%电量） ② 打开按钮（按下打开充电盒） ③ 配对按钮（长按配对） ④ 发射器充电状态指示灯（红灯: 充电中: 蓝灯: 已充满电) ⑤ 接收器充电状态指示灯（红灯: 充电中: 蓝灯: 已充满电） ⑥ 充电金属触点 ⑦ USB-C充电插口 ⑧ 复位孔 充电时请把发射器与接收器调至关机状态...
- Page 25 配对方法 ① ② ① 把发射器与接收器放进充电盒 ② 长按配对按钮进行发射器与接收器的配对...
- Page 26 接收器(RX)屏幕显示 TX A Pair... A发射器配对中 Pair... TX B Pair... B发射器配对中 TX A A发射器电量 A通道配对成功 A通道配对失败 接收器电量 TX B B发射器电量 B通道配对成功 B通道配对失败...
- Page 27 Lightning数字输出模式 立体声 3.5mm模拟输出模式 单声道 接收器电量 发射器信号强度 发射器电量 Vol 3 发射器音量大小 A通道配对成功 发射器音频动态条 A通道配对失败 Vol 3 B通道配对成功 B通道配对失败 A通道为左声道，B通道为右声道...
- Page 28 安装方法 发射器（TX） ① ② 1.单向模式 ① 将S↑/OFF/D↑↓切换按钮切换到S↑（单向模式) ② 您可以选择使用内置麦克风或外置麦克风，以满足您的录制需求 当使用外置麦克风时，内置麦克风会自动关闭 2.双向模式 ① 将S↑/OFF/D↑↓切换按钮切换到D↑↓（双向模式) ② 把发射器安装到衣领上，使内置麦克风指向音源方向 ③ 将耳机插入发射器耳机监听孔进行监听...
- Page 29 接收器（RX） 1. Lightning数字输出模式下使用 ① ② .把接收器插入Lightning设备 .可根据您的需求选择是否插入耳机进行监听...
- Page 30 2. 3.5mm模拟输出模式下使用 ① 3.5mm TRS相机 ① ② .通过冷靴座把接收器安装到相机上 .使用3.5mm TRRS-TRRS音频连接线或3.5mm TRS-TRS音频连接线 连接接收器与相机（3.5mm TRS-TRS音频连接线请自行购买） 部分相机不兼容3.5mm TRRS-TRRS音频连接线，需自行购买 3.5mm TRS-TRS音频连接线使用...
- Page 31 ② USB设备 .需搭配相关转接器使用（转接器请自行购买）...
- Page 32 规格参数 无线类型 2.4GHz 天线 内置天线 麦克风指向性 全指向 80Hz ~ 20kHz 麦克风频率响应 系统信噪比 70dB 系统等效噪声 24dBA 最大声压级 内置麦：110dB 动态范围 内置麦：86dB 声音延迟 <20ms 灵敏度 内置麦：-30±2dB TX：3.5mm接口 接口类型 RX：Lightning接口 & 3.5mm接口 充电盒：USB-C接口 TX：95mAh 3.8V 电池类型 RX：90mAh 3.7V 充电盒：1000mAh 3.7V TX：2小时 RX：2小时 充电时间 充电盒：4小时 TX：5小时...
- Page 36 Email: support@comica-audio.com...
