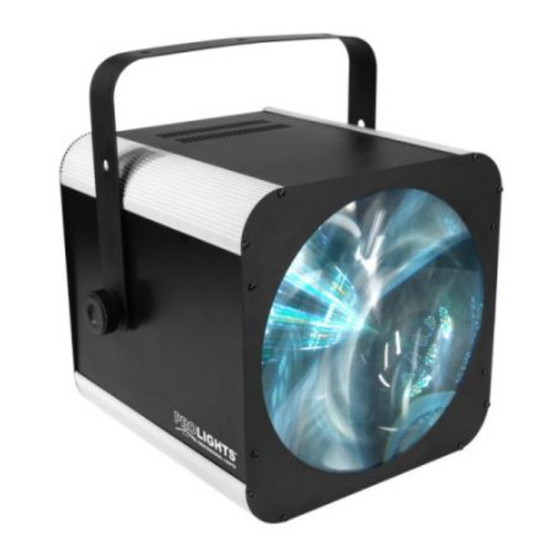

ProLights FULLMOON User Manual

Moonflower lighting effect
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
FULLMOON
MOONFLOWER LIGHTING EFFECT
MANUALE UTENTE
USER MANUAL
IT - EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FULLMOON and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights FULLMOON

Summary of Contents for ProLights FULLMOON

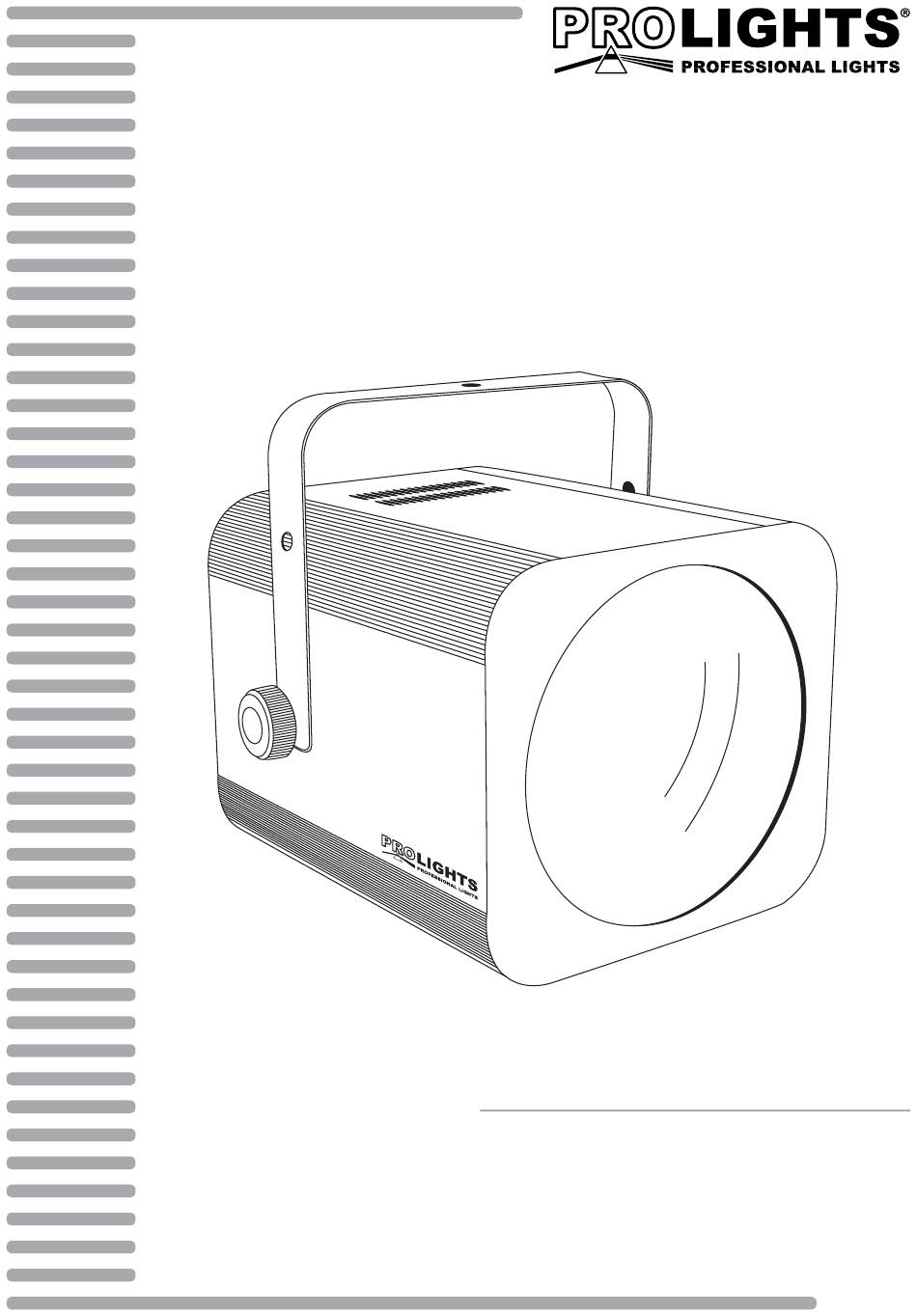

  • Page 1 FULLMOON MOONFLOWER LIGHTING EFFECT MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 10 Collegamenti della linea DMX 3. 11 Costruzione del terminatore DMX 3. 12 Tabella canali DMX 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico Certificato di garanzia • FULLMOON Contenuto dell'imballo: • Cavo di alimentazione • Manuale utente...

  • Page 4: Sicurezza

    FULLMOON ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    FULLMOON INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    FULLMOON - 1 - INTRODUZIONE 1.1 DESCRIZIONE E SPECIFICHE TECNICHE Effetto luce Moonflower basato su tecnologia LED RGBWA. • Sorgente Luminosa: 469 LEDs RGBWA (280 rossi, 63 verdi, 128 blu, 84 bianchi, 28 ambra) • Miscelazione colore: RGBA per una gamma cromatica senza limiti • Tipologia di effetto: moonflower, raggi dinamici, sincronizzati, definiti e rotanti.

  • Page 7: Elementi Di Comando E Di Collegamento

    FULLMOON 1.2 ELEMENTI DI COMANDO E COLLEGAMENTI Mode Setup Up Down DMX IN DMX OUT POWER INPUT Pannello Posteriore Fig.1 1. STAFFA DI MONTAGGIO 2. MANOPOLA DI FISSAGGIO per la staffa di montaggio 3. PANNELLO DI CONTROLLO con display e 4...

  • Page 8: Montaggio

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il FULLMOON può essere collocata su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla dop- pia staffa (fig.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    Per spegnere il FULLMOON, staccare la spina dalla presa di rete. Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE Il FULLMOON dispone di un display LED e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.3). Mode Setup Up Down...

  • Page 10: Struttura Menu

    FULLMOON 3.3 STRUTTURA MENU È possibile selezionare e impostare le diverse modalità di funzionamento eseguendo sempre la medesima procedura: • Premere il tasto MODE per selezionare le diverse modalità operative [AUTO - DMX - SLAV - SOUN - Pr]. • Premere il tasto SETUP per accedere alle impostazioni delle diverse modalità.

  • Page 11: Modalità Automatica

    • Sull’unità master selezionare il programma desidera come indicato al paragrafo 3.4 • Servirsi dei connettori DMX del FULLMOON e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 12.

  • Page 12: Collegamenti Della Linea Dmx

    FULLMOON 3.10 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 13: Tabella Canali Dmx

    FULLMOON 3.12 TABELLA CANALI DMX DMX value FUNCTION SPEED FLASH NO USE NO USE 001 - 014 EFFECT1 015 - 029 EFFECT2 030 - 044 EFFECT3 045 - 059 EFFECT4 060 - 074 EFFECT5 075 - 089 EFFECT6 090 - 104...

  • Page 14: Manutenzione

    FULLMOON - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
  • Page 16 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 17 3. 9 DMX addressing 3. 10 Connection of the DMX line 3. 11 Construction of the DMX termination 3. 12 DMX control 4 Maintenance 4. 1 Maintenance and cleaning the unit Warranty • FULLMOON Packing content • Power cable • User manual...

  • Page 18: General Instructions

    FULLMOON WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 19: General Information

    FULLMOON GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 20: Introduction

    FULLMOON - 1 - INTRODUCTION 1.1 DESCRIPTION AND TECHNICAL SPECIFICATIONS Moonflower lighting effect, based on RGBWA LED technology • Light source: 469 RGBWA LEDs (280 red, 63 green, 128 blue, 84 white, 28 amber) • Colour mixing: RGBWA for a limitless chromatic range • Effect type: moonflower, multicolour rotating razor-sharp beams with synchronized shapes and anima-...

  • Page 21: Operating Elements And Connections

    FULLMOON 1.2 OPERATING ELEMENTS AND CONNECTIONS Mode Setup Up Down DMX IN DMX OUT POWER INPUT Rear panel Fig.1 1. MOUNTING BRACKET 2. LOCKING KNOB for the mounting bracket 3. CONTROL PANEL with display and 4 button used to access the control panel functions and manage them.

  • Page 22: Installation

    2.1 MOUNTING FULLMOON may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 23: Functions And Settings

    FULLMOON - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240V~/50-60Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession.

  • Page 24: Menu Structure

    FULLMOON 3.3 MENU STRUCTURE It can select and set various modes of operation by performing the same procedure as always: • Press the MODE button to select different operating modes [AUTO - DMX - SLAV - SOUN - Pr]. • Press the SETUP button to access the settings of different mode.

  • Page 25: Auto Show Mode

    3.9 DMX ADDRESSING To able to operate the FULLMOON with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX chan- nel, adjust the start address 33 on the FULLMOON.

  • Page 26: Connection Of The Dmx Line

    FULLMOON 3.10 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 27: Dmx Control

    FULLMOON 3.12 DMX CONTROL DMX value FUNCTION SPEED FLASH NO USE NO USE 001 - 014 EFFECT1 015 - 029 EFFECT2 030 - 044 EFFECT3 045 - 059 EFFECT4 060 - 074 EFFECT5 075 - 089 EFFECT6 090 - 104...

  • Page 28: Maintenance

    FULLMOON - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 29 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 32 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
