  • Page 1 FLATPAR6H SUpERSLiM LEDpAR MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    FLATpAR6H INDICE Sicurezza Avvertenze generali Attenzioni e precauzioni per l’installazione Informazioni generali 1 Introduzione 1. 1 Descrizione 1. 2 Specifiche tecniche 1. 3 Elementi di comando e di collegamento 2 Installazione 2. 1 Montaggio 3 Funzioni e impostazioni 3. 1 Funzionamento 3.

  • Page 4: Sicurezza

    FLATpAR6H ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    FLATpAR6H INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce. Garanzie e resi Il prodotto è...

  • Page 6: Introduzione

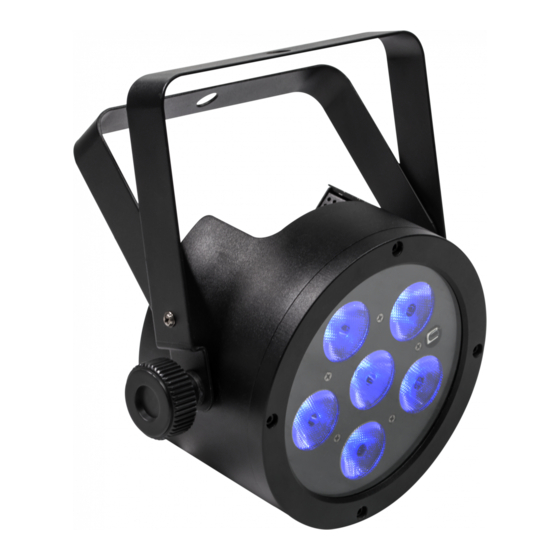

    FLATpAR6H - 1 - INTRODUZIONE 1.1 DESCRIZIONE FLATPAR6H è un ParLED dal corpo supersottile, concepito per iniziare una nuova generazione nella sua categoria grazie all’innovativa sorgente luminosa a 6 colori, RGBWAP Full Color. FLATPAR6H è stato di- segnato con le connessioni laterali ed il lato posteriore completamente piatto, per facilitare applicazio- ni come wall-washer in appoggio a terra.La forma rotonda e la struttura in alluminio pressofuso e vetro temperato rendono FLATPAR6H esteticamente piacevole ed adatto per applicazoni a vista in ogni tipo di evento come conferenze, matrimoni, moda e fiere.

  • Page 7: Elementi Di Comando E Di Collegamento

    FLATpAR6H 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI Pannello Posteriore Fig.1 1. STAFFA DI MONTAGGIO. 7. POWER IN spina da pannello VDE per 2. MANOPOLA DI FISSAGGIO per la staffa di il collegamento ad una presa di rete montaggio. (110-240V~/50-60Hz) tramite il cavo di rete 3.

  • Page 8: Installazione

    FLATpAR6H - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il FLATPAR6H può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla dop- pia staffa (fig.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    FLATpAR6H - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Per accendere il FLATPAR6H, collegare l’estensione POWER IN al cavo di alimentazione e inserire la spina in una presa di rete (100-240V~/50-60Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma.

  • Page 10: Struttura Menu

    FLATpAR6H 3.3 STRUTTURA MENU MENU (LEVEL 1) (LEVEL 2) REMARK 6 CH d (1-512) 8 CH d (1-512) 12 CH d (1-512) C1:R, C2:G, C3:B, C4:A, C5:W, C6:P, C7:RG, C8:RB, C9:RA, C10:RW, C11:RP, C12:GB, C13:GA, C14:GW, C15:GP, C16:BA, C17:BW, C18:BP, C19:AW, C20:AP, C21:WP, C22:RGB, C23:RGA, C24:RGW, C25:RGP, C26:RBA, C27:RBW, C28:RBP, C29:RAW, C30:RAP, C31:RWP, C32:GBA, C33:GBW, C34:GBP, C35:BAW,...

  • Page 11: Autoshow

    FLATpAR6H 3.4 AUTOSHOW Per entrare nella modalità automatica e permettere all’unità di svolgere il suo programma Show autono- mamente: • Premere il tasto MENU fino a quando sul display non appare [P--]. • Usare i tasti UP/DOWN per selezionare il programma [P1 - P4]. • L’unità...

  • Page 12: Collegamento

    FLATpAR6H 3.9 COLLEGAMENTO 1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria servendosi di un cavo XLR a 3 poli. 2. Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità secondaria ecc.

  • Page 13: Collegamenti Della Linea Dmx

    FLATpAR6H 3.12 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - OUTPUT DMX - INPUT Presa XLR Spina XLR...

  • Page 14: Canali Dmx

    FLATpAR6H 3.14 CANALI DMX MODE MODE FUNCTION FUNCTION Value Value 6 Ch 12 Ch DIMMER 0~100% 000 - 255 0~100% 000 - 255 GREEN 0~100% 000 - 255 0~100% 000 - 255 BLUE GREEN 0~100% 000 - 255 0~100% 000 - 255 AMBER BLUE 0~100%...

  • Page 15: Funzione Dimmer

    FLATpAR6H 3.15 FUNZIONE DIMMER • Per entrare nella modalità dimmer e scegliere e simulare diverse curve dimming, premere il tasto MENU ripetutamente fino a quando sul display non compare [dIM], quindi premere il tasto ENTER. • Premere il tasto UP/DOWN per selezionare [OFF - dIM1 - dIM2 - dIM3]. • Premere il tasto ENTER per confermare la scelta.
  • Page 16 FLATpAR6H Modalità Sound Active La modalità Sound Active abilita l’unità per il funzionamento a tempo di musica. Per attivare la modalità Sound Active: 1. Premere SOUND sul telecomando. Per regolare la sensibilità sonora in modalità Sound Active: 2. Premere SENSITIVITY sul telecomando. 3.

  • Page 17: Manutenzione

    FLATpAR6H - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata. • Tutte le viti utilizzate per l’installazione dell’unità...
  • Page 18 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 19 FLATpAR6H TABLE OF CONTENTS Safety General instructions Warnings and installation precautions General information 1 Introduction 1. 1 Description 1. 2 Technical specifications 1. 3 Operating elements and connections 2 Installation 2. 1 Mounting 3 Functions and settings 3. 1 Operation 3.

  • Page 20: General Instructions

    FLATpAR6H WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 21: General Information

    FLATpAR6H GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 22: Introduction

    FLATpAR6H - 1 - INTRODUCTION 1.1 DESCRIPTION FLATPAR6H is a superslim LEDPar, conceived to begin a new generation in its range thanks to the innova- tive light-source based on 6 colors, RGBWAP/Full Color. FLATPAR6H has been designed with signal and power connections on the sides and a flat bottom, resulting very useful for floor applications as compact and powerful wall-washer.

  • Page 23: Operating Elements And Connections

    FLATpAR6H 1.3 OPERATING ELEMENTS AND CONNECTIONS Rear panel Fig.1 1. MOUNTING BRACKET. 7. POWER IN mains plug for connection to a 2. LOCKING KNOB for the mounting bracket. socket (100-240V 50/60Hz) via the supplied 3. MICROPHONE to control the show by the mains cable.

  • Page 24: Installation

    FLATpAR6H - 2 - INSTALLATION 2.1 MOUNTING FLATPAR6H may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 25: Functions And Settings

    FLATpAR6H - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240V~/50-60Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. To switch off, disconnect the mains plug from the socket.

  • Page 26: Menu Structure

    FLATpAR6H 3.3 MENU STRUCTURE MENU (LEVEL 1) (LEVEL 2) REMARK 6 CH d (1-512) 8 CH d (1-512) 12 CH d (1-512) C1:R, C2:G, C3:B, C4:A, C5:W, C6:P, C7:RG, C8:RB, C9:RA, C10:RW, C11:RP, C12:GB, C13:GA, C14:GW, C15:GP, C16:BA, C17:BW, C18:BP, C19:AW, C20:AP, C21:WP, C22:RGB, C23:RGA, C24:RGW, C25:RGP, C26:RBA, C27:RBW, C28:RBP, C29:RAW, C30:RAP, C31:RWP, C32:GBA, C33:GBW, C34:GBP, C35:BAW,...

  • Page 27: Auto Show

    FLATpAR6H 3.4 AUTO SHOW This fixture has a built-in automatic program. To access this, please see the below instructions: • Press the button MENU so many times until shows [P--], then press the button ENTER. • Using UP/DOWN button, select one of the programs [P1 - P4]. • Press the button ENTER to confirm.

  • Page 28: Linking

    FLATpAR6H 3.9 LINKING 1. Connect the DMX OUT of the master unit via 3-pole XLR cable to the DMX IN of the first slave unit. 2. Connect the DMX OUT of the first slave unit to the DMX IN of the second slave unit, etc. until all units are connected in a chain.

  • Page 29: Connection Of The Dmx Line

    FLATpAR6H 3.12 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket Pin1 : GND - Shield Pin2 : - Negative Pin3 : + Positive...

  • Page 30: Dmx Control

    FLATpAR6H 3.14 DMX CONTROL MODE MODE FUNCTION FUNCTION Value Value 6 Ch 12 Ch DIMMER 0~100% 000 - 255 0~100% 000 - 255 GREEN 0~100% 000 - 255 0~100% 000 - 255 BLUE GREEN 0~100% 000 - 255 0~100% 000 - 255 AMBER BLUE 0~100%...

  • Page 31: Dimmer

    FLATpAR6H 3.15 DIMMER • Enter in Dimmer mode to select specific dimming curve, press the button MENU so many times until shows dIM, and press the button ENTER to confirm. • Press the button UP/DOWN to select OFF - dIM1 - dIM2 - dIM3. • Press ENTER button to store.
  • Page 32 FLATpAR6H To turn on Sound Active mode: 1. Press SOUND on the controller. To adjust sound sensitivity in Sound Active mode: 2. Press SENSITIVITY on the controller. 3. Press %. 4. Press + or – to either increase or decrease sound sensitivity. Manual Color Control To choose a specific color with the controller: 1.

  • Page 33: Maintenance

    FLATpAR6H - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down. • All screws used for installing the device and any of its parts should be tightly fastened and should not be corroded.
  • Page 35 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 40 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
