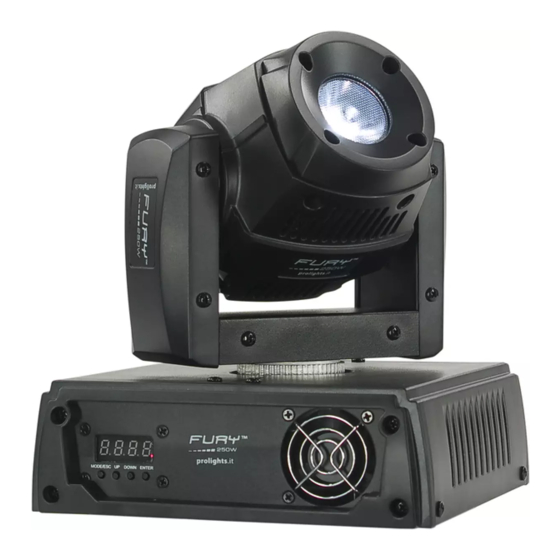

  • Page 1 FURY FY250W COMPACT LED MOVING WASHER Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 12 Tabella canali DMX 3. 13 Impostazioni del proiettori 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Risoluzione dei problemi Certificato di garanzia • FURY FY250W Contenuto dell'imballo: • Cavo di alimentazione • Manuale utente...

  • Page 4: Avvertenze Generali

    FURY FY250W ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    FURY FY250W INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Descrizione

    FURY FY250W - 1 - DESCRIZIONE 1.1 SPECIFICHE TECNICHE Sorgente luminosa e ottica • 1 x 50W LED RGBW/FullColor ad alta resa luminosa • Luminosità: 42000 Lux @1mt • Angolo di proiezione: 25° • Gruppo ottico ad alta resa luminosa • Lenti antiriflesso ad alta definizione con trattamento acromatico...
  • Page 7 FURY FY250W Diagramma di luminosità 40° 1.0m 3950lx 0.83m 3.0m 460lx 2.50m 5.0m 180lx 4.17m Lux Center Beam Angle: 40° Beam Width...

  • Page 8: Elementi Di Comando E Di Collegamento

    FURY FY250W 1.2 ELEMENTI DI COMANDO E DI COLLEGAMENTO Vista A Vista B Fig.1 1. TESTA MOBILE 6. POWER OUT; Output alimentazione per 2. BRACCIO GIREVOLE connessioni di più unità in serie 3. PANNELLO DI CONTROLLO: con display LCD e 7.

  • Page 9: Installazione

    Dopo l’uso staccare il cavo di alimentazione dalla presa per spegnere l’unità. 3.2 IMPOSTAZIONE BASE Il proiettore FURY FY250W dispone di un display LCD e di 4 pulsanti per l’accesso alle funzioni del pannello di controllo e la loro gestione (fig.2).

  • Page 10: Struttura Menu

    FURY FY250W 3.3 STRUTTURA MENU MAIN FUNCTION PROGRAMMING STEPS DESCRIPTION DMX Address d*** d001-512 DMX starting address selection NASL SLoU Automatic mode, slow program NAFA FASt Automatic mode, fast program Operation Modes NStS SrUn Sound Active mode SLAU SonU Slave operating mode...
  • Page 11 FURY FY250W Per accedere alla parte di menu riservata alle impostazioni del dispositivo procedere nel seguente modo: • Tenere premuto il tasto MODE/ESC fino a quando sul display non appare [Password:0000]. • Inserire la password [2323] e premere il tasto ENTER per confermare.

  • Page 12: Modalità Automatica

    • Premere il tasto MODE/ESC per tornare indietro o attendere alcuni secondi per uscire dal menu di imposta- zione. • Servirsi dei connettori DMX del FURY FY250W e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 14.

  • Page 13: Indirizzamento Dmx

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per coman- dare la funzione del primo canale DMX, si deve impostare sul FURY FY250W l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi.

  • Page 14: Collegamenti Della Linea Dmx

    FURY FY250W 3.10 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito:...

  • Page 15: Tabella Canali Dmx

    FURY FY250W 3.12 TABELLA CANALI DMX 6 CHANNEL CH Function in 6CH BASIC MODE Value 540° 000 - 255 TILT 270° 000 - 255 SHUTTER Shutter closed 000 - 007 Dimmer 0 -100% 008 - 134 Strobe effect with increasing speed...
  • Page 16 FURY FY250W 15 CHANNEL CH Function in 15 CH ADVANCE MODE Value CH Function in 15 CH ADVANCE MODE Value Macro 9 190 - 203 540° 000 - 255 Macro 10 204 - 217 Macro 11 218 - 231 TILT...

  • Page 17: Impostazioni Del Proiettori

    FURY FY250W 3.13 IMPOSTAZIONI DEL PROIETTORE Per il FURY FY250W è possibile modificare i parametri relativi al dispositivo: Impostazione funzioni proiettore • Premere il tasto MODE/ESC per selezionare la funzione desiderata, con il tasto UP/DOWN scegliere le diverse modalità, quindi premere il tasto ENTER.

  • Page 18: Manutenzione

    FURY FY250W - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 19: Risoluzione Dei Problemi

    FURY FY250W 4.2 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Tutti i colori impostati a 0...

  • Page 21: Fury Fy250W

    3. 11 Construction of the DMX termination 3. 12 DMX control 3. 13 Fixture settings 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Trouble shooting Warranty • FURY FY250W Packing content • Power cord • User manual...

  • Page 22: General Instructions

    FURY FY250W WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there-...

  • Page 23: General Information

    FURY FY250W GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 24: Description

    FURY FY250W - 1 - DESCRIPTION 1.1 TECHNICAL SPECIFICATIONS Light source and optics • 1 x 50W high-power RGBW/Full Color • Brightness: 42000 Lux @1mt • Projection angle: 25° • High efficiency optical system • High definition anti-reflection lenses with achromatic coating • LED average life span: >50’000 h...
  • Page 25 FURY FY250W Photometric data 40° 1.0m 3950lx 0.83m 3.0m 460lx 2.50m 5.0m 180lx 4.17m Lux Center Beam Angle: 40° Beam Width...

  • Page 26: Operating Elements And Connections

    FURY FY250W 1.2 OPERATING ELEMENTS AND CONNECTIONS View A View B Fig.1 1. MOVING HEAD 6. POWER OUT 2. ROTARY ARM 7. FUSE; only replace a blown fuse one of the 3. CONTROL PANEL: with display LCD and 4 same type buttons used to access the control panel 8.

  • Page 27: Installation

    - 2 - INSTALLATION 2.1 MOUNTING The FURY FY250W may be set up on a solid and even surface. By means of the fixing facilities of the base- plate, the unit can also be mounted upside down to a cross arm.

  • Page 28: Menu Structure

    FURY FY250W 3.3 MENU STRUCTURE MAIN FUNCTION PROGRAMMING STEPS DESCRIPTION DMX Address d*** d001-512 DMX starting address selection NASL SLoU Automatic mode, slow program NAFA FASt Automatic mode, fast program Operation Modes NStS SrUn Sound Active mode SLAU SonU Slave operating mode...
  • Page 29 FURY FY250W The FURY FY250W contains a password-protected mode which allows you to calibrate and troubleshoot any small issues you may have during normal operation. In order to access this mode, do the following: • Press and hold the button MODE/ESC for at least 10 seconds.

  • Page 30: Operation In Automatic Mode

    Press the ENTER button to confirm. • Press the button MODE/ESC to go back or wait a few seconds to exit the setup menu. The tables on page 12 indicate the operating mode and DMX value. The FURY FY250W is equipped with 3-pole XLR connections.

  • Page 31: Dmx Addressing

    • Press the MODE/ESC button to go back or wait some seconds for automatic exit from the menu. To able to operate the FURY FY250W with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the FURY FY250W.

  • Page 32: Connection Of The Dmx Line

    FURY FY250W 3.10 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug...

  • Page 33: Dmx Control

    FURY FY250W 3.12 DMX CONTROL 6 CHANNEL CH Function in 6CH BASIC MODE Value 540° 000 - 255 TILT 270° 000 - 255 SHUTTER Shutter closed 000 - 007 Dimmer 0 -100% 008 - 134 Strobe effect with increasing speed...
  • Page 34 FURY FY250W 15 CHANNEL CH Function in 15 CH ADVANCE MODE Value CH Function in 15 CH ADVANCE MODE Value Macro 9 190 - 203 540° 000 - 255 Macro 10 204 - 217 Macro 11 218 - 231 TILT...

  • Page 35: Fixture Settings

    • Press the MODE/ESC button to go back or wait some seconds for automatic exit from the menu. Setting service functions The FURY FY250W contains a password-protected mode which allows you to calibrate and trouble- shoot any small issues you may have during normal operation. In order to access this mode, do the following: • Press and hold the button MODE/ESC for at least 10 seconds.

  • Page 36: Maintenance

    FURY FY250W - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 37: Troubleshooting

    FURY FY250W 4.2 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • All color faders set to 0 Increase the value of the color channels •...
  • Page 39 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 44 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
