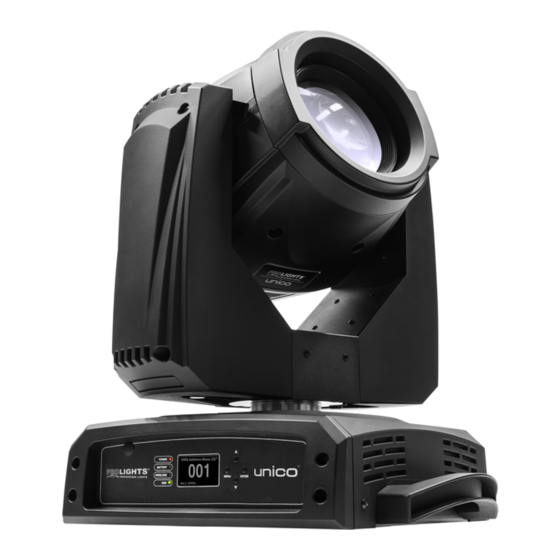

  • Page 1 UNICO MOVING HEAD MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi 4. 4 Messaggi di errore 4. 5 Ruota gobo Certificato di garanzia • UNICO Contenuto dell'imballo: • Cavo di segnale • Cavo di alimentazione • Cavo di sicurezza • Supporti omega (2pz.)

  • Page 4: Sicurezza

    UNICO ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    UNICO • Al fine di proteggere l’unità da surriscaldamento, le ventole di raffreddamento (e nel caso) le aperture di ventilazione, non devono essere ostruite. • L’unità deve essere posizionata in modo tale che gli oggetti colpiti dal fascio luminoso siano distanti almeno 12 m da essa.

  • Page 6: Introduzione

    3step, rendendolo comparabile alla velocità degli scanner. UNICO è estremamente piccolo e leggero (pesa solo 19 kg ed è alto 47cm) e può essere utilizzato dovun- que, su truss o per terra in concerti, studi televisivi, tatri, fiere, sale conferenza.
  • Page 7 UNICO Elettronica • Display grafico LCD per accesso semplificato al menu di controllo, configurazione e assegnazione in- dirizzo • 3 configurazioni DMX disponibili: 16/19/20 canali per ampia flessibilità di controllo • WDMX: Ricevitore ad antenna (2.4 GHz) by Wireless Solution Sweden (opzionale) • Segnale di ingresso ed uscita tramite connettori XLR 3p e 5p...

  • Page 8: Elementi Di Comando E Di Collegamento

    UNICO 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI POWER BATTERY WIRELESS MENU ENTER Pannello A 11 12 Pannello B Fig.2...
  • Page 9 UNICO 1. TESTA MOBILE - Tasto ENTER per entrare nel menu 2. BRACCIO GIREVOLE selezionato o confermare un impostazione 3. MANIGLIA PER TRASPORTO del menu. 4. INDICATORE LED 7. DMX IN (XLR a 3 poli): - Power On 1 = massa, 2 = DMX -, 3 = DMX + - Battery Status 8.

  • Page 10: Installazione

    UNICO - 2 - INSTALLAZIONE 2.1 LAMPADA Si raccomanda l’uso di lampade MSD Platinum 5R Philips da 189W. Assicurarsi che la lampada sia com- patibile con il voltaggio dell’impianto elettrico usato. Se lampada viene fatta operare con un voltaggio superiore al suo voltaggio nominale potrebbe essere danneggiata o la sua durata notevolmente ridotta.
  • Page 11 UNICO 2. Nel caso di sostituzione della lampada rimuovere la vecchia lampada dalla sua sede afferrandola alla base dopo aver scollegato i cavi. 3. Non toccare il bulbo della lampada a mani nude, se ciò accade, pulire la lampada con alcool denaturato ed asciugare con un panno che non lasci pelucchi.

  • Page 12: Montaggio

    Fig.5 L’ UNICO può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può essere mon- tata anche a testa in giù, su una traversa (fig.5). Per il fissaggio occorrono dei supporti robusti per il mon- taggio.

  • Page 13: Funzioni E Impostazioni

    Poco dopo l’unità è pronta. Dopo l’uso spegnere l’unità attraverso il medesimo l’interruttore. 3.2 IMPOSTAZIONE BASE Il proiettore UNICO dispone di un display LCD e di 4 pulsanti per l’accesso alle funzioni del pannello di controllo e la loro gestione (fig.7).

  • Page 14: Struttura Menu

    UNICO 3.3 STRUTTURA MENU DMX Address 001 - 512 DMX Channel Mode Mode1 (19) - Mode2 (16) - Mode3 (20) DMX FUNCTIONS View DMX Value WDMX Setting Active - Retransmit - Reset memory No / Yes Pan Inverse No / Yes...

  • Page 15: Modalità Dmx

    DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sull’ UNICO l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con indirizzo 33...

  • Page 16: Visualizzazione Del Valore Dmx

    UNICO DMX Address: 33 DMX Address: 49 DMX Address: 65 DMX Address: 81 ... . DMX512 Controller Fig.8 - Esempio di configurazione a 16 canali DMX 3.6 VISUALIZZAZIONE DEL VALORE DMX È...

  • Page 17: Collegamenti Della Linea Dmx

    UNICO 3.7 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 18: Canali Dmx

    UNICO 3.9 CANALI DMX MODE MODE FUNCTION FUNCTION Value Value 16 Ch 20 Ch 16 Ch 20 Ch COLOR WHEEL GOBO White 000 - 004 White 000 - 003 White + Color 1 005 - 008 Gobo 1 004 - 007...
  • Page 19 UNICO MODE MODE FUNCTION FUNCTION Value Value 16 Ch 20 Ch 16 Ch 20 Ch Lamp off: 026 - 100 PRISM MOVEMENT EFFECT 000 - 255 Lamp switch-off passing through the unused range and staying 5 FROST 000 - 255 seconds in Lamp Off levels.
  • Page 20 UNICO MODE MODE FUNCTION FUNCTION Value Value 19 Ch 19 Ch Macro 7 056 - 063 000 - 255 0° - 540° Macro 8 064 - 071 Macro 9 072 - 079 PAN FINE 000 - 255 Macro 10 080 - 087...
  • Page 21 UNICO MODE MODE FUNCTION FUNCTION Value Value 19 Ch 19 Ch Gobo 10 Shaking 096 - 099 Color 8 + Color 9 036 - 037 Gobo 11 Shaking 100 - 103 Color 9 038 - 039 Gobo 12 Shaking 104 - 107...
  • Page 22 UNICO MODE FUNCTION Value 19 Ch Anticlockwise Rotation Slow - Fast 194 - 255 R-PRISM FINE 000 - 255 PRISM MOVEMENT EFFECT 000 - 255 FOCUS 000 - 255 FROST 000 - 255 0 - 100% SHUTTER Blackout 000 - 007...

  • Page 23: Impostazione Controllo Wireless

    UNICO 3.10 IMPOSTAZIONE CONTROLLO WIRELESS (Solo per l’unità con ricevitore wireless incorporato) Per entrare nel modalità controllo wireless procedere nel seguente modo: • Premere il tasto MENU e selezionare attraverso i tasti direzionali la voce [DMX FUNCTIONS], quindi premere il tasto ENTER.

  • Page 24: Impostazioni Display

    UNICO lampada quando l’unità e in funzione; [On] per accensione lampada quando l’unità e in funzione. - [Off via DMX] - Abilitazione del canale di controllo remoto della lampada. Selezionare [No] per disatti- vare la funzione oppure [Yes] per attivare la funzione.

  • Page 25: Informazioni Sul Dispositivo

    UNICO • Eseguire la calibratura dell’effetto attraverso i tasti direzionali impostando un valore tra [0 - 255] e premere il tasto ENTER per confermare l’impostazione. 3.15 INFORMAZIONI SUL DISPOSITIVO • Dal menu iniziale, premere il tasto MENU e selezionare con i tasti direzionali [FIXTURE INFORMATION].

  • Page 26: Regolazioni Home Position

    UNICO 3.18 REGOLAZIONI HOME POSITION Per effettuare la preimpostazione dei valori correttivi (modalità offset): • Premere il tasto MENU e poi tenere premuto per circa 3 secondi il tasto ENTER. • Selezionare la funzione desiderata attraverso i tasti direzionali, quindi premere ENTER per confermare • la scelta.

  • Page 27: Manutenzione

    UNICO - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 28: Risoluzione Dei Problemi

    UNICO 4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Fusibile bruciato Sostituire il fusibile con uno dello stesso tipo • • Il proiettore non funziona...

  • Page 29: Ruota Gobo

    UNICO 4.5 RUOTA GOBO NOTA - Installare o cambiare la ruota gobo solo quando il dispositivo è spento. Fig.12...
  • Page 30 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 31 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting 4. 4 Error information 4. 6 Gobo wheel Warranty • UNICO Packing content • Signal cable • Power cable • Safety cable • Omega holder (2pc.)

  • Page 32: Safety

    UNICO WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 33: General Information

    UNICO • Keep any inflammable material at a safe distance from the fixture. • The housing, the lenses, or the ultraviolet filter must be replaced if they are visibly damaged • Don’t lift the fixture holding it by the moving part (head).

  • Page 34: Introduction

    Extreme speed and precision of movements is guaranteed by the peculiar design of its chassis and by usage of 3-step motors, allowing UNICO to be as fast as the moving mirror of scanners in its movements. UNICO is extremely compact and lightweight (only 19kg and 47cm high), can be used everywhere on staging or on the ground for touring, TV shows, theatre, exhibition, conference hall.
  • Page 35 UNICO Electronics • LCD display for simplified access to control menu, configuration and DMX addressing • 3 DMX configurations available: 16/19/20 channels for full flexibility and control • 2,4GHz WDMX receiver by Wireless Solutions (optional) • Input and output signal through 3p and 5p XLR connectors • “ENERGY SAVE”...

  • Page 36: Operating Elements And Connections

    UNICO 1.3 OPERATING ELEMENTS AND CONNECTIONS POWER BATTERY WIRELESS MENU ENTER View A 11 12 View B Fig.2...
  • Page 37 UNICO 1. MOVING HEAD - ENTER button: enter the currently selected 2. ROTARY ARM menu or confirm the current function value. 3. HANDLE 7. DMX IN (3-pole XLR): 4. LED INDICATOR 1 = ground, 2 = DMX -, 3 = DMX + - Power On 8.

  • Page 38: Installation

    UNICO - 2 - INSTALLATION 2.1 LAMP We recommend that you use MSD Platinum 5R Philips 189W. Make sure that the lamp you use is compat- ible with local voltage. If the lamp is operated with a voltage surpassing its nominal operating voltage, it can be damaged or its service life reduced considerably.
  • Page 39 UNICO 1. Disconnect the power plug the unit. Use 1/4 Turn to loosen the screws and open the cover; then take out the fan as shown in figure 3. 2. Take away the old lamp after disconnecting the cables 3. Do not touch the lamp’s envelope with bare hands. Should this happen, clean the bulb with a cloth soaked in alcohol and dry it with a clean, dry cloth.

  • Page 40: Mounting

    Fig.5 The UNICO may be set up on a solid and even surface. By means of the fixing facilities of the baseplate, the unit can also be mounted upside down to a cross arm. The base plate is shown in fig.5.

  • Page 41: Functions And Settings

    Switch on the unit with the power switch. Shortly after that the UNICO is ready for operation. After operation, switch off the unit with the power switch. 3.2 BASIC The UNICO has a LCD display and 4 button used to access the control panel functions and manage them (fig.7). POWER...

  • Page 42: Menu Structure

    UNICO 3.3 MENU STRUCTURE DMX Address 001 - 512 DMX Channel Mode Mode1 (19) - Mode2 (16) - Mode3 (20) DMX FUNCTIONS View DMX Value WDMX Setting Active - Retransmit - Reset memory No / Yes Pan Inverse No / Yes...

  • Page 43: Dmx Mode

    3 and 5 pole XLR contacts. To able to operate the UNICO with a light controller, adjust the DMX start address for the first a DMX chan- nel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the UNICO.

  • Page 44: View Dmx Value

    UNICO DMX Address: 33 DMX Address: 49 DMX Address: 65 DMX Address: 81 ... . DMX512 Controller Fig.8 - Example 16 DMX channels configuration 3.6 VIEW DMX VALUE It is possible to view the DMX value and the relative function on the LCD display in the following way: • Press the MENU button, select the [DMX FUNCTIONS] menu voice and press the ENTER button to confirm...

  • Page 45: Connection Of The Dmx Line

    UNICO 3.7 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 46: Dmx Control

    UNICO 3.9 DMX CONTROL MODE MODE FUNCTION FUNCTION Value Value 16 Ch 20 Ch 16 Ch 20 Ch COLOR WHEEL GOBO White 000 - 004 White 000 - 003 White + Color 1 005 - 008 Gobo 1 004 - 007...
  • Page 47 UNICO MODE MODE FUNCTION FUNCTION Value Value 16 Ch 20 Ch 16 Ch 20 Ch Lamp off: 026 - 100 PRISM MOVEMENT EFFECT 000 - 255 Lamp switch-off passing through the unused range and staying 5 FROST 000 - 255 seconds in Lamp Off levels.
  • Page 48 UNICO MODE MODE FUNCTION FUNCTION Value Value 19 Ch 19 Ch Macro 7 056 - 063 000 - 255 0° - 540° Macro 8 064 - 071 Macro 9 072 - 079 PAN FINE 000 - 255 Macro 10 080 - 087...
  • Page 49 UNICO MODE MODE FUNCTION FUNCTION Value Value 19 Ch 19 Ch Gobo 10 Shaking 096 - 099 Color 8 + Color 9 036 - 037 Gobo 11 Shaking 100 - 103 Color 9 038 - 039 Gobo 12 Shaking 104 - 107...
  • Page 50 UNICO MODE FUNCTION Value 19 Ch Anticlockwise Rotation Slow - Fast 194 - 255 R-PRISM FINE 000 - 255 PRISM MOVEMENT EFFECT 000 - 255 FOCUS 000 - 255 FROST 000 - 255 0 - 100% SHUTTER Blackout 000 - 007...

  • Page 51: Wireless Control Setting

    UNICO 3.10 WIRELESS CONTROL SETTING (For the unit with wireless receiver built-in only) • Press MENU to select [DMX FUNCTIONS] and press ENTER button to confirm. • Select [WDMX Setting], press ENTER button to confirm. • Set the desired parameter using the UP/DOWN button and press the ENTER button to confirm the set- ting.

  • Page 52: Display Setting

    UNICO present mode will blink on the display, use UP/DOWN button to select [On] (Lamp on while power on) or [Off] (Lamp off while power on), press ENTER button to store. - [Off Via DMX] - Turn off the unit via DMX controller. Select [Off Via DMX] press ENTER button to confirm,...

  • Page 53: Fixture Information

    UNICO • Press the MENU button and select through directional buttons the [FIXTURE TEST] menu voice, then select [Auto Test]. To confirm and start the automatic test press the ENTER button. Manual Test Allows you to adjust effects from the control panel to obtain perfect uniformity between the projectors.

  • Page 54: Home Position Adjust

    UNICO Factory Settings Allow to restore the unit to the factory settings. • Select through directional buttons the [Factory setting] menu voice. • Use UP/DOWN button to select [No] (keep the present setting) or [Yes] (the fixture will reset to factory settings and exit menu mode).

  • Page 55: Maintenance

    UNICO - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 56: Troubleshooting

    UNICO 4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Faulty fuse Replace a burnt-out fuse by one of the same • • type only Fixture does not light up Incorrect setting DMX Check setting DMX •...

  • Page 57: Gobo Wheel

    UNICO 4.5 GOBO WHEEL NOTE - Install/change the gobo‐wheel with the device switched off only. Fig.12...
  • Page 58 Note...
  • Page 59 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 64 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
