Summary of Contents for ProLights LUMIPAR12IRTRI

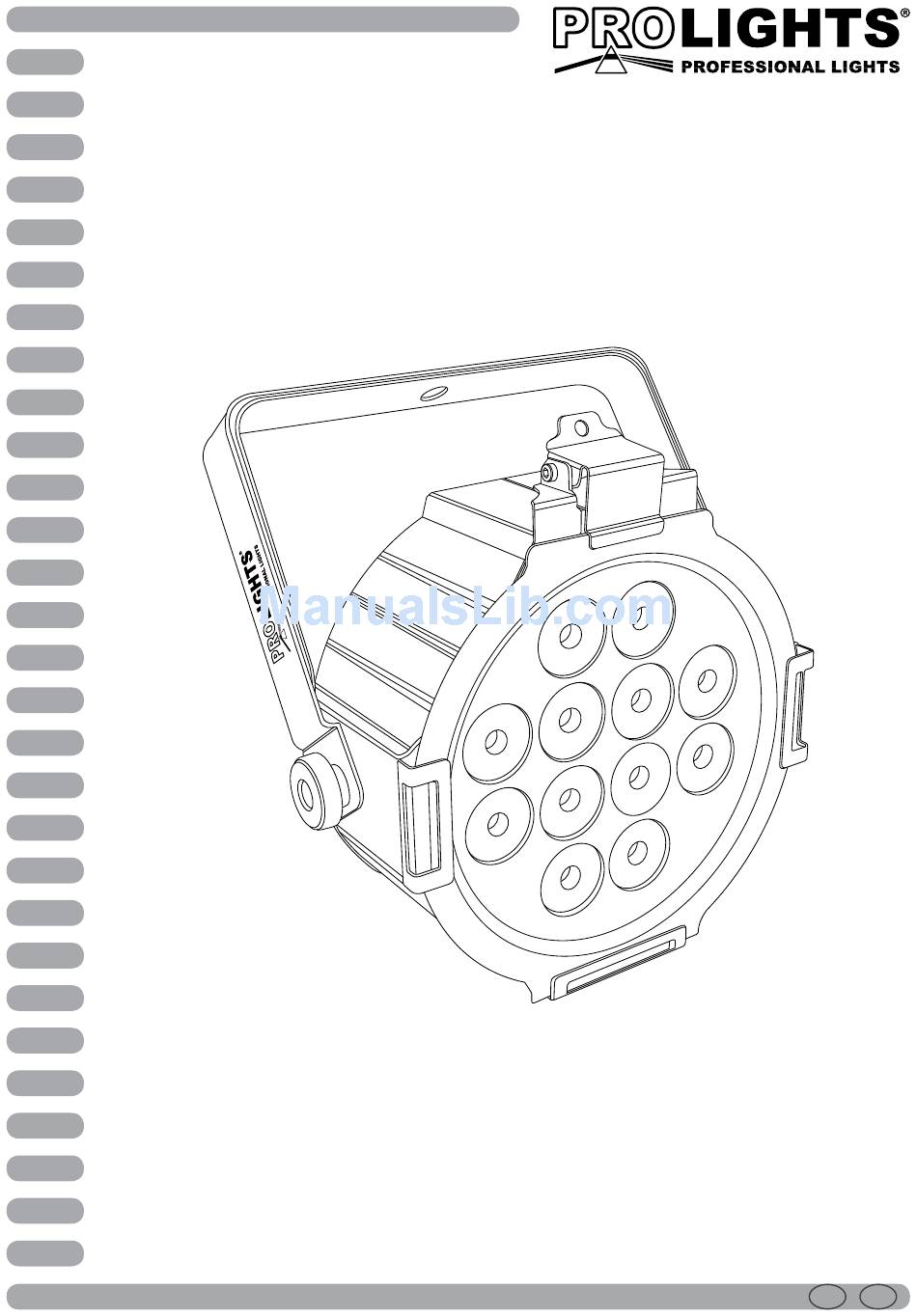

  • Page 1 LUMIPAR12IRTRI SUPERSLIM LED FIXTURES Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 15 Funzionamento tramite il controller IRC 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Risoluzione dei problemi Certificato di garanzia Contenuto dell'imballo: • LUMIPAR12IRTRI • Staffa di fissaggio (2pz.) • Cavo di alimentazione • Manuale utente...

  • Page 4: Avvertenze Generali

    LUMIPAR12IRTRI ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    LUMIPAR12IRTRI INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    Il design ultra-sottile ed il funzionamento privo di ventole, lo rendono un illuminatore indicato per appli- cazioni come illuminatore truss o washer in club e piccoli live. LUMIPAR12IRTRI è compatibile con il controller remoto ad infrarossi, per un utilizzo intuitivo ed interattivo senza la necessità di unità DMX esterne.

  • Page 7: Elementi Di Comando E Di Collegamento

    LUMIPAR12IRTRI 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO Fig.1 1. STAFFA DI MONTAGGIO 7. MICROFONO per il comando tramite musica 2. PANNELLO DI CONTROLLO con display e 4 8. REGOLATORE SENSIBILITÀ AUDIO nella pulsanti per accesso e gestione delle diverse modalità...

  • Page 8: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO LUMIPAR12IRTRI può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla doppia staffa (fig.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio oc- corrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Per accendere il LUMIPAR12IRTRI, inserire la spina del cavo di alimentazione in una presa di rete (110- 240VAC~ 50Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere auto- nomamente il suo programma.

  • Page 10: Struttura Menu

    LUMIPAR12IRTRI 3.3 STRUTTURA MENU MAIN FUNCTION SELECTION SUB-SELECTION DESCRIPTION C-01 C-02 Green C-03 Blue Static Color C-04 Cyan C-05 Magenta C-06 Yellow C-07 White P--1 7 - color program (switching) P--2 7 - color program (fading) P--3 3 - color program (switching)

  • Page 11: Modalità Musicale

    Per questa modalità è necessario impostare correttamente le unità: IMPOSTAZIONE UNITÀ MASTER • Servirsi dei connettori DMX del LUMIPAR12IRTRI e di un cavo XLR per formare una catena di unità. • Impostare una delle modalità standalone per l’unità master. IMPOSTAZIONE UNITÀ SLAVE • Premere il tasto MENU fino a quando sul display non appare [3CH] or [7CH], quindi premere ENTER per...

  • Page 12: Collegamento

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sul LUMIPAR12IRTRI l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue...

  • Page 13: Collegamenti Della Linea Dmx

    LUMIPAR12IRTRI 3.12 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 14: Tabella Canali Dmx

    LUMIPAR12IRTRI 3.14 TABELLA CANALI DMX CH Function in CH7 mode Value CH Function in CH3 mode Value 0% - 100% 000 - 255 0% - 100% 000 - 255 GREEN GREEN 0% - 100% 000 - 255 0% - 100%...

  • Page 15: Funzionamento Tramite Il Controller Irc

    LUMIPAR12IRTRI 3.15 FUNZIONAMENTO TRAMITE IL CONTROLLER IRC Per comandare il LUMIPAR12IRTRI con il telecomando a raggi infrarossi: • Premere il tasto MENU fino a quando sul display non appare [SEr], quindi premere ENTER per confer- mare. • Utilizzare i tasti UP/DOWN per selezionare [On] o [Off] a seconda che si voglia attivare oppure disattivare il controllo con il telecomando a raggi infrarossi.

  • Page 16: Manutenzione

    LUMIPAR12IRTRI - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
  • Page 18 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be. Reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 19 3. 13 Construction of the DMX termination 3. 14 DMX control 3. 15 Operation through the IRC controller 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Trouble shooting Warranty Packing content • LUMIPAR12IRTRI • Mount bracket (2pc.) • Power cord • User manual...

  • Page 20: General Instructions

    LUMIPAR12IRTRI WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 21: General Information

    LUMIPAR12IRTRI GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 22: Introduction

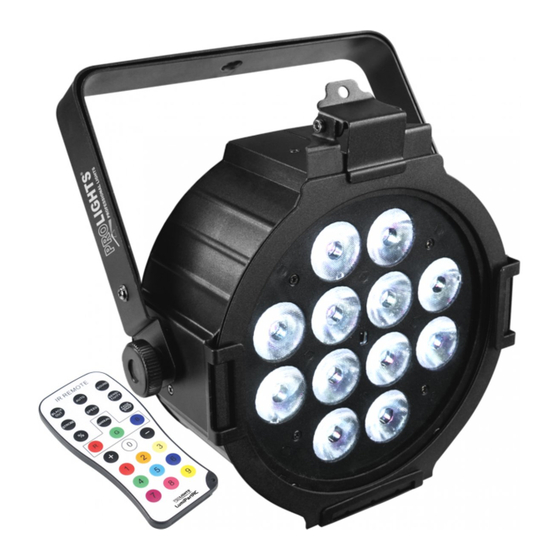

    - 1 - INTRODUCTION 1.1 DESCRIPTION LUMIPAR12IRTRI is a superslim LED fixtures equipped with 12 x 3W high-power RGB/FullColor LED. Its super-slim and fan-free design makes LUMIPAR12IRTRI a multipurpose fixture as truss lighther, accent lighting, blinder and washer for clubs, replacing the old-fashioned and big parcans.

  • Page 23: Operating Elements And Connections

    LUMIPAR12IRTRI 1.3 OPERATING ELEMENTS AND CONNECTIONS Fig.1 1. MOUNTING BRACKET 8. CONTROL SENSITIVITY for the sensitivity of 2. CONTROL PANEL with display and 4 button response in case of music control via the used to access the control panel functions internal microphone.

  • Page 24: Installation

    2.1 MOUNTING LUMIPAR12IRTRI may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stabil- ity and be able to support a weight of 10 times of the unit’s weight.

  • Page 25: Functions And Settings

    LUMIPAR12IRTRI - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession.

  • Page 26: Menu Structure

    LUMIPAR12IRTRI 3.3 MENU STRUCTURE MAIN FUNCTION SELECTION SUB-SELECTION DESCRIPTION C-01 C-02 Green C-03 Blue Static Color C-04 Cyan C-05 Magenta C-06 Yellow C-07 White P--1 7 - color program (switching) P--2 7 - color program (fading) P--3 3 - color program (switching)

  • Page 27: Sound Active

    LUMIPAR12IRTRI 3.5 SOUND ACTIVE • Press the button MENU so many times until the display shows [P--], then press the button ENTER. • Press the button UP/DOWN to select the desired program [P--5 - P--6]. Press the button ENTER to confirm.

  • Page 28: Linking

    3.11 DMX ADDRESSING To able to operate the LUMIPAR12IRTRI with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the LUMIPAR12IRTRI.

  • Page 29: Connection Of The Dmx Line

    LUMIPAR12IRTRI 3.12 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 30: Dmx Control

    LUMIPAR12IRTRI 3.14 DMX CONTROL CH Function in CH7 mode Value CH Function in CH3 mode Value 0% - 100% 000 - 255 0% - 100% 000 - 255 GREEN GREEN 0% - 100% 000 - 255 0% - 100% 000 - 255...

  • Page 31: Operation Through The Irc Controller

    LUMIPAR12IRTRI 3.15 OPERATION THROUGH THE IRC CONTROLLER To control the LUMIPAR12IRTRI with the infrared remote control: • Press the button MENU repeatedly until [SEr], then press button ENTER to confirm. • Using UP/DOWN button to select [On] or [Off] to enable or disable the infrared remote control.

  • Page 32: Maintenance

    LUMIPAR12IRTRI - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 33 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 36 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
