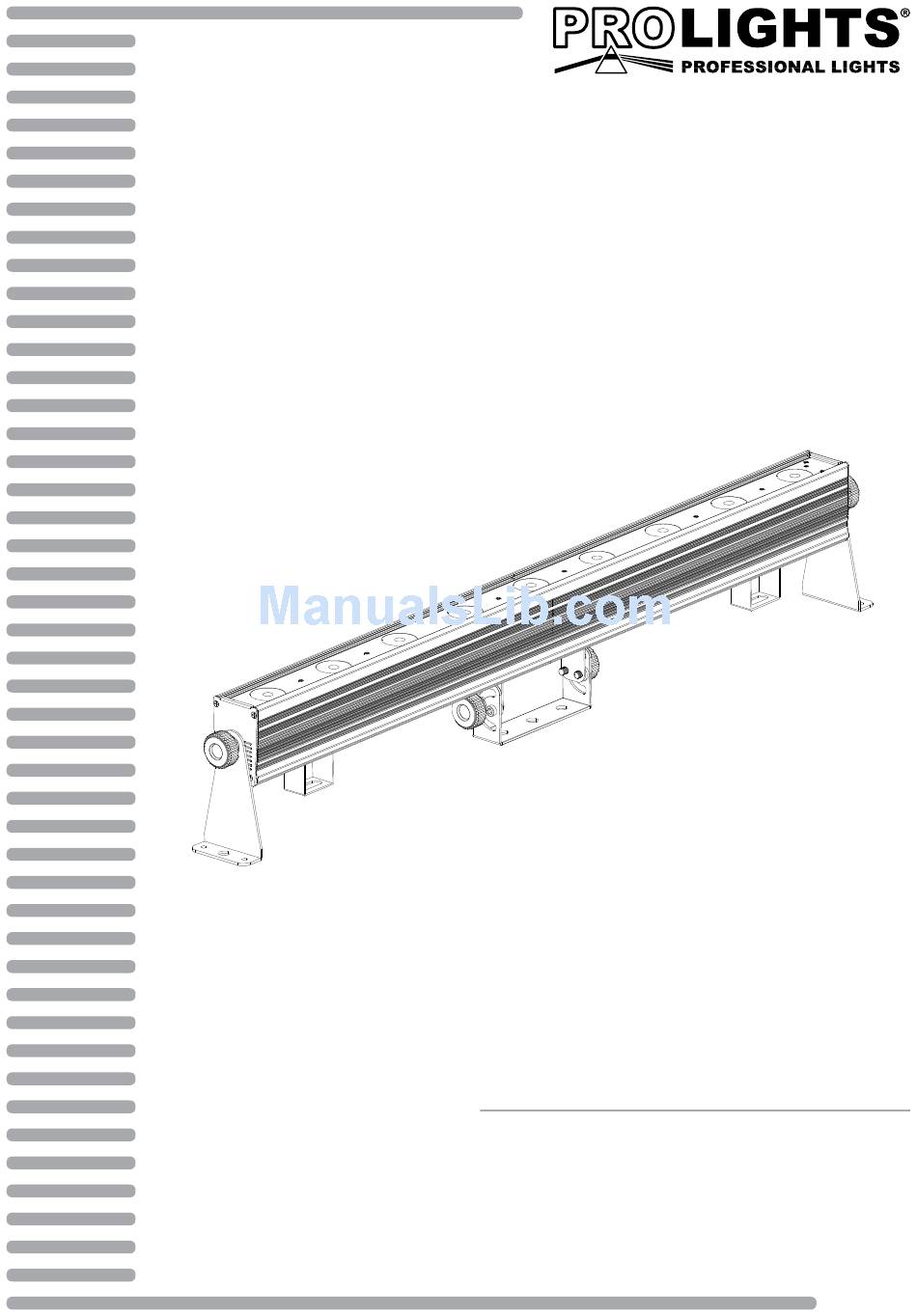

LUMIPIX9HE
LINEAR LED BATTEN
MANUALE UTENTE
USER MANUAL
IT - EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Lumipix9HE and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights Lumipix9HE

Summary of Contents for ProLights Lumipix9HE

  • Page 1 LUMIPIX9HE LINEAR LED BATTEN MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 16 Funzionamento tramite il controller IRC 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi Certificato di garanzia Contenuto dell'imballo: • LUMIPIX9HE • Staffa di fissaggio (2pz.) • Cavo di alimentazione • Manuale utente...

  • Page 4: Sicurezza

    LUMIPIX9HE ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    LUMIPIX9HE INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE LUMIPIX9HE è un proiettore lineare LED in formato da 100cm, disegnato per un utilizzo professionale grazie all’innovativo sistema ottico e sorgente luminosa basata sulla miscelazione di 6 colori, RGBWAP Full Color per offrire performance cromatiche senza precedenti. La sorgente luminosa si compone di 9x10W RGBWAP FullColor LEDs ad alta efficienza, offrendo una generazione colori avazata rispetto i proiettori di vecchia generazione, con pieno controllo sulla saturazione e temperatura del colore.
  • Page 7 LUMIPIX9HE 1000 Disegno tecnico 22° 1.0m 12046lx 0.37m 3.0m 1338lx 1.11m 5.0m 481,8lx 1.85m 7.0m 245,8lx 2.60m 10.0m 120,5lx 3.71m Lux Center Beam Angle: 22° Beam Width Diagramma di luminosità Fig.1...

  • Page 8: Elementi Di Comando E Di Collegamento

    LUMIPIX9HE 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI Pannello Posteriore Fig.2 1. STAFFA DI MONTAGGIO 2. MANOPOLA DI FISSAGGIO per la staffa di montaggio 3. STAFFA PER MONTAGGIO STATICO 4. GND POINT usato per la messa a terra del dispositivo 5. POWER IN spina da pannello VDE per...
  • Page 9 - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il LUMIPIX9HE può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla dop- pia staffa (fig.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 10: Funzioni E Impostazioni

    Per spegnere il LUMIPIX9HE, staccare la spina dalla presa di rete. Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE Il LUMIPIX9HE dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.4). MENU UP DOWN ENTER...

  • Page 11: Struttura Menu

    LUMIPIX9HE 3.3 STRUTTURA MENU MENU ð C 63 ð P 14 ð S 100 ð u100 ð SenS u100 ð r 255 g255 b255 a255 W255 P255...

  • Page 12: Autoshow

    LUMIPIX9HE ð dIM1 dIM2 dIM3 ð ð 6 CH d512 ð 10 9 CH d512 ð 11 11 CH d512 ð 12 18 CH d512 ð 13 23 CH d512 3.4 AUTOSHOW Per entrare nella modalità automatica e permettere all’unità di svolgere il suo programma Show autono- mamente: • Premere il tasto MENU fino a quando sul display non appare P--.

  • Page 13: Modalità Musicale

    • Servirsi dei connettori DMX del LUMIPIX9HE e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 15.

  • Page 14: Indirizzamento Dmx

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per coman- dare la funzione del primo canale DMX, si deve impostare sul LUMIPIX9HE l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con...

  • Page 15: Collegamenti Della Linea Dmx

    LUMIPIX9HE 3.12 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - OUTPUT...

  • Page 16: Canali Dmx

    LUMIPIX9HE 3.14 CANALI DMX 23 CANALI MODE MODE FUNCTION FUNCTION Value Value 23 Ch 23 Ch RED 1 Color macros 015 - 255 0~100% 000 - 255 AUTO SPEED GREEN 1 Slow to fast 000 - 255 0~100% 000 - 255...
  • Page 17 LUMIPIX9HE 18 CANALI 11 CANALI MODE MODE FUNCTION FUNCTION Value Value 18 Ch 11 Ch RED 1 0~100% 000 - 255 0~100% 000 - 255 GREEN 1 GREEN 0~100% 000 - 255 0~100% 000 - 255 BLUE 1 BLUE 0~100%...
  • Page 18 LUMIPIX9HE 6 CANALI MODE MODE FUNCTION FUNCTION Value Value 11 Ch 6 Ch DIMMER 0~100% 000 - 255 0~100% 000 - 255 GREEN DIMMER MODE 0~100% 000 - 255 Preset dimmer speed from display menu 000 - 051 Dimmer speed mode off...

  • Page 19: Funzione Dimmer

    3.16 FUNZIONAMENTO TRAMITE IL CONTROLLER IRC Per comandare il LUMIPIX9HE con il telecomando a raggi infrarossi è necessario abilitare la relativa fun- zione: • Premere il tasto MENU fino a quando sul display non appare SET, quindi premere ENTER per confermare.
  • Page 20 LUMIPIX9HE Modalità Sound Active La modalità Sound Active abilita l’unità per il funzionamento a tempo di musica. Per attivare la modalità Sound Active: 1. Premere SOUND sul telecomando. Per regolare la sensibilità sonora in modalità Sound Active: 2. Premere SENSITIVITY sul telecomando.

  • Page 21: Manutenzione

    LUMIPIX9HE - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
  • Page 22 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 23 3. 15 Dimmer 3. 16 Operation through the IRC Controller 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting Warranty Packing content • LUMIPIX9HE • Mount bracket (2pc.) • Power cable • User manual...

  • Page 24: Safety

    LUMIPIX9HE WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 25: General Information

    LUMIPIX9HE GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 26: Introduction

    The super-slim design combined to its extreme color precision and light output, make LUMIPIX9HE a flex- ible and versatile solution for every kind of applications or venues as architectural, cyclorama, wall-washer, pixel effect, blinder.
  • Page 27 LUMIPIX9HE 1000 Technical drawing 22° 1.0m 12046lx 0.37m 3.0m 1338lx 1.11m 5.0m 481,8lx 1.85m 7.0m 245,8lx 2.60m 10.0m 120,5lx 3.71m Lux Center Beam Angle: 22° Beam Width Photometric data Fig.1...

  • Page 28: Operating Elements And Connections

    LUMIPIX9HE 1.3 OPERATING ELEMENTS AND CONNECTIONS Rear panel Fig.2 1. MOUNTING BRACKET 2. LOCKING KNOB for the mounting bracket 3. BRACKET FOR STATIC MOUNTING 4. GND POINT grounding the fixture to the earth 5. POWER IN mains plug for connection to a socket (100-240V 50/60Hz) via the supplied mains cable.

  • Page 29: Installation

    2.1 MOUNTING LUMIPIX9HE may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 30: Functions And Settings

    3.2 BASIC The LUMIPIX9HE has a LED display and 4 buttons for access to the functions of the control panel (Fig.3). MENU UP DOWN ENTER...

  • Page 31: Menu Structure

    LUMIPIX9HE 3.3 MENU STRUCTURE MENU ð C 63 ð P 14 ð S 100 ð u100 ð SenS u100 ð r 255 g255 b255 a255 W255 P255...

  • Page 32: Auto Show

    LUMIPIX9HE ð dIM1 dIM2 dIM3 ð ð 6 CH d512 ð 10 9 CH d512 ð 11 11 CH d512 ð 12 18 CH d512 ð 13 23 CH d512 3.4 AUTO SHOW This fixture has a built-in automatic program. To access this, please see the below instructions: • Press the button MENU so many times until shows P--, then press the button ENTER.

  • Page 33: Sound Mode

    3.6 SOUND MODE In music mode, the LUMIPIX9HE can be controlled by music with a clear rhythm in the bass range. If the music control should not work optimally, increase the volume or reduce the distance of the sound source.

  • Page 34: Dmx Addressing

    3.11 DMX ADDRESSING To able to operate the LUMIPIX9HE with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX chan- nel, adjust the start address 33 on the LUMIPIX9HE.

  • Page 35: Connection Of The Dmx Line

    LUMIPIX9HE 3.12 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 36: Dmx Control

    LUMIPIX9HE 3.14 DMX CONTROL 23 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 23 Ch 23 Ch RED 1 Color macros 015 - 255 0~100% 000 - 255 AUTO SPEED GREEN 1 Slow to fast 000 - 255 0~100% 000 - 255...
  • Page 37 LUMIPIX9HE 18 CHANNELS 11 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 18 Ch 11 Ch RED 1 0~100% 000 - 255 0~100% 000 - 255 GREEN 1 GREEN 0~100% 000 - 255 0~100% 000 - 255 BLUE 1 BLUE 0~100%...
  • Page 38 LUMIPIX9HE 6 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 11 Ch 6 Ch DIMMER 0~100% 000 - 255 0~100% 000 - 255 GREEN DIMMER MODE 0~100% 000 - 255 Preset dimmer speed from display menu 000 - 051 Dimmer speed mode off...

  • Page 39: Dimmer

    • Press the MENU button to go back or to meet the waiting time to exit the setup menu. 3.16 OPERATION THROUGH THE IRC CONTROLLER To control the LUMIPIX9HE with the infrared remote control: • Press the button MENU repeatedly until SET, then press button ENTER to confirm.
  • Page 40 LUMIPIX9HE To turn on Sound Active mode: 1. Press SOUND on the controller. To adjust sound sensitivity in Sound Active mode: 2. Press SENSITIVITY on the controller. 3. Press %. 4. Press + or – to either increase or decrease sound sensitivity.

  • Page 41: Maintenance

    LUMIPIX9HE - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 43 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 48 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
