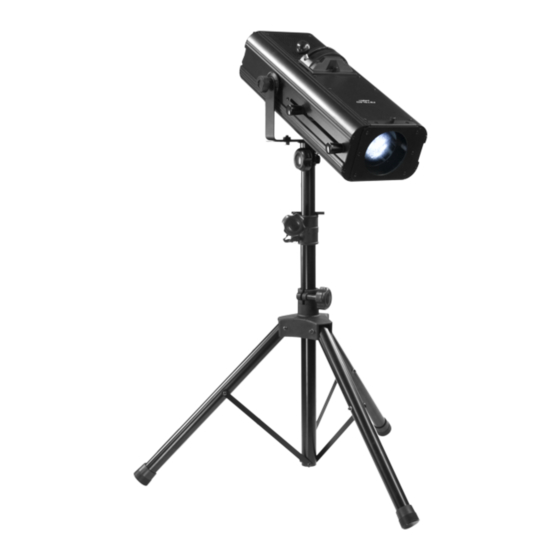

  • Page 1 FS75LED COMPACT AND PORTABLE FOLLOW-SPOT Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione gobos 4. 3 Risoluzione dei problemi 5 Appendice 5. 1 Realizzazione di gobos personalizzati Certificato di garanzia • FS75LED Contenuto dell'imballo: • Cavo di alimentazione • Manuale utente...

  • Page 4: Avvertenze Generali

    FS75LED ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    FS75LED INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    FS75LED è un seguipersona compatto e portabile, dal concept innovativo grazie al principio di funziona- mento basato a LED (1x75W LED bianco ad alta efficienza). FS75LED è concepito per applicazioni in eventi medio-piccoli, offrendo all’utente un parco funzioni avanzato come shutter silenzioso, zoom 16°-22°, iris, curva dimmer lineare, porta gobos, ruota colori, pannello di controllo user-friendly.

  • Page 7: Elementi Di Comando E Di Collegamento

    FS75LED 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO Fig.3 1. PANNELLO DI CONTROLLO con display e 15 7. PORTAGELATINA pulsanti per accesso e gestione delle diverse 8. Regolazione IRIS funzioni 9. POWER IN spina da pannello VDE per 2. INTERRUTTORE ON/OFF il collegamento ad una presa di rete 3.

  • Page 8: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il seguipersona FS75LED può essere montato in qualsiasi posizione. Grazie ai fori di fissaggio, l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    ON/OFF (2). Poco dopo l’unità è pronta. Dopo l’uso spegnere l’unità attraverso il medesimo interruttore. 3.2 IMPOSTAZIONE BASE Il proiettore FS75LED dispone di un display LED e diversi 15 pulsanti per l’accesso alle funzioni del pannel- lo di controllo (fig.5). Fig.5...

  • Page 10: Modalità Di Funzionamento

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sull FS75LED l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi.

  • Page 11: Collegamenti Della Linea Dmx

    FS75LED 3.5 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 12: Tabella Canali Dmx

    FS75LED 3.7 TABELLA CANALI DMX 3 CH CH Function in 3CH mode Value DIMMER 0 - 100% 000 - 255 COLOR White 000 - 031 Dark Blue 032 - 063 Yellow 064 - 095 Purple 096 - 127 Green 128 - 159...

  • Page 13: Manutenzione

    FS75LED - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 14: Risoluzione Dei Problemi

    FS75LED 4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Tutti i colori impostati a 0...

  • Page 15: Appendice

    FS75LED - 5 - APPENDICE 5.1 REALIZZAZIONE DI GOBOS PERSONALIZZATI È possibile realizzare il disegno di un gobo personalizzato attraverso l’uso di un programma di grafica vet- toriale o per fotoritocco come ad esempio: Adobe Illustrator®, Macromedia Freehand®, Adobe Photoshop®...
  • Page 16 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.

  • Page 17: Fs75Led

    3. 7 DMX control 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Replacement of the gobos 4. 3 Trouble shooting 5 Appendix 5. 1 Customized gobos creation Warranty • FS75LED Packing content • Power cable • User manual...

  • Page 18: General Instructions

    FS75LED WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 19: General Information

    FS75LED GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 20: Introduction

    FS75LED is a compact and portable follow-spot conceived with LED light source (1x75W high-efficiency white LED). FS75LED has been designed for mid and small size events, granting to the users a wide func- tion range as silent shutter, 16°-22° manual zoom, iris, linear dimming curve, gobo holder, colour wheel and user friendly control panel.

  • Page 21: Operating Elements And Connections

    FS75LED 1.3 OPERATING ELEMENTS AND CONNECTIONS Fig.3 1. CONTROL PANEL ; withe display and 15 7. GEL FRAME holder buttons used to access the control panel 8. IRIS adjustment functions and manage them 9. POWER IN mains plug for connection to a 2.

  • Page 22: Installation

    - 2 - INSTALLATION 2.1 MOUNTING The FS75LED may be set up on a solid and even surface. By means of the fixing facilities of the baseplate, the unit can also be mounted upside down to a cross arm. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 23: Functions And Settings

    3.1 OPERATION Connect the supplied main cable to a socket (100-240V~/50-60Hz). Switch on the unit with the power switch (2). Shortly after that the FS75LED is ready for operation. After operation, switch off the unit with the power switch. 3.2 BASIC The FS75LEDS has a LED display and 15 button used to access the control panel functions and manage them (fig.5).

  • Page 24: Operation Mode

    3.4 DMX ADDRESSING To able to operate the FS75LED with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX chan- nel, adjust the start address 33 on the FS75LED.

  • Page 25: Connection Of The Dmx Line

    FS75LED 3.5 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 26: Dmx Control

    FS75LED 3.7 DMX CONTROL 3 CH CH Function in 3CH mode Value DIMMER 0 - 100% 000 - 255 COLOR White 000 - 031 Dark Blue 032 - 063 Yellow 064 - 095 Purple 096 - 127 Green 128 - 159...

  • Page 27: Maintenance

    FS75LED - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 28: Troubleshooting

    FS75LED 4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • All color faders set to 0 Increase the value of the color channels •...

  • Page 29: Appendix

    They have one flat surface and rough the other one which is intended for printing. For the FS75LED best performance, 3M® CG3420 ink jet transparency films are suggested or 3M® CG3710 for laser printer.
  • Page 31 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 36 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
