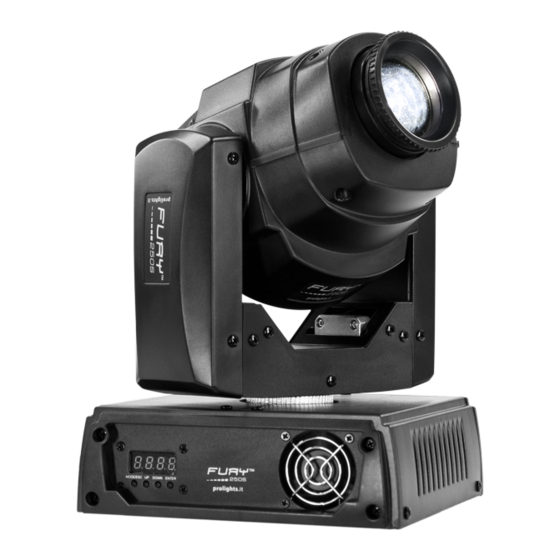

  • Page 1 FURY FY250S COMPACT LED MOVING SPOT Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 12 Tabella canali DMX 3. 13 Impostazioni del proiettori 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Gobos 4. 3 Risoluzione dei problemi Certificato di garanzia • FURY FY250S Contenuto dell'imballo: • Cavo di alimentazione • Manuale utente...

  • Page 4: Avvertenze Generali

    FURY FY250S ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    FURY FY250S INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Descrizione

    FURY FY250S - 1 - DESCRIZIONE 1.1 SPECIFICHE TECNICHE Sorgente luminosa e ottica • 1 x 50W LED bianco ad alta resa luminosa • Luminosità: 23000 Lux @1mt • Angolo di proiezione: 17° • Gruppo ottico ad alta resa luminosa • Lenti antiriflesso ad alta definizione con trattamento acromatico...
  • Page 7 FURY FY250S Alimentazione • Alimentazione: 100-240V 50/60Hz • Consumo ad emissione massima: 84 W • Output alimentazione per connessione di più unità in serie: fino a 11 unitài a 230V Peso e dimensioni • Peso: 5,7 kg • Dimensioni (LxAxP): 229x336x213 mm Fig.1...

  • Page 8: Elementi Di Comando E Di Collegamento

    FURY FY250S 1.2 ELEMENTI DI COMANDO E DI COLLEGAMENTO Vista A Vista B Fig.3...
  • Page 9 FURY FY250S 1. TESTA MOBILE 2. BRACCIO GIREVOLE 3. PANNELLO DI CONTROLLO: con display LCD e 4 pulsanti per accesso e gestione delle diverse funzioni. 4. PRESA DI VENTILAZIONE: apertura per uscita flusso d'aria. 5. POWER IN spina da pannello VDE per...

  • Page 10: Installazione

    2.1 MONTAGGIO Il FURY FY250S può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il mon- taggio.

  • Page 11: Struttura Menu

    FURY FY250S 3.3 STRUTTURA MENU MAIN FUNCTION SELECTION DESCRIPTION 001-512 DMX Address DMX starting address selection SLAv Slave operating mode NASL Automatic mode, slow program Operation Modes NAFA Automatic mode, fast program NStS Sound Active mode Normal Pan operation r PAn...
  • Page 12 FURY FY250S Per accedere alla parte di menu riservata alle impostazioni del dispositivo procedere nel seguente modo: • Tenere premuto il tasto MODE/ESC fino a quando sul display non appare [Password:0000]. • Inserire la password [2323] e premere il tasto ENTER per confermare.

  • Page 13: Modalità Automatica

    • Premere il tasto MODE/ESC per tornare indietro o attendere alcuni secondi per uscire dal menu di imposta- zione. • Servirsi dei connettori DMX del FURY FY250S e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 15.

  • Page 14: Indirizzamento Dmx

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per coman- dare la funzione del primo canale DMX, si deve impostare sul FURY FY250S l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi.

  • Page 15: Collegamenti Della Linea Dmx

    FURY FY250S 3.10 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito:...

  • Page 16: Tabella Canali Dmx

    FURY FY250S 3.12 TABELLA CANALI DMX 8 CHANNEL Function in 8 CHANNEL mode Value 540° 000 - 255 TILT 270° 000 - 255 COLOR WHEEL White 000 - 006 Yellow 007 - 013 Pink 014 - 020 Green 021 - 027...
  • Page 17 FURY FY250S Function in 8 CHANNEL mode Value STATIC GOBO WHEEL 000 - 007 008 - 015 016 - 023 024 - 031 032 - 039 040 - 047 048 - 055 056 - 063 Gobo 7 shake, from slow to fast...
  • Page 18 FURY FY250S 13 CHANNEL Function in 13 CHANNEL mode Value 540° 000 - 255 TILT 270° 000 - 255 PAN 16 BIT 16 bit spinner 000 - 255 TILT 16 BIT 16 bit spinner 000 - 255 SPEED Controllable speed with decreasing...
  • Page 19 FURY FY250S Function in 13 CHANNEL mode Value GOBO WHEEL 000 - 007 008 - 015 016 - 023 024 - 031 032 - 039 040 - 047 048 - 055 056 - 063 Gobo 7 shake, from slow to fast...
  • Page 20 FURY FY250S Function in 13 CHANNEL mode Value Gobo disk reset 178 - 187 Reset Prism 188 - 197 All channel reset 198 - 207 Reserved 208 - 255 PROGRAM BUILT-IN Reserved 000 - 007 Program built-in 1 008 - 023...

  • Page 21: Impostazioni Del Proiettori

    FURY FY250S 3.13 IMPOSTAZIONI DEL PROIETTORE Per il FURY FY250S è possibile modificare i parametri relativi al dispositivo: Impostazione funzioni proiettore • Premere il tasto MODE/ESC per selezionare la funzione desiderata, con il tasto UP/DOWN scegliere le diverse modalità, quindi premere il tasto ENTER.

  • Page 22: Manutenzione

    FURY FY250S - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 23: Risoluzione Dei Problemi

    FURY FY250S 4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Tutti i colori impostati a 0...
  • Page 25 3. 11 Construction of the DMX termination 3. 12 DMX control 3. 13 Fixture settings 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Gobos 4. 3 Trouble shooting Warranty • FURY FY250S Packing content • Power cord • User manual...

  • Page 26: General Instructions

    FURY FY250S WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there-...

  • Page 27: General Information

    FURY FY250S GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 28: Description

    FURY FY250S - 1 - DESCRIPTION 1.1 TECHNICAL SPECIFICATIONS Light source and optics • 1 x 50W high-power white LED • Brightness: 23000 Lux @1mt • Projection angle: 17° • High efficiency optical system • High definition anti-reflection lenses with achromatic coating • Focus: Manual adjustment on the head...

  • Page 29: Photometric Data

    FURY FY250S Power supply • Power unit: 100-240V 50/60Hz • Max power consumption: 84 W • Power output to link more units in a chain: up to 11 fixtures at 230V Weight and dimensions • Weight: 5,7 kg • Dimensions (WxHxD): 229x336x213 mm Fig.1...

  • Page 30: Operating Elements And Connections

    FURY FY250S 1.2 OPERATING ELEMENTS AND CONNECTIONS View A View B Fig.3...
  • Page 31 FURY FY250S 1. MOVING HEAD 2. ROTARY ARM 3. CONTROL PANEL: with display LCD and 4 buttons used to access the control panel functions and manage them 4. VENTILATION OPENINGS: the openings let the air flow in. Do not obstruct them 5.

  • Page 32: Installation

    - 2 - INSTALLATION 2.1 MOUNTING The FURY FY250S may be set up on a solid and even surface. By means of the fixing facilities of the base- plate, the unit can also be mounted upside down to a cross arm.

  • Page 33: Menu Structure

    FURY FY250S 3.3 MENU STRUCTURE MAIN FUNCTION SELECTION DESCRIPTION 001-512 DMX Address DMX starting address selection SLAv Slave operating mode NASL Automatic mode, slow program Operation Modes NAFA Automatic mode, fast program NStS Sound Active mode Normal Pan operation r PAn...
  • Page 34 FURY FY250S The FURY FY250S contains a password-protected mode which allows you to calibrate and troubleshoot any small issues you may have during normal operation. In order to access this mode, do the following: • Press and hold the button MODE/ESC for at least 10 seconds.

  • Page 35: Operation In Automatic Mode

    • Press the button MODE/ESC to go back or wait a few seconds to exit the setup menu. The tables on page 14 indicate the operating mode and DMX value. The FURY FY250S is equipped with 3-pole XLR connections.

  • Page 36: Dmx Addressing

    • Press the MODE/ESC button to go back or wait some seconds for automatic exit from the menu. To able to operate the FURY FY250S with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the FURY FY250S.

  • Page 37: Connection Of The Dmx Line

    FURY FY250S 3.10 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug...

  • Page 38: Dmx Control

    FURY FY250S 3.12 DMX CONTROL 8 CHANNEL Function in 8 CHANNEL mode Value 540° 000 - 255 TILT 270° 000 - 255 COLOR WHEEL White 000 - 006 Yellow 007 - 013 Pink 014 - 020 Green 021 - 027...
  • Page 39 FURY FY250S Function in 8 CHANNEL mode Value STATIC GOBO WHEEL 000 - 007 008 - 015 016 - 023 024 - 031 032 - 039 040 - 047 048 - 055 056 - 063 Gobo 7 shake, from slow to fast...
  • Page 40 FURY FY250S 13 CHANNEL Function in 13 CHANNEL mode Value 540° 000 - 255 TILT 270° 000 - 255 PAN 16 BIT 16 bit spinner 000 - 255 TILT 16 BIT 16 bit spinner 000 - 255 SPEED Controllable speed with decreasing...
  • Page 41 FURY FY250S Function in 13 CHANNEL mode Value GOBO WHEEL 000 - 007 008 - 015 016 - 023 024 - 031 032 - 039 040 - 047 048 - 055 056 - 063 Gobo 7 shake, from slow to fast...
  • Page 42 FURY FY250S Function in 13 CHANNEL mode Value Gobo disk reset 178 - 187 Reset Prism 188 - 197 All channel reset 198 - 207 Reserved 208 - 255 PROGRAM BUILT-IN Reserved 000 - 007 Program built-in 1 008 - 023...

  • Page 43: Fixture Settings

    • Press the MODE/ESC button to go back or wait some seconds for automatic exit from the menu. Setting service functions The FURY FY250S contains a password-protected mode which allows you to calibrate and trouble- shoot any small issues you may have during normal operation. In order to access this mode, do the following: • Press and hold the button MODE/ESC for at least 10 seconds.

  • Page 44: Maintenance

    FURY FY250S - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 45: Troubleshooting

    FURY FY250S 4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • All color faders set to 0 Increase the value of the color channels •...
