K&A MANUFACTURING
6703 ZINSER ST., SCHOFIELD, WI 54476
PHONE: 800.298.4351 FAX: 866.882.9475
www.raproducts.com
VERSION DATED: 1/20/14
7
4
5
PRE-INSTALLED
WELD NUT
2
3
STEP 1
INSTRUCTION # 53219
TOOLS REQUIRED FOR ASSEMBLY:
CORDLESS DRILL
#2 PHILLIPS HEAD DRIVER BIT
#2 SQUARE HEAD DRIVER BIT
7/32" HEX HEAD DRIVER BIT OR
ALLEN WRENCH
TAPE MEASURE
LEVEL
READ ALL THE INSTRUCTIONS
BEFORE BEGINNING. DO NOT
OPERATE THE UNIT UNTIL IT IS
1
FULLY ASSEMBLED
6
8
STEPS 2-5
WORKSURFACE
SUPPORT
5
4
1
4.000
DETAIL A
HARDWARE PACK # 53218

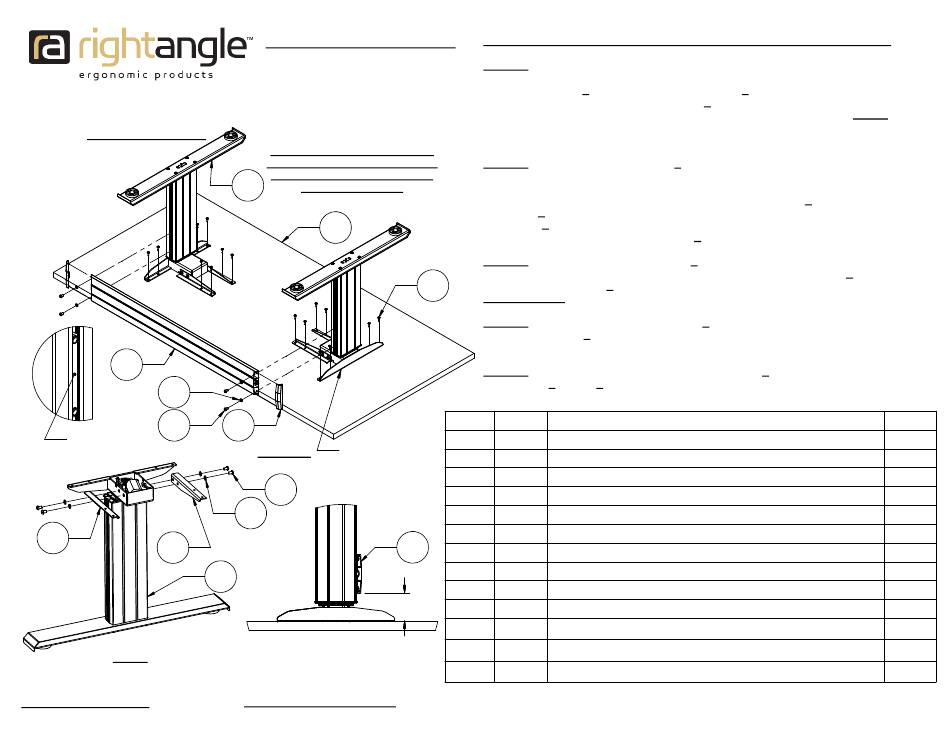

NewHeights SERIES 4 XT CONFERENCE TABLE ASSEMBLY INSTRUCTIONS:
STEP 1: DO NOT ALLOW THE LEG ASSEMBLIES TO STAND WITHOUT SUPPORT.
THEY CAN TIP OVER AND THE GEAR HOUSING COULD CRACK. PLACE (2)
LOCK WASHERS 4 ON (2) SOCKET SCREWS 5 . INSERT THESE THROUGH THE
HOLES IN THE LEFT SUPPORT BRACKET 3 AND THREAD THEM INTO THE WELD
NUTS INSIDE THE MOTOR BOX. DO NOT FULLY TIGHTEN. REPEAT STEP 1 WITH
THE RIGHT SUPPORT BRACKET AND THEN REPEAT THIS STEP WITH THE SECOND
LEG ASSEMBLY.
STEP 2: LAY THE WORKSURFACE 6 ON A PROTECTED SURFACE WITH THE PILOT
HOLES FACING UP. ALIGN THE HOLES IN THE WORKSURFACE SUPPORTS AND
THE SUPPORT BRACKETS WITH THE PILOT HOLES IN THE WORKSURFACE. WITH
THE HELP OF AN ASSISTANT, PLACE (4) LOCK WASHERS 4 ON (4) SOCKET
SCREWS 5 . INSERT THESE THROUGH THE HOLES AT THE ENDS OF THE CROSS
SUPPORT 7 AND THREAD THEM INTO THE WELD NUTS PRE-INSTALLED IN THE
GROOVES ON THE LEG ASSEMBLIES 1 . SEE DETAIL AT LEFT.
STEP 3: LEVEL THE CROSS SUPPORT 7 AT 4" FROM THE BOTTOM OF THE WORK-
SURFACE SUPPORTS AND FULLY TIGHTEN THE SOCKET SCREWS 5 . SEE DETAIL A.
INSERT AN END CAP 8 INTO EACH END OF THE CROSS SUPPORT. REPEAT
9
STEPS 2 AND 3 WITH THE OTHER CROSS SUPPORT.
STEP 4: ATTACH THE LEG ASSEMBLIES 1 TO THE WORKSURFACE USING (16)
WOOD SCREWS 9 . FULLY TIGHTEN. DO NOT OVER-TIGHTEN THE SCREWS.
USE A LOW TORQUE SETTING ON THE DRILL.
STEP 5: FULLY TIGHTEN THE (8) SOCKET SCREWS 5 THAT ATTACH THE SUPPORT
BRACKETS 2 AND 3 TO THE MOTOR BOXES.
ITEM # PART #
1
VARIES XT CENTERED LEG
2
801131 XT MOTOR BOX SUPPORT ANGLE RIGHT
3
801132 XT MOTOR BOX SUPPORT ANGLE LEFT
4
53025 5/16 LOCK WASHER
5
53024 5/16-18 x 1/2 BUTTON HEAD SOCKET SCREW
6
VARIES CONFERENCE TABLE WORKSURFACE
7
7
VARIES SERIES 4 CROSS SUPPORT
8
800934 CROSS SUPPORT END CAP
9
51708 M5 x 18mm SQ/PH/WSHR HEAD WOOD SCREW VARIES
10
VARIES U-CHANNEL
11
50298 NewHeights CONTROL BOX
12
50285 NewHeights HAND SWITCH
17
51951 WIRE MANAGEMENT J
DESCRIPTION
PAGE 1 OF 3
QTY.
2
2
2
16
16
1
2
4
2
1
1
1
