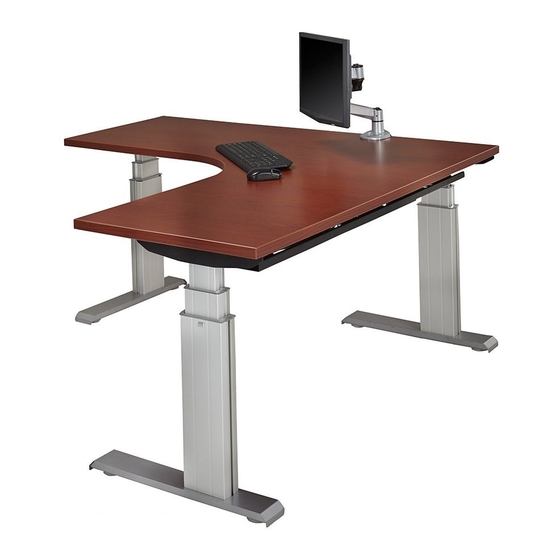

RightAngle NewHeights Electric Height Adjustable Workstation Assembly Instructions

RightAngle NewHeights Electric Height Adjustable Workstation Assembly Instructions

3-leg

Advertisement

Quick Links

K&A MANUFACTURING
6703 ZINSER ST., SCHOFIELD, WI 54476
PHONE: 800.298.4351 FAX: 866.882.9475
www.raproducts.com
VERSION DATED: 10/8/12
READ ALL THE INSTRUCTIONS BEFORE BEGINNING
DO NOT OPERATE THE UNIT UNTIL IT IS FULLY ASSEMBLED
STEPS 1-3
INSTRUCTION # 52746
TOOLS REQUIRED FOR ASSEMBLY:
CORDLESS DRILL
#2 PHILLIPS HEAD DRIVER BIT
#2 SQUARE HEAD DRIVER BIT (OPT)
7/32" HEX HEAD DRIVER BID OR
ALLEN WRENCH (PROVIDED)
TAPE MEASURE
LEVEL
2
4
1
ITEM # PART #
4
3
YOU MAY
HAVE (2)
JOINER
PLATES
* USED ONLY ON 72" 3-LEG WORKSTATIONS
** USED INSTEAD OF U-CHANNELS ON SMALLER WORKSTATIONS
HARDWARE PACK # 52226 PLUS CENTER LEG BRACKET HARDWARE
NewHeights™ 3-LEG ELECTRIC HEIGHT ADJUSTABLE WORKSTATION ASSEMBLY
INSTRUCTIONS:
STEP 1:
LAY THE WORKSURFACE(S) 1 ON A PROTECTED SURFACE WITH THE
PILOT HOLES FACING UP. IF YOUR WORKSTATION HAS U-CHANNEL(S) 2
JOINER PLATE(S) 3
, ATTACH THEM AS FOLLOWS. IF NOT, PROCEED TO STEP 4.
STEP 2:
U-CHANNELS 2
ALIGN THE HOLES IN THE U-CHANNEL(S) WITH THE PILOT HOLES IN THE WORK-
SURFACE(S)
1
. ATTACH THE U-CHANNEL(S) TO THE WORKSURFACE(S) WITH
(10) WOOD SCREWS
4
THE 54" U-CHANNEL. DO NOT OVER-TIGHTEN THE SCREWS. USE A LOW TORQUE
SETTING ON THE DRILL.
STEP 3:
CENTER THE JOINER PLATE(S)
SURFACES
1
AND 3" FROM THE EDGE(S) OF THE WORKSURFACES. NO PILOT
HOLES ARE PROVIDED FOR THE JOINER PLATE(S). ATTACH THEM TO THE WORK-
SURFACES WITH (8) WOOD SCREWS
1
VARIES WORKSURFACE(S)
2
VARIES 42" OR 54" U-CHANNEL *
3
800382 35UP 3x5 JOINER PLATE
4
51708 M5 x 18mm SQ/PH/WSHR HEAD WOOD SCREW
5
VARIES NewHeights COLUMN ASSY LH
6
VARIES NewHeights COLUMN ASSY 12" 3-LEGGED CENTER
7
VARIES NewHeights COLUMN ASSY RH
8
VARIES NewHeights 3-LEG CROSS SUPPORT BRACKET
9
VARIES NewHeights CROSS SUPPORT 3-LEG
10
VARIES 3/8 INTERIOR TOOTH STAR WASHER
11
VARIES 3/8-16 x 3/8 BUTTON HEAD SOCKET SCREW
12
800411 NewHeights/HOVER END CAP
13
50285 NewHeights HAND SWITCH
15
51951 WIRE MANAGEMENT J **
16
52498 7/32" ALLEN WRENCH
ARE INCLUDED ON 72" AND LARGER WORKSTATIONS.
ON THE 42" U-CHANNEL OR (12) WOOD SCREWS ON
3
ON THE SEAM BETWEEN THE WORK-
4
IN EACH JOINER PLATE.
DESCRIPTION
AND
QTY
VARIES
VARIES
VARIES
VARIES
1
1
1
1
2
VARIES
VARIES
4
2
VARIES
1
PAGE 1 OF 4

Advertisement

loading
Need help?

Need help?

Do you have a question about the NewHeights Electric Height Adjustable Workstation and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for RightAngle NewHeights Electric Height Adjustable Workstation

  • Page 1 TOOLS REQUIRED FOR ASSEMBLY: NewHeights™ 3-LEG ELECTRIC HEIGHT ADJUSTABLE WORKSTATION ASSEMBLY CORDLESS DRILL INSTRUCTIONS: #2 PHILLIPS HEAD DRIVER BIT STEP 1: LAY THE WORKSURFACE(S) 1 ON A PROTECTED SURFACE WITH THE #2 SQUARE HEAD DRIVER BIT (OPT) K&A MANUFACTURING 7/32" HEX HEAD DRIVER BID OR PILOT HOLES FACING UP.
  • Page 2 STEP 4: PLACE THE LEFT HAND COLUMN ASSEMBLY 5 AND THE CENTER COLUMN ASSEMBLY 6 ON THE WORKSURFACE 1 , ALIGNING THE HOLES IN THE WORKSURFACE SUPPORTS WITH THE PILOT HOLES IN THE WORKSURFACE. STEP 5: INSERT (2) SOCKET SCREWS 11 INTO (2) STAR WASHERS 10 . INSERT THESE THROUGH THE CENTER HOLES K&A MANUFACTURING IN THE CROSS SUPPORT BRACKET 8 AND THREAD THEM INTO THE HOLES IN THE T-SLOT PLATE THAT IS PRE- 6703 ZINSER ST., SCHOFIELD, WI 54476...
  • Page 3 STEP 7: LEVEL THE CROSS SUPPORT 9 SO IT IS 4" FROM THE BOTTOM OF THE WORKSURFACE SUPPORT. SEE DETAIL A. FULLY TIGHTEN ALL THE SOCKET SCREWS 11 . USE THE HEX HEAD DRIVER BIT OR THE ALLEN WRENCH 16 PROVIDED.
  • Page 4 RECEPTACLE. A POWER SURGE PROTECTOR IS RECOMMENDED. THE NewHeights™ WORKSTATION IS NOW READY FOR USE. USE THE HAND SWITCH TO ADJUST THE HEIGHT. TROUBLESHOOTING: IF YOU ARE HAVING ANY PROBLEMS WITH THE TABLE OPERATION, CONTACT RIGHTANGLE™ SERVICE AT 800-298-4351 OR orders@raproducts.com. HAND SWITCH WARRANTY INFORMATION: NewHeights™...
