RightAngle R-STYLE Series Assembly Instructions

Screw height adjustable workstation

Advertisement

Quick Links

K&A MANUFACTURING
6703 ZINSER ST., SCHOFIELD, WI 54476
PHONE: 800.298.4351 FAX: 866.882.9475
www.raproducts.com
VERSION DATED: 7/20/12

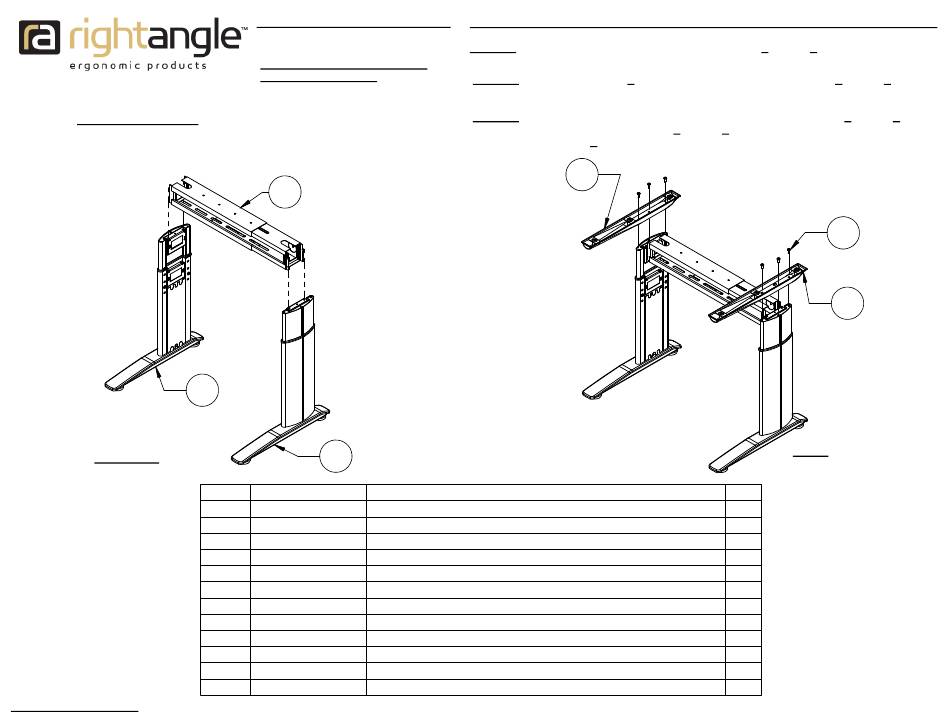

STEPS 1 & 2
INSTRUCTION # 52570
TOOLS REQUIRED FOR ASSEMBLY:
CORDLESS DRILL
#2 PHILLIPS HEAD DRIVER BIT
READ ALL THE INSTRUCTIONS
BEFORE BEGINNING
1
3
2
ITEM #
PART #
1
VARIES
SCREW HEIGHT ADJUSTABLE BEAM
2
VARIES
580mm SCREW HEIGHT ADJUSTABLE LEG RIGHT
3
VARIES
580mm SCREW HEIGHT ADJUSTABLE LEG LEFT
4
VARIES
R-STYLE™ LEFT WORKSURFACE SUPPORT
5
VARIES
R-STYLE™ RIGHT WORKSURFACE SUPPORT
6
VARIES
SCREW HEIGHT ADJUSTABLE MODESTY PANEL
7
R-STYLE A
6 x 15mm MACHINE SCREW
8
50133
10-32 x 1/2 PHILLIPS TRUSS HEAD MACHINE SCREW 6
9
PLATE & SCREW BEAM TIGHTENER PLATE WITH SCREW
10
VARIES
R-STYLE™ WORKSURFACE
11
SOCKETSCREW FOR ADJUSTABLE MODESTY PANEL
12
WELD NUT
FOR ADJUSTABLE MODESTY PANEL
R-STYLE™ SCREW HEIGHT ADJUSTABLE WORKSTATION ASSEMBLY INSTRUCTIONS:
STEP 1: SET THE LEFT AND RIGHT LEG ASSEMBLIES 2 AND 3 UPRIGHT ON THE
FLOOR AT THE APPROXIMATE WIDTH OF THE WORKSTATION.
STEP 2: PLACE THE BEAM 1 ON THE TOPS OF THE COLUMNS 2 AND 3
ENGAGING THE HOOKS ON THE BEAM INTO THE SLOTS ON THE COLUMNS.
STEP 3: PLACE THE LEFT AND RIGHT WORKSURFACE SUPPORTS 4 AND 5 ON
THE TOPS OF THE LEG ASSEMBLIES 2 AND 3 AND ATTACH THEM WITH (3)
MACHINE SCREWS 7 IN EACH LEG.
4
DESCRIPTION
7
5
STEP 3
QTY.
1
1
1
1
1
1
6
1
1
1
1
PAGE 1 OF 2

Advertisement

loading
Need help?

Need help?

Do you have a question about the R-STYLE Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for RightAngle R-STYLE Series

  • Page 1 TOOLS REQUIRED FOR ASSEMBLY: R-STYLE™ SCREW HEIGHT ADJUSTABLE WORKSTATION ASSEMBLY INSTRUCTIONS: CORDLESS DRILL #2 PHILLIPS HEAD DRIVER BIT STEP 1: SET THE LEFT AND RIGHT LEG ASSEMBLIES 2 AND 3 UPRIGHT ON THE FLOOR AT THE APPROXIMATE WIDTH OF THE WORKSTATION. READ ALL THE INSTRUCTIONS BEFORE BEGINNING K&A MANUFACTURING...
  • Page 2 STEP 4: PLACE THE WORKSURFACE 10 ON THE WORKSURFACE SUPPORTS 4 AND 5 ALIGNING THE INSERTS IN THE WORKSURFACE WITH THE HOLES IN THE WORKSURFACE SUPPORTS. ATTACH THE LEG ASSEMBLIES TO THE WORKSURFACE WITH (3) MACHINE SCREWS 8 IN EACH LEG ASSEMBLY. K&A MANUFACTURING STEP 5: TIGHTEN THE BEAM 1 BY INSERTING THE MACHINE SCREW 9 THROUGH A HOLE NEAR THE 6703 ZINSER ST., SCHOFIELD, WI 54476...
