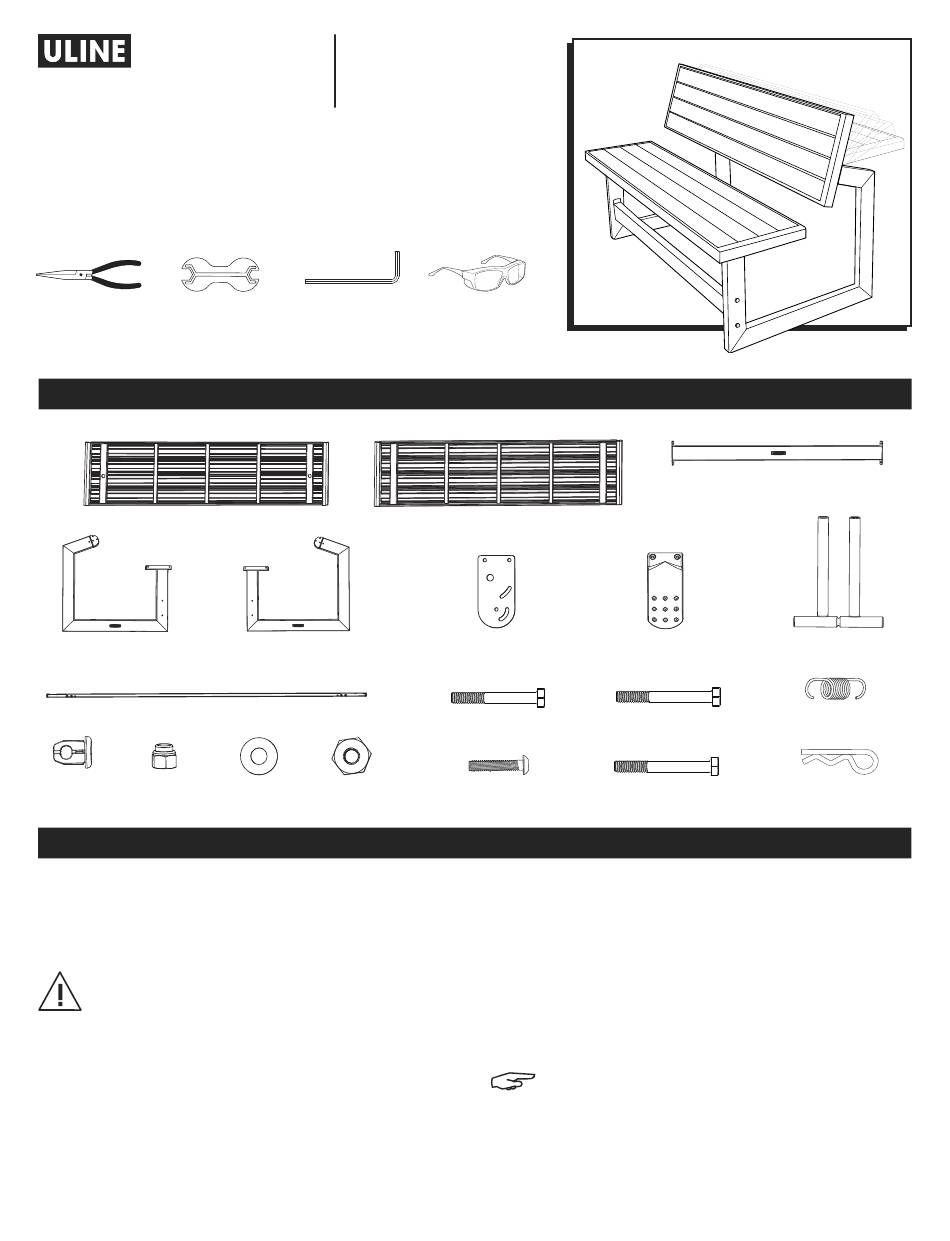

H-5947
CONVERTIBLE BENCH
TOOLS NEEDED
Pliers
8 x 10mm Wrench
(included)
Back x 1
Left Leg x 1
Hinge x 1
Cap x 2
Locknut x 16
• Level Ground: Assemble the table on level ground.
• Recruit Friends and Family: Assembly takes two
capable adults about one hour to complete.
CAUTION! Failure to follow these warnings may
result in serious injury or property damage and
will void warranty.
• To ensure safety, do not attempt to assemble this
product without following the instructions carefully.
• Assemble on a level surface.
PAGE 1 OF 18
1-800-295-5510
uline.com
Allen Wrench
(included)
Right Leg x 1
Washer x 8
Nut x 4
Safety Glasses
PARTS
Seat x 1
Adjustment Plate x 4
47mm Bolt x 4
Allen Bolt x 4
SAFETY
ASSEMBLY
• Be aware that plastic pieces can be damaged by
overtightening the screws.
• All who participate in assembly must wear safety
glasses throughout the process.
• Do not use or store hot objects near the product.
• Proper and complete assembly are essential to reduce
the risk of accident or injury.
NOTE: Most injuries are caused by misuse
and/or not following instructions.
Para Español, vea páginas 7-12.
Pour le français, consulter les pages 13-18.
Cross Support x 2
Handle x 2
Adjustment Fork x 2
52mm Bolt x 8
54mm Bolt x 4
Cotter Key x 2
Spring x 2
0721 IH-5947

Advertisement

Table of Contents
loading

Related Manuals for U-Line H-5947

Summary of Contents for U-Line H-5947

  • Page 1 Para Español, vea páginas 7-12. Pour le français, consulter les pages 13-18. H-5947 1-800-295-5510 uline.com CONVERTIBLE BENCH TOOLS NEEDED Pliers 8 x 10mm Wrench Allen Wrench Safety Glasses (included) (included) PARTS Cross Support x 2 Back x 1 Seat x 1...
  • Page 2 ASSEMBLY Insert two 47mm bolts through the holes in the left 4. Set the seat down onto the legs as shown and align leg. (See Figure 1) the holes. (See Figure 4) NOTE: Orient the Lifetime logo as shown. Figure 4 Figure 1 Seat Left Leg...
  • Page 3 ASSEMBLY CONTINUED 6. Insert a cap into both ends of the hinge. 9. Insert an adjustment fork into the two larger holes in (See Figure 6) the hinge. (See Figure 9) Figure 9 Figure 6 Hinge Hinge Adjustment Plate Adjustment Hinge Fork Insert a cotter key into the small hole in the hinge.
  • Page 4 ASSEMBLY CONTINUED 11. Slide a handle onto the hinge. (See Figure 12) 14. Set the hinge assembly onto the back of the legs and align the holes. (See Figure 14) Figure 12 Figure 14 Handle Align Holes 12. Secure with two Allen bolts and nuts with the Allen wrench.
  • Page 5 ASSEMBLY CONTINUED 16. Using pliers, attach a spring to the adjustment fork 18. Loosen the locknuts just enough to allow you to and 54mm bolt. (See Figure 16) rotate the handle. Tighten only by hand at this point. (See Figure 19) NOTE: Repeat for the other side.

  • Page 6: Operation

    OPERATION BACK ADJUSTMENT Figure 21 To switch from bench to table, simply pull up on the handles and rotate the back downward and vice versa. (See Figure 21) MAINTENANCE CLEANING AND CARE NOTE: Abrasive cleaning materials may scratch the plastic and are not recommended. By following the instructions, your new product should Repair scratches or rust spots on the metal by provide you with years of service and enjoyment.

  • Page 7: Herramientas Necesarias

    H-5947 800-295-5510 uline.mx BANCA CONVERTIBLE HERRAMIENTAS NECESARIAS Pinzas Llave de 8 x 10 mm Llave Allen Lentes de Seguridad (incluida) (incluida) PARTES 2 Barras de Soporte 1 Respaldo 1 Asiento 2 Asas 2 Horquillas de Ajuste 4 Placas de Ajuste...
  • Page 8 ENSAMBLE Inserte dos pernos de 47 mm a través de los orificios 4. Coloque el asiento sobre las patas como se muestra y alinee los orificios. (Vea Diagrama 4) de la pata izquierda. (Vea Diagrama 1) NOTA: Coloque el logo de Lifetime como se muestra. Diagrama 4 Asiento Diagrama 1...
  • Page 9 CONTINUACIÓN DE ENSABLE 6. Inserte una tapa en ambos extremos del eje. 9. Inserte una horquilla de ajuste en los dos orificios (Vea Diagrama 6) grandes del eje. (Vea Diagrama 9) Diagrama 9 Diagrama 6 Tapa Placa de Ajuste Horquilla de Ajuste Tapa Inserte un pasador en el orificio pequeño del eje.
  • Page 10 CONTINUACIÓN DE ENSABLE 11. Deslice una palanca en el eje. (Vea Diagrama 12) 14. Coloque el ensamble del eje en la parte posterior de las patas y alinee los orificios. (Vea Diagrama 14) Diagrama 12 Diagrama 14 Palanca Alineación de los Orificios 12.
  • Page 11 CONTINUACIÓN DEL ENSAMBLE 16. Con unas pinzas, coloque un resorte en la horquilla 18. Afloje las tuercas de bloqueo lo suficiente para de ajuste y un perno de 54 mm. (Vea Diagrama 16) permitirle girar la palanca. Apriete sólo con la mano en este momento.

  • Page 12: Ajuste Del Respaldo

    FUNCIONAMIENTO AJUSTE DEL RESPALDO Diagrama 21 Para cambiar de banca a mesa, sólo jale las palancas y gire el respaldo hacia abajo y viceversa. (Vea Diagrama 21) MANTENIMIENTO LIMPIEZA Y CUIDADO NOTA: Los artículos de limpieza abrasivos podrían rayar el plástico y no se recomiendan. Si sigue las instrucciones, su producto nuevo le debe de Repare rayones o manchas de oxidación en el ofrecer años de servicio y satisfacción.

  • Page 13: Outils Requis

    H-5947 1-800-295-5510 uline.ca BANC TRANSFORMABLE OUTILS REQUIS Pince Clé de 8 x 10 mm Clé Allen Lunettes de (inclus) (inclus) sécurité PIÈCES Barre transversale x 2 Dos x 1 Siège x 1 Poignée x 2 Fourche de réglage x 2 Plaque de réglage x 4...

  • Page 14: Montage

    MONTAGE Insérez deux boulons de 47 mm dans les trous de la 4. Placez le siège sur les pattes comme illustré, puis patte gauche. (Voir Figure 1) alignez les trous. (Voir Figure 4) REMARQUE : Fixez le logo « Lifetime » tel que indiqué...
  • Page 15 MONTAGE SUITE 6. Insérez un embout à chaque extrémité de la 9. Insérez une fourche de réglage dans les deux traverse. (Voir Figure 6) grands trous se trouvant sur la traverse. (Voir Figure 9) Figure 9 Figure 6 Traverse Embout Traverse Plaque de réglage...
  • Page 16 MONTAGE SUITE 11. Installez une poignée sur la traverse. (Voir Figure 12) 14. Placez l'assemblage de la traverse sur le derrière des pattes, puis alignez les trous. (Voir Figure 14) Figure 12 Poignée Figure 14 Aligner les trous 12. Fixez-la à l'aide de deux boulons Allen et écrous en utilisant la clé...
  • Page 17 MONTAGE SUITE 16. À l'aide de la pince, fixez un ressort à la fourche de 18. Desserrez les écrous freinés juste assez pour pouvoir réglage et au boulon de 54 mm. (Voir Figure 16) tourner la poignée. Ne serrez qu'à la main à ce stade.

  • Page 18: Entretien

    FONCTIONNEMENT RÉGLAGE DU DOS Figure 21 Afin de convertir le banc en table, tirez simplement les poignées vers le haut, puis faites pivoter le dos vers le bas et vice versa. (Voir Figure 21) ENTRETIEN NETTOYAGE ET SOINS REMARQUE : Des matériels de nettoyage abrasifs peuvent égratigner le plastique Votre nouvel article devrait fournir plusieurs années de et ne sont pas reccommandés.
