U-Line H-5947 Manual

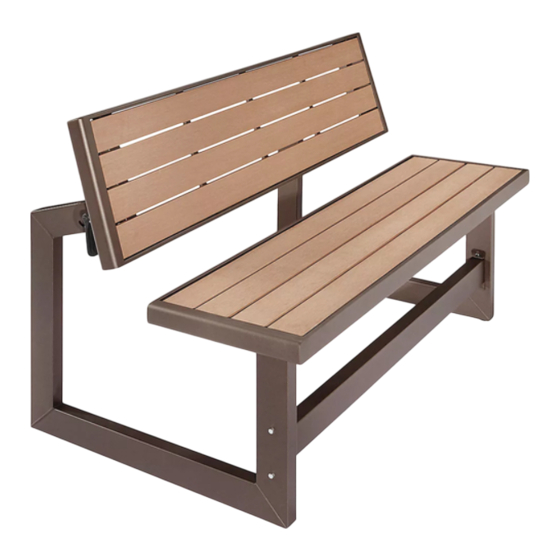

Convertible bench
Hide thumbs Also See for H-5947:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

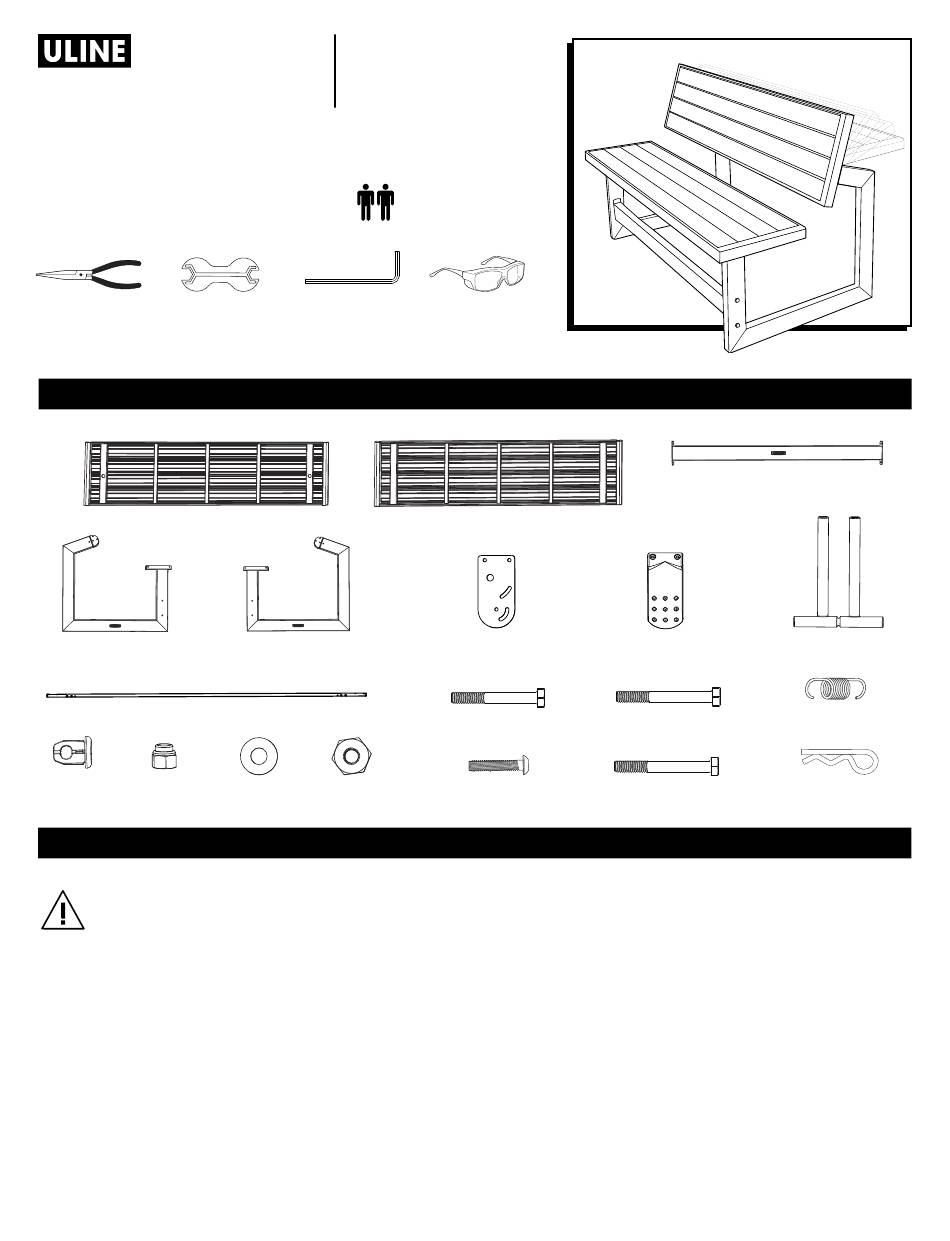

H-5947
CONVERTIBLE BENCH
TOOLS NEEDED
Pliers
8 x 10 mm Wrench
(included)
Back x 1
Left Leg x 1
Hinge x 1
Cap x 2
Locknut x 16
CAUTION! Failure to follow these warnings may
result in serious injury or property damage and
will void warranty.
• Assemble on a level surface.
• Do not overtighten screws. Plastic pieces can be
damaged.
PAGE 1 OF 18
1-800-295-5510
uline.com
Two Person Assembly
Recommended
Allen Wrench
(included)
Right Leg x 1
Washer x 8
Nut x 4
Safety Glasses
PARTS
Seat x 1
Adjustment Plate x 4
47 mm Bolt x 4
Allen Bolt x 4
SAFETY
• Wear safety glasses throughout assembly.
• Do not use or store hot objects near the product.
• Proper and complete assembly are essential to
reduce the risk of accident or injury.
Para Español, vea páginas 7-12.
Pour le français, consulter les pages 13-18.
Cross Support x 2
Handle x 2
Adjustment Fork x 2
52 mm Bolt x 8
54 mm Bolt x 4
Cotter Pin x 2
Spring x 2
0724 IH-5947

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the H-5947 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for U-Line H-5947

Summary of Contents for U-Line H-5947

  • Page 1 Para Español, vea páginas 7-12. Pour le français, consulter les pages 13-18. H-5947 1-800-295-5510 uline.com CONVERTIBLE BENCH Two Person Assembly TOOLS NEEDED Recommended Pliers 8 x 10 mm Wrench Allen Wrench Safety Glasses (included) (included) PARTS Cross Support x 2...
  • Page 2 ASSEMBLY IMPORTANT! Do not overtighten bolts during 4. Set seat onto legs and align mounting holes. (See Figure 4) assembly. Insert two 47 mm bolts through holes in the left leg. Figure 4 (See Figure 1) Seat NOTE: Orient the Lifetime logo as shown. Figure 1 Left Leg 47 mm...
  • Page 3 ASSEMBLY CONTINUED 6. Insert caps into ends of hinge. (See Figure 6) 9. Insert an adjustment fork into the two larger holes in the hinge. (See Figure 9) Figure 6 Figure 9 Hinge Hinge Adjustment Plate Adjustment Hinge Fork Insert a cotter pin into the small hole in the hinge. (See Figure 7) 10.
  • Page 4 ASSEMBLY CONTINUED 11. Slide handle onto hinge. (See Figure 12) 14. Set hinge assembly onto the back of the legs and align mounting holes. (See Figure 14) Figure 12 Figure 14 Handle 12. Secure handle to hinge with two Allen bolts and nuts and Allen wrench.
  • Page 5 ASSEMBLY CONTINUED 16. Using pliers, attach spring to the adjustment fork and Figure 19 54 mm bolt. Repeat for opposite side. (See Figure 16) 52 mm Bolt Locknuts Figure 16 Spring Adjustment Fork 54 mm Bolt 18. Adjust back until level with bench. Tighten previously installed locknuts with 8 x 10 mm wrench.

  • Page 6: Operation

    OPERATION BACK ADJUSTMENT Figure 21 To switch from bench to table, pull up on handles and rotate the back as needed. (See Figure 21) MAINTENANCE CLEANING AND CARE CAUTION! Avoid placing a direct heat source on or near surfaces unless using a heat barrier. Panels are stain- and solvent-resistant.

  • Page 7: Herramientas Necesarias

    H-5947 800-295-5510 uline.mx BANCA CONVERTIBLE Se Recomienda Armar HERRAMIENTAS NECESARIAS Entre Dos Personas Pinzas Llave de 8 x 10 mm Llave Allen Lentes de Seguridad (incluida) (incluida) PARTES 2 Barras de Soporte 1 Respaldo 1 Asiento 2 Asas 2 Horquillas de Ajuste...
  • Page 8 ENSAMBLE ¡IMPORTANTE! No apriete demasiado los 4. Coloque el asiento sobre las patas como se muestra y alinee los orificios. (Vea Diagrama 4) tornillos durante el ensamble. Inserte dos pernos de 47 mm a través de los orificios Diagrama 4 de la pata izquierda.
  • Page 9 CONTINUACIÓN DE ENSAMBLE 6. Inserte las tapas en ambos extremos del eje. 9. Inserte una horquilla de ajuste en los dos orificios (Vea Diagrama 6) grandes del eje. (Vea Diagrama 9) Diagrama 6 Diagrama 9 Placa de Ajuste Horquilla de Ajuste Tapa Inserte un pasador en el orificio pequeño del eje.
  • Page 10 CONTINUACIÓN DE ENSAMBLE 11. Deslice el asa en el eje. (Vea Diagrama 12) 14. Coloque el ensamble del eje en la parte posterior de las patas y alinee los orificios. (Vea Diagrama 14) Diagrama 12 Diagrama 14 12. Asegure con dos pernos Allen y tuercas con la llave Allen.
  • Page 11 CONTINUACIÓN DEL ENSAMBLE 16. Con unas pinzas, fije el resorte a la horquilla de Diagrama 19 Pernos de ajuste con un perno de 54 mm. Repita la operación 52 mm en el lado opuesto. (Vea Diagrama 16) Contratuercas Diagrama 16 Resorte Horquilla de Ajuste...

  • Page 12: Ajuste Del Respaldo

    FUNCIONAMIENTO AJUSTE DEL RESPALDO Diagrama 21 Para cambiar de banca a mesa, levante las asas y gire el respaldo como sea necesario. (Vea Diagrama 21) MANTENIMIENTO LIMPIEZA Y CUIDADO ¡PRECAUCIÓN! Evite colocar una fuente de calor sobre o cerca de la superficie, a menos Los paneles son resistentes a barnices y solventes.

  • Page 13: Outils Requis

    H-5947 1 800 295-5510 uline.ca BANC TRANSFORMABLE Montage à deux OUTILS REQUIS personnes recommandé Pince Clé de 8 x 10 mm Clé Allen Lunettes de (inclus) (inclus) sécurité PIÈCES Barre transversale x 2 Dos x 1 Siège x 1 Poignée x 2 Fourche de réglage x 2...
  • Page 14 MONTAGE ASSEMBLY 4. Placez le siège sur les pattes comme illustré, puis IMPORTANT! ne serrez pas trop les boulons ARRÊT pendant l'assemblage. alignez les trous. (Voir Figure 4) Insérez deux boulons de 47 mm dans les trous de la patte gauche. (Voir Figure 1) Figure 4 Siège REMARQUE : Fixez le logo «...
  • Page 15 MONTAGE SUITE 6. Insérez un embout à chaque extrémité de la 9. Insérez une fourche de réglage dans les deux traverse. (Voir Figure 6) grands trous se trouvant sur la traverse. (Voir Figure 9) Figure 6 Figure 9 Traverse Traverse Plaque de réglage Fourche de...
  • Page 16 MONTAGE SUITE 11. Installez une poignée sur la traverse. (Voir Figure 12) 14. Placez l'assemblage de la traverse sur le derrière des pattes, puis alignez les trous. (Voir Figure 14) Figure 12 Figure 14 Poignée 12. Fixez-la à l'aide de deux boulons Allen et écrous en utilisant la clé...
  • Page 17 MONTAGE SUITE 16. À l'aide de la pince, fixez un ressort à la fourche de Figure 19 Boulons de réglage et au boulon de 54 mm. (Voir Figure 16) 52 mm Écrous freinés Figure 16 Ressort Fourche de réglage Boulon de 18.

  • Page 18: Entretien

    FONCTIONNEMENT RÉGLAGE DU DOS Figure 21 Afin de convertir le banc en table, tirez simplement les poignées vers le haut, puis faites pivoter le dos vers le bas et vice versa. (Voir Figure 21) ENTRETIEN NETTOYAGE ET SOINS MISE EN GARDE! Éviter de placer une source de chaleur directement sur, ou à...
