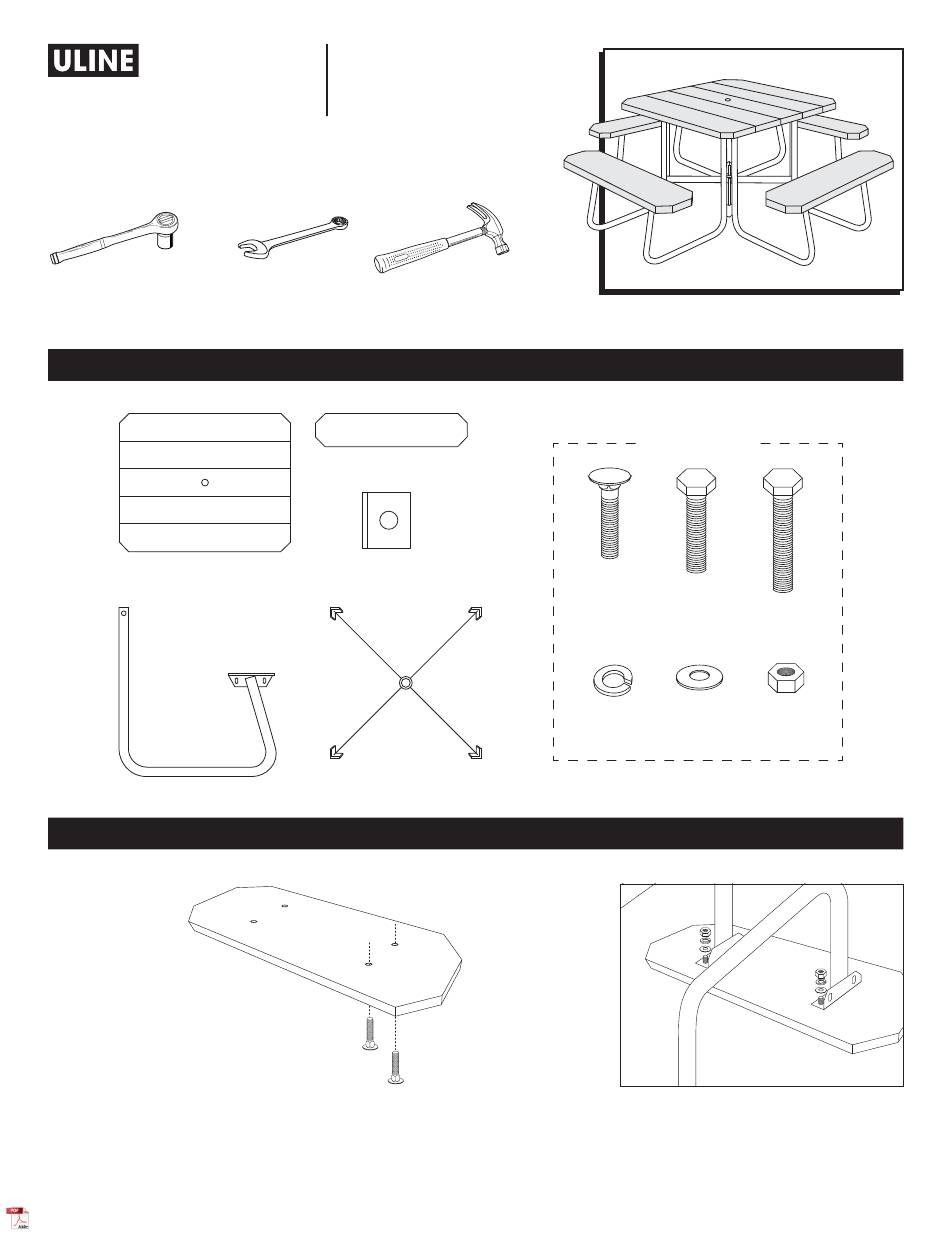

H-5946
THE BIG EIGHT TABLE
TOOLS NEEDED
Rachet with 9/16" Socket
Tabletop x 1
Legs x 8
1.
Push 2⁄"
carriage bolts
through the
pre-drilled
holes of a seat. Use
the hammer to set bolts
firmly into place. (See Figure 1)
PAGE 1 OF 6
1-800-295-5510
uline.com
Combination Wrench
Seat x 4
L Bracket x 4
X-Brace x 1
Figure 1
Bottom
Hammer
PARTS
2⁄" Carriage
Bolt x 16
Lock Washer
ASSEMBLY
2. Attach two
legs to the
seat using a
flat washer,
lock washer,
and hex nut
on each
bolt. It may
help to
position the
seat upside
down on an
elevated surface. (See Figure 2)
Repeat for the remaining three seats.
Para Español, vea páginas 3-4.
Pour le français, consulter les page 5-6.
Hardware Kit x 1
2⁄" Hex Bolt
x 12
3" Hex Bolt
x 4
Flat Washer
Hex Nut
x 32
x 24
x 32
Figure 2
0721 IH-5946
Advertisement
Related Manuals for U-Line The Big Eight Table H-5946
Summary of Contents for U-Line The Big Eight Table H-5946
- Page 1 Para Español, vea páginas 3-4. Pour le français, consulter les page 5-6. H-5946 1-800-295-5510 uline.com THE BIG EIGHT TABLE TOOLS NEEDED Rachet with 9/16" Socket Combination Wrench Hammer PARTS Hardware Kit x 1 Seat x 4 Tabletop x 1 2⁄" Carriage L Bracket x 4 Bolt x 16 2⁄"...
- Page 2 ASSEMBLY CONTINUED 3. Attach a seat assembly to the X-brace using 2⁄" 5. With two people, lift and place the tabletop onto hex bolts. Secure using lock washers and hex nuts the legs with the support braces on the inside of the on the inside of the brace.
-
Page 3: Herramientas Necesarias
H-5946 800-295-5510 uline.mx MESA GRANDE PARA OCHO HERRAMIENTAS NECESARIAS Matraca con Llave Combinada Martillo Dado de 9/16" PARTES 1 Kit de Accesorios 4 Asientos 1 Cubierta de Mesa 4 Soportes en L 16 Pernos de Cabeza 12 Pernos Redonda Hexagonales 4 Pernos de 2⁄"... - Page 4 CONTINUACIÓN DE ENSAMBLE 3. Fije un ensamble de asiento al soporte en X usando 5. Entre dos personas, levantar y colocar la cubierta pernos hexagonales de 2⁄". Fije con rondanas de la mesa sobre las patas con los soportes en el de seguridad y tuercas hexagonales por la interior de las patas, de manera que los orificios parte interior del soporte.
-
Page 5: Outils Requis
H-5946 1-800-295-5510 uline.ca TABLE À PIQUE-NIQUE POUR 8 PERSONNES OUTILS REQUIS Clé à rochet avec douille Clé mixte Marteau de 9/16 po PIÈCES Matériel d'installation x 1 Banc x 4 Dessus de table x 1 Boulon de Support en L x 4 carrosserie de Boulon à... - Page 6 MONTAGE SUITE 3. Fixez un banc au croisillon à l'aide de boulons à 5. Avec l'aide d'une autre personne, soulevez et tête hexagonale de 2 ½ po. Insérez des rondelles placez le dessus de table sur les pattes; les renforts de blocage et des écrous hexagonaux du côté de soutien doivent être situés du côté...
