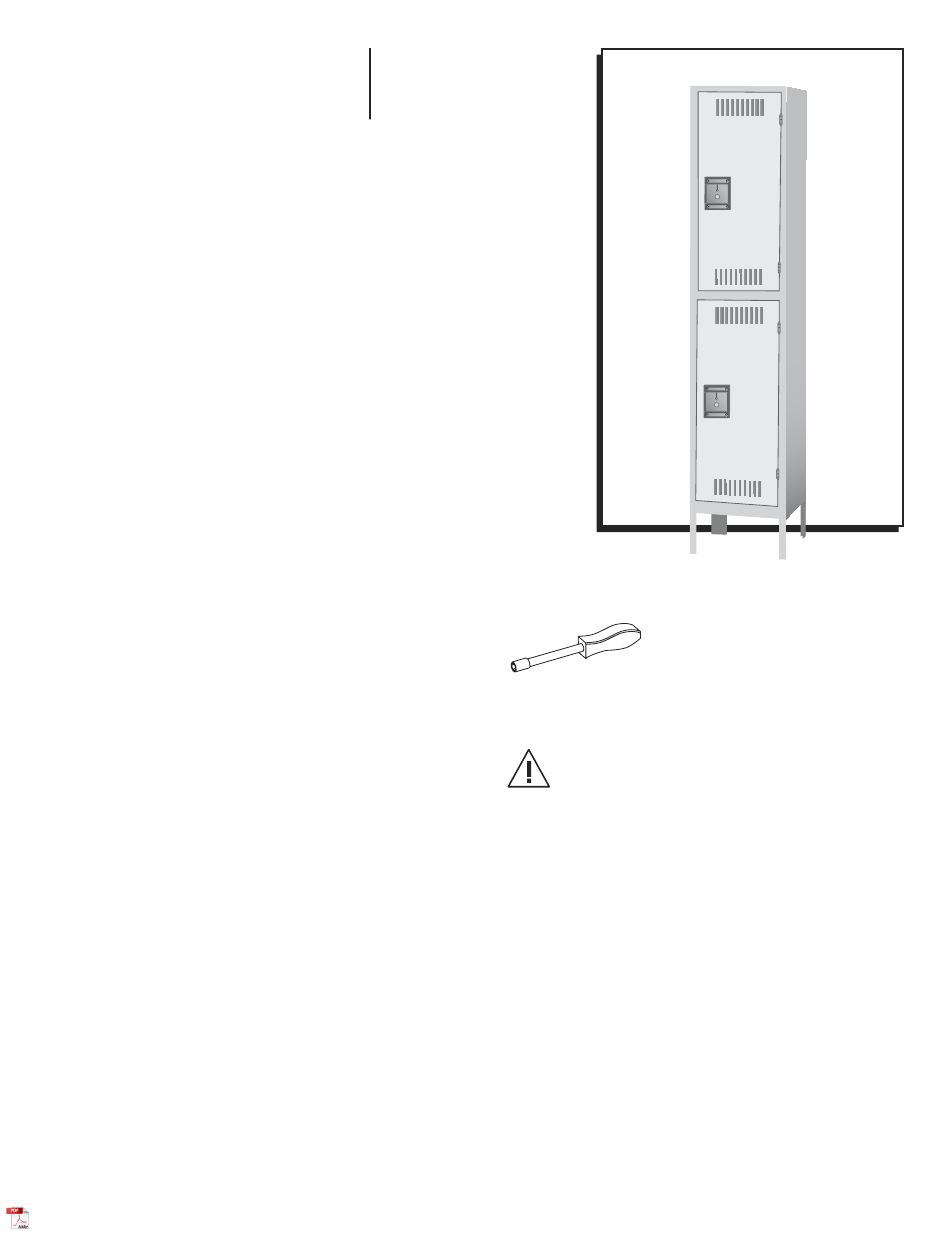

H-1224, H-5532
DOUBLE TIER LOCKER
PAGE 1 OF 12
1-800-295-5510
uline.com
TOOL NEEDED
CAUTION! Some parts may have sharp edges.
Care must be taken when handling various
pieces to avoid injury. For your safety, wear
work gloves when assembling.
Para Español, vea páginas 5-8.
Pour le français, consulter le pages 9-12.
11⁄32" Nut Driver (Included)
0821 IH-1224

Advertisement

loading

Related Manuals for U-Line H-1224

Summary of Contents for U-Line H-1224

  • Page 1 Para Español, vea páginas 5-8. Pour le français, consulter le pages 9-12. π H-1224, H-5532 1-800-295-5510 uline.com DOUBLE TIER LOCKER TOOL NEEDED 11⁄32" Nut Driver (Included) CAUTION! Some parts may have sharp edges. Care must be taken when handling various pieces to avoid injury.
  • Page 2 PARTS PRIMARY ASSEMBLY NO ASSEMBLY REQUIRED DESCRIPTION QTY. DESCRIPTION QTY. Back Push Plug Left Side Latch and Spring Rear Leg Bumper Top/Bottom Shelves Dart Clip Coat Hook Locking Channel Right Side Lock Receiver Locker Door Reinforcement Tab Door Frame Assembly Recessed Handle Number Plate Logo Plate...
  • Page 3 ASSEMBLY INSTRUCTIONS ASSEMBLING MAIN PANELS NOTE: Do not tighten bolts until unit is completely assembled. 1. Locate and separate the left and right-hand sides (2 & 6). Identify the top of each panel. The top of each panel has three holes instead of one. 2.
  • Page 4 ASSEMBLY CONTINUED 7. Insert legs (3) into the corner between the bottom and the side. Bolt the leg to the side using 2 bolts and nuts per leg. (See Figure 4) 8. Place door and frame assemblies (7 & 8) over the locker body.

  • Page 5: Herramienta Necesaria

    π H-1224, H-5532 800-295-5510 uline.mx LOCKER DE DOBLE PUERTA HERRAMIENTA NECESARIA Desarmador para Tuercas 11/32" (Incluido) ¡PRECAUCIÓN! Algunas partes pueden tener bordes filosos. Debe tener cuidado cuando manipule varias piezas para evitar lesiones. Por su seguridad, utilice guantes de trabajo cuando ensamble.
  • Page 6 PARTES ENSAMBLE PRINCIPAL NO REQUIERE ENSAMBLE DESCRIPCIÓN CANT. DESCRIPCIÓN CANT. Parte Posterior Tapa a Presión Lateral Izquierdo Seguro y Resorte Pata Posterior Tope Parte Superior/Inferior Remache de Dardo Gancho para Prendas Marco de Cierre Lateral Derecho Receptor de Cerradura Puerta del Locker Pestaña de Refuerzo Ensamble del Marco de Puerta Asa Empotrada...

  • Page 7: Instrucciones De Ensamble

    INSTRUCCIONES DE ENSAMBLE ENSAMBLE LOS PANELES PRINCIPALES NOTA: No apriete los pernos hasta que la unidad esté completamente ensamblada. 1. Localice y separe los laterales izquierdo y derecho (2 y 6). Identifique la parte superior de cada panel. La parte superior de cada panel tiene 3 orificios en vez de uno.
  • Page 8 CONTINUACIÓN DE ENSAMBLE 7. Inserte las patas (3) dentro de la esquina entre la parte inferior y la lateral. Atornille la pata con los pernos en el lateral utilizando 2 pernos y tuercas por pata. (Vea Diagrama 4) 8. Fije la puerta y el marco ensamblados (7 y 8) sobre el cuerpo del locker.
  • Page 9 π H-1224, H-5532 1-800-295-5510 uline.ca CASIER À DEUX NIVEAUX OUTIL REQUIS Tournevis à douille de 11/32 po (inclus) MISE EN GARDE! Certaines pièces peuvent avoir des bords tranchants. Faites attention lorsque vous manipulez les diverses pièces, afin d'éviter les blessures. Pour votre sécurité, portez des gants de travail lors du montage.
  • Page 10 PIÈCES MONTAGE PRIMAIRE AUCUN MONTAGE REQUIS DESCRIPTION QTÉ DESCRIPTION QTÉ Arrière Bouchon à pression Côté gauche Verrou et ressort Patte arrière Butée Tablettes du haut/bas Agrafe à fléchette Patère Canal de verrouillage Côté droit Récepteur de verrou Porte de casier Onglet de renfort Ensemble de cadres de porte Poignée encastrée...

  • Page 11: Instructions De Montage

    INSTRUCTIONS DE MONTAGE MONTAGE DES PANNEAUX PRINCIPAUX REMARQUE: Ne serrez pas les boulons avant que l'unité ne soit complètement assemblée. 1. Repérez et séparez les côtés gauche et droit (2 et 6). Identifiez le dessus de chaque panneau. Le haut de chaque panneau a trois trous au lieu d'un.
  • Page 12 MONTAGE SUITE 7. Insérez les pattes (3) dans les coins entre le fond et le côté. Boulonnez chaque patte au côté à l'aide de 2 boulons et écrous. (Voir Figure 4) 8. Placez les ensembles de porte et de cadre (7 et 8) par-dessus le corps du casier.
