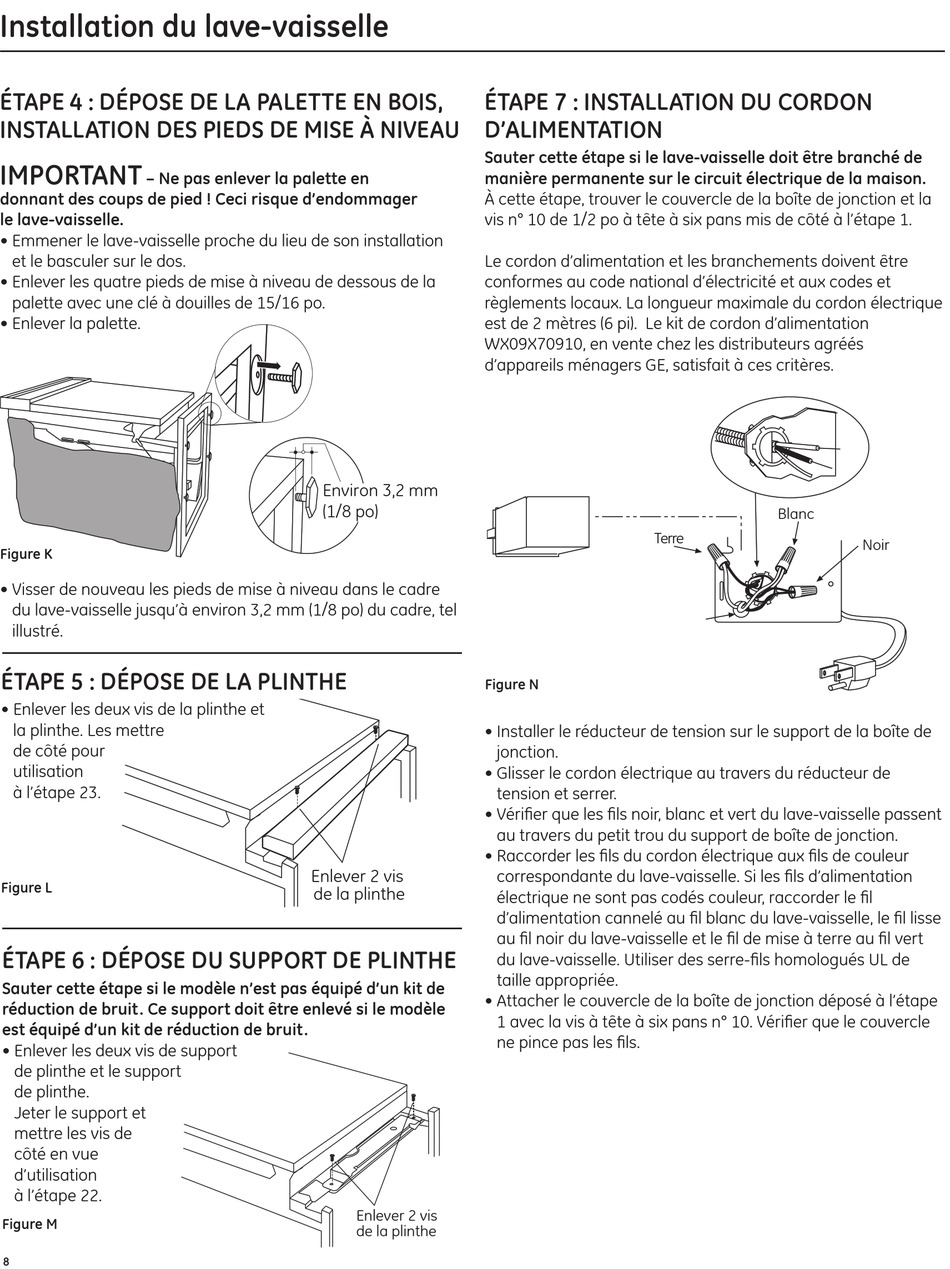

Installation du lave-vaisselle
ÉTAPE 4 : DÉPOSE DE LA PALETTE EN BOIS,
INSTALLATION DES PIEDS DE MISE À NIVEAU
IMPORTANT
– Ne pas enlever la palette en
donnant des coups de pied ! Ceci risque d'endommager
le lave-vaisselle.
• Emmener le lave-vaisselle proche du lieu de son installation
et le basculer sur le dos.
• Enlever les quatre pieds de mise à niveau de dessous de la
palette avec une clé à douilles de 15/16 po.
• Enlever la palette.
Figure K
• Visser de nouveau les pieds de mise à niveau dans le cadre
05A-1183Q
du lave-vaisselle jusqu'à environ 3,2 mm (1/8 po) du cadre, tel
illustré.
ÉTAPE 5 : DÉPOSE DE LA PLINTHE
• Enlever les deux vis de la plinthe et
la plinthe. Les mettre
de côté pour
utilisation
à l'étape 23.
Figure L
ÉTAPE 6 : DÉPOSE DU SUPPORT DE PLINTHE
Sauter cette étape si le modèle n'est pas équipé d'un kit de
réduction de bruit. Ce support doit être enlevé si le modèle
est équipé d'un kit de réduction de bruit.
• Enlever les deux vis de support
de plinthe et le support
de plinthe.
Jeter le support et
mettre les vis de
côté en vue
d'utilisation
à l'étape 22.
Figure M
8
Environ 3,2 mm
(1/8 po)
Enlever 2 vis
de la plinthe
05A-1183A
Enlever 2 vis
de la plinthe
05A-1183A
ÉTAPE 7 : INSTALLATION DU CORDON
D'ALIMENTATION
Sauter cette étape si le lave-vaisselle doit être branché de
manière permanente sur le circuit électrique de la maison.
À cette étape, trouver le couvercle de la boîte de jonction et la
vis n° 10 de 1/2 po à tête à six pans mis de côté à l'étape 1.
Le cordon d'alimentation et les branchements doivent être
conformes au code national d'électricité et aux codes et
règlements locaux. La longueur maximale du cordon électrique
est de 2 mètres (6 pi). Le kit de cordon d'alimentation
WX09X70910, en vente chez les distributeurs agréés
d'appareils ménagers GE, satisfait à ces critères.
Terre
Figure N
• Installer le réducteur de tension sur le support de la boîte de
06C-1683A
jonction.
• Glisser le cordon électrique au travers du réducteur de
tension et serrer.
• Vérifier que les fils noir, blanc et vert du lave-vaisselle passent
au travers du petit trou du support de boîte de jonction.
• Raccorder les fils du cordon électrique aux fils de couleur
correspondante du lave-vaisselle. Si les fils d'alimentation
électrique ne sont pas codés couleur, raccorder le fil
d'alimentation cannelé au fil blanc du lave-vaisselle, le fil lisse
au fil noir du lave-vaisselle et le fil de mise à terre au fil vert
du lave-vaisselle. Utiliser des serre-fils homologués UL de
taille appropriée.
• Attacher le couvercle de la boîte de jonction déposé à l'étape
1 avec la vis à tête à six pans n° 10. Vérifier que le couvercle
ne pince pas les fils.
Blanc
Noir
