Préparation pour l'installation - Alimentation d'eau chaude
PRÉPARATION DE L'ALIMENTATION D'EAU
CHAUDE
Tuyau d'eau chaude
• Le tuyau peut entrer d'un côté ou de l'autre, de l'arrière ou du
sol, dans la zone hachurée montrée à la figure F.
• Le tuyau peut passer dans le même trou que le câble
électrique et le tuyau de vidange. Il est aussi possible de
couper un trou supplémentaire de 38 mm (1-1/2 po) de
diamètre uniquement pour le tuyau d'eau. En cas d'utilisation
d'un cordon d'alimentation avec une fiche, celui-ci doit passer
dans le trou d'alimentation électrique.
Trou de 38 mm
(1-1/2 po)
12,5 cm
de diamètre
Robinet
Eau
chaude
5 cm (2 po)
48 cm (19 po) du mur
de l'armoire
Devant
de l'armoire

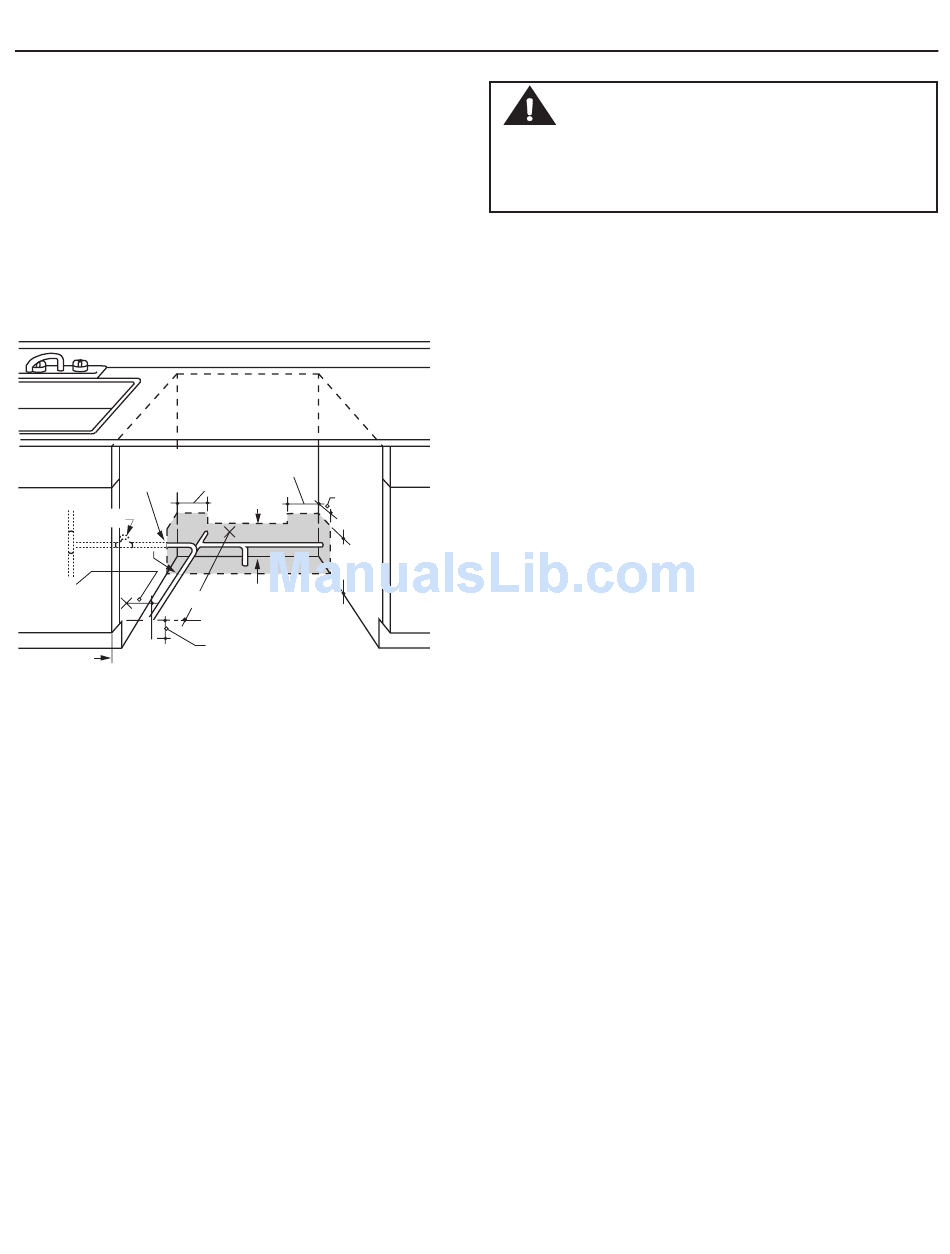

Figure F
661Dia56
Branchement du tuyau d'eau
• Couper l'alimentation d'eau.
• Installer un robinet d'arrêt manuel dans un endroit
accessible - par exemple, sous l'évier. (En option, mais
fortement recommandé et peut être exigé par
les codes locaux.)
• La conduite d'eau se branche au côté gauche inférieur du
lave-vaisselle. Installer la conduite d'alimentation d'eau
chaude avec un tuyau en cuivre de minimum 9 mm (3/8 po).
Acheminer la conduite tel illustré à la figure F et l'amener à un
minimum de 48 cm (19 po) du mur arrière.
• Régler le chauffe-eau pour que l'eau sorte à une température
de 49 à 65 °C (120 à 150 °F).
• Purger la conduite d'eau pour éliminer tous les débris. Laisser
couler l'eau et les débris dans un seau.
• La pression de la conduite d'alimentation d'eau chaude doit
être entre 1,4 et 8,3 bar (20 et 120 psi).
6
12,5 cm
(5 po)
10 cm
10 cm
(5 po)
(4 po)
(4 po)
15 cm
(6 po)
5 cm (2 po) du sol
PRUDENCE :
La pression de la conduite d'alimentation d'eau chaude
doit être d'au moins 1,4 bar (20 psi). Une pression plus
faible risque de causer une fuite dans le robinet et des
dégâts d'eau.
