ProLights TRUSSPOD3BAT User Manual

Truss warmer with triangular shape
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
TRUSSPOD3BAT
TRUSS wARMER wiTh TRiANgULAR ShApE
MANUALE UTENTE
USER MANUAL
IT - EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TRUSSPOD3BAT and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights TRUSSPOD3BAT

Summary of Contents for ProLights TRUSSPOD3BAT

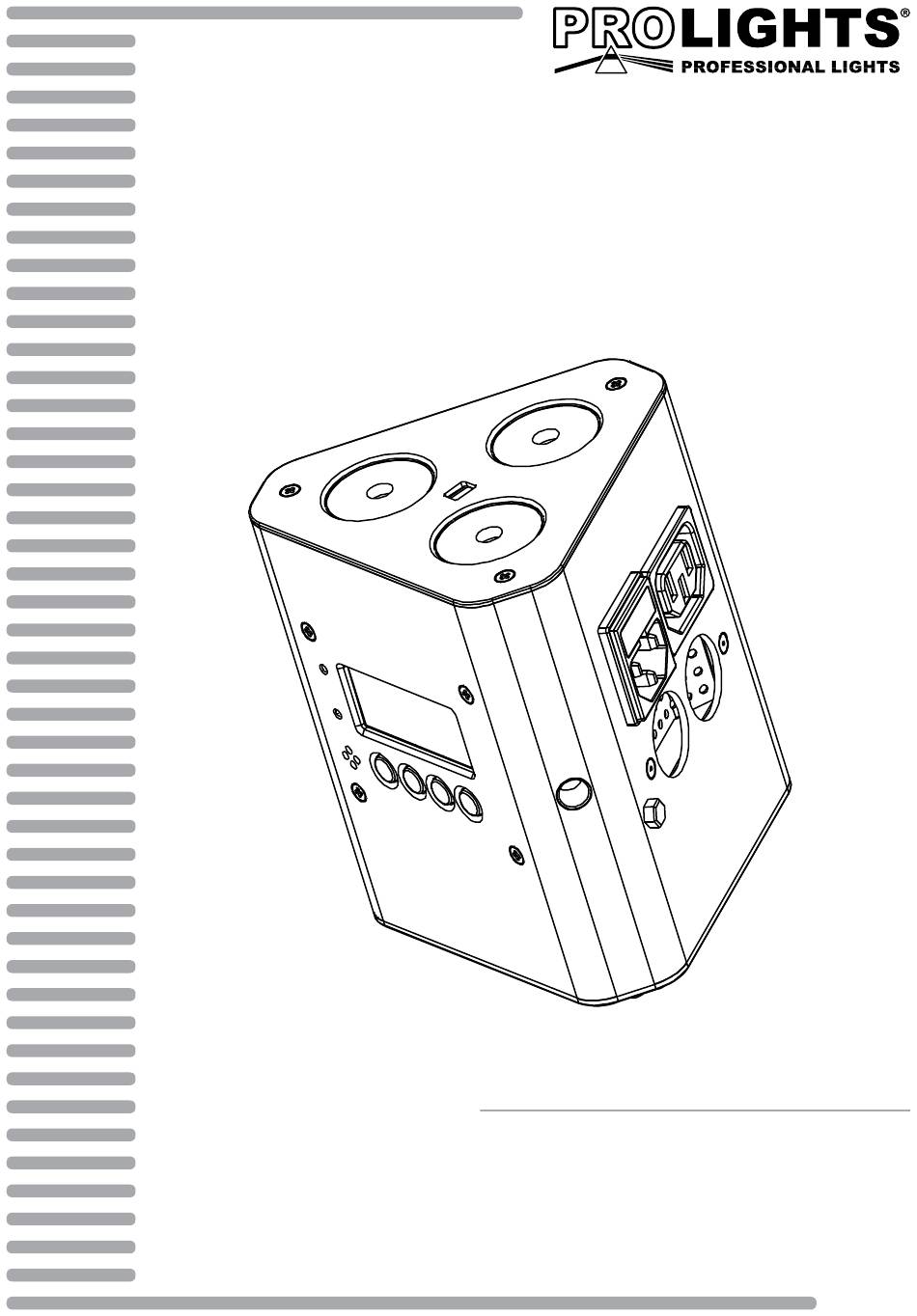

  • Page 1 TRUSSPOD3BAT TRUSS wARMER wiTh TRiANgULAR ShApE MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 17 Funzionamento tramite il controller IRC 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi Certificato di garanzia • TRUSSPOD3BAT Contenuto dell'imballo: • Cavo di alimentazione • Manuale utente...

  • Page 4: Sicurezza

    TRUSSpOD3BAT ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    TRUSSpOD3BAT INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    Il design si rende adatto per utilizzo in appoggio a terra ed anche sospeso mediante i supporti di fissaggio a vite. TRUSSPOD3BAT im- piega 3x3W LED RGB/FullColor, con un’autonomia della batteria di oltre 6 ore continue, ideale come illumi- natore truss, luce d’accento, blinder o cambiacolori, in clubs, eventi mobili o qualsiasi luogo difficilmente...

  • Page 7: Elementi Di Comando E Di Collegamento

    TRUSSpOD3BAT 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI MENU UP DOWN ENTER POWER IN POWER OUT DMX IN DMX OUT Lato 1-2-3 Fig.1 1. LED DI CONTROLLO solo con uno dello stesso tipo (T1A 250V). - LED ROSSO: ricarica batteria 5. POWER OUT output alimentazione per - LED VERDE: batteria carica connessioni di più...

  • Page 8: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il TRUSSPOD3BAT può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio me- diante i fori filettati presenti sul cabinet (fig.2), l’unità può essere montata anche a testa in giù, su una traversa.

  • Page 9: Funzioni E Impostazioni

    Dopo l’uso spegnere l’unità attraverso il medesimo l’interruttore. 3.2 IMPOSTAZIONE BASE Il TRUSSPOD3BAT dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.3). MENU UP DOWN ENTER...

  • Page 10: Struttura Menu

    TRUSSpOD3BAT 3.4 STRUTTURA MENU MENU (LEVEL 1) (LEVEL 2) REMARK 3 CH d (1-512) 8 CH d (1-512) C1: R C2: G C3: B C4: GB C5: RB C6: RG C7: RGB P 1: 3 Colors snap P 2: 3 Colors fade...

  • Page 11: Autoshow

    • Servirsi dei connettori DMX del TRUSSPOD3BAT e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 13.

  • Page 12: Collegamento

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per coman- dare la funzione del primo canale DMX, si deve impostare sul TRUSSPOD3BAT l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con...

  • Page 13: Collegamenti Della Linea Dmx

    TRUSSpOD3BAT 3.13 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - OUTPUT...

  • Page 14: Canali Dmx

    TRUSSpOD3BAT 3.15 CANALI DMX MODE MODE FUNCTION FUNCTION Value Value 3 Ch 8 Ch 0~100% 000 - 255 0~100% 000 - 255 GREEN GREEN 0~100% 000 - 255 0~100% 000 - 255 BLUE BLUE 0~100% 000 - 255 0~100% 000 - 255...

  • Page 15: Funzione Dimmer

    3.17 FUNZIONAMENTO TRAMITE IL CONTROLLER IRC Per comandare il TRUSSPOD3BAT con il telecomando a raggi infrarossi è necessario abilitare la relativa funzione: • Premere il tasto MENU fino a quando sul display non appare [SET], quindi premere ENTER per confer- mare.
  • Page 16 TRUSSpOD3BAT Modalità Sound Active La modalità Sound Active abilita l’unità per il funzionamento a tempo di musica. Per attivare la modalità Sound Active: 1. Premere SOUND sul telecomando. Per regolare la sensibilità sonora in modalità Sound Active: 2. Premere SENSITIVITY sul telecomando.

  • Page 17: Manutenzione

    TRUSSpOD3BAT - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
  • Page 18 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 19 3. 15 DMX control 3. 16 Dimmer 3. 17 Operation through the IRC Controller 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting Warranty • TRUSSPOD3BAT Packing content • Power cord • User manual...

  • Page 20: General Instructions

    TRUSSpOD3BAT WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 21: General Information

    TRUSSpOD3BAT GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 22: Introduction

    FullColor LED, with battery life of over 6 hours continuously, ideal as a light truss, accent lighting, blinder or changers, in clubs, events, furniture, or any place difficult to reach by wiring. TRUSSPOD3BAT is a multi- purpose and user friendly fixture, thanks also to the offered flexibility of control through DMX, auto show, reproduction of static colors through the LED display or the included IR remote controller.

  • Page 23: Operating Elements And Connections

    TRUSSpOD3BAT 1.3 OPERATING ELEMENTS AND CONNECTIONS MENU UP DOWN ENTER POWER IN POWER OUT DMX IN DMX OUT Side 1 - 2 - 3 Fig.1 1. POWER STATUS blown fuse by one of the same type (T1A 250V). RED: charging the battery 5.

  • Page 24: Installation

    2.1 MOUNTING TRUSSPOD3BAT may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stabil- ity and be able to support a weight of 10 times of the unit’s weight.

  • Page 25: Functions And Settings

    After operation, switch off the unit with the power switch. 3.2 BASIC The TRUSSPOD3BAT has a LED display and 4 buttons for access to the functions of the control panel (Fig.3). MENU UP DOWN ENTER MENU...

  • Page 26: Menu Structure

    TRUSSpOD3BAT 3.4 MENU STRUCTURE MENU (LEVEL 1) (LEVEL 2) REMARK 3 CH d (1-512) 8 CH d (1-512) C1: R C2: G C3: B C4: GB C5: RB C6: RG C7: RGB P 1: 3 Colors snap P 2: 3 Colors fade...

  • Page 27: Auto Show

    TRUSSpOD3BAT 3.5 AUTO SHOW This fixture has a built-in automatic program. To access this, please see the below instructions: • Press the button MENU so many times until shows [P--], then press the button ENTER. • Using UP/DOWN button, select one of the programs [P1 - P4].

  • Page 28: Linking

    3.12 DMX ADDRESSING To able to operate the TRUSSPOD3BAT with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the TRUSSPOD3BAT.

  • Page 29: Connection Of The Dmx Line

    TRUSSpOD3BAT 3.13 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 30: Dmx Control

    TRUSSpOD3BAT 3.15 DMX CONTROL MODE MODE FUNCTION FUNCTION Value Value 3 Ch 8 Ch 0~100% 000 - 255 0~100% 000 - 255 GREEN GREEN 0~100% 000 - 255 0~100% 000 - 255 BLUE BLUE 0~100% 000 - 255 0~100% 000 - 255...

  • Page 31: Dimmer

    • Press the MENU button to go back or to meet the waiting time to exit the setup menu. 3.17 OPERATION THROUGH THE IRC CONTROLLER To control the TRUSSPOD3BAT with the infrared remote control: • Press the button MENU repeatedly until [SET], then press button ENTER to confirm.
  • Page 32 TRUSSpOD3BAT To turn on Sound Active mode: 1. Press SOUND on the controller. To adjust sound sensitivity in Sound Active mode: 2. Press SENSITIVITY on the controller. 3. Press %. 4. Press + or – to either increase or decrease sound sensitivity.

  • Page 33: Maintenance

    TRUSSpOD3BAT - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 35 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 40 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
