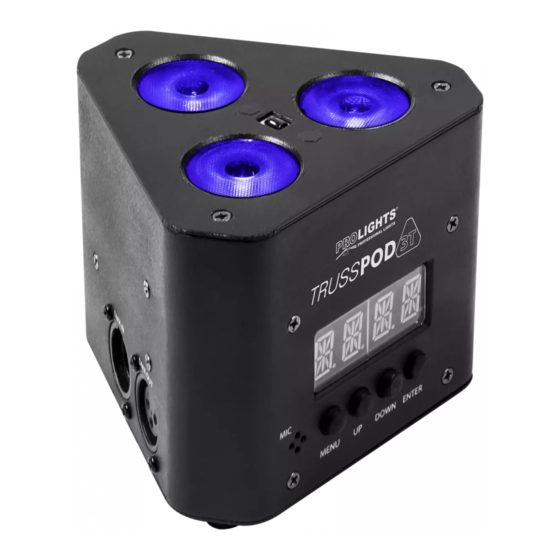

ProLights TRIBE TRUSSPOD3T User Manual

Truss warmer with triangular shape
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
TRUSSPOD3T
TRUSS WARMER WITH TRIANGULAR SHAPE
MANUALE UTENTE
USER MANUAL
IT - EN

Advertisement

Chapters

Table of Contents
loading

Related Manuals for ProLights TRIBE TRUSSPOD3T

Summary of Contents for ProLights TRIBE TRUSSPOD3T

  • Page 1 TRUSSPOD3T TRUSS WARMER WITH TRIANGULAR SHAPE MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    TRUSSPOD3T INDICE Sicurezza Avvertenze generali Attenzioni e precauzioni per l’installazione 1 Introduzione 1. 1 Descrizione 1. 2 Specifiche tecniche 1. 3 Elementi di comando e di collegamento 2 Installazione 2. 1 Montaggio 3 Funzioni e impostazioni 3. 1 Funzionamento 3. 2 Impostazione base 3.

  • Page 4: Avvertenze Generali

    TRUSSPOD3T ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Introduzione

    TRUSSPOD3T - 1 - INTRODUZIONE 1.1 DESCRIZIONE TRUSSPOD3T è un illuminatore per truss di forma triangolare, dalle dimensioni compatte e disegnato per essere compatibile con truss di qualsiasi sezione e forma. Il design si rende adatto per utilizzo in appoggio a terra ed anche sospeso mediante i supporti di fissaggio a vite.

  • Page 6: Elementi Di Comando E Di Collegamento

    TRUSSPOD3T 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI MEMU UP DOWN ENTER Power IN Power OUT DMX IN DMX OUT Lato 1-2-3 Fig.1 1. PANNELLO DI CONTROLLO con display e 4 5. POWER OUT output alimentazione per pulsanti per accesso e gestione delle diverse connessioni di più...

  • Page 7: Installazione

    TRUSSPOD3T - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il TRUSSPOD3T può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio mediante i fori filettati presenti sul cabinet (fig.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 8: Funzioni E Impostazioni

    TRUSSPOD3T - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Per accendere il TRUSSPOD3T, collegare l’estensione POWER IN al cavo di alimentazione e inserire la spina in una presa di rete (100-240V~/50-60Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma.

  • Page 9: Struttura Menu

    TRUSSPOD3T 3.3 STRUTTURA MENU MENU (LEVEL 1) (LEVEL 2) REMARK 3 CH d (1-512) 8 CH d (1-512) C1: R C2: G C3: B C4: GB C5: RB C6: RG C7: RGB P 1: 3 Colors snap P 2: 3 Colors fade P 3: 7 Colors snap P 4: 7 Colors fade S (1-100)

  • Page 10: Autoshow

    TRUSSPOD3T 3.4 AUTOSHOW Per entrare nella modalità automatica e permettere all’unità di svolgere il suo programma Show autono- mamente: • Premere il tasto MENU fino a quando sul display non appare [P--]. • Usare i tasti UP/DOWN per selezionare il programma [P1 - P4]. •...

  • Page 11: Collegamento

    TRUSSPOD3T 3.9 COLLEGAMENTO 1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria servendosi di un cavo XLR a 3 poli. 2. Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità secondaria ecc.

  • Page 12: Collegamenti Della Linea Dmx

    TRUSSPOD3T 3.12 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - OUTPUT DMX - INPUT Presa XLR Spina XLR...

  • Page 13: Canali Dmx

    TRUSSPOD3T 3.14 CANALI DMX MODE MODE FUNCTION FUNCTION Value Value 3 Ch 8 Ch 0~100% 000 - 255 0~100% 000 - 255 GREEN GREEN 0~100% 000 - 255 0~100% 000 - 255 BLUE BLUE 0~100% 000 - 255 0~100% 000 - 255 COLOR No function 000 - 015...

  • Page 14: Funzione Dimmer

    TRUSSPOD3T 3.15 FUNZIONE DIMMER • Per entrare nella modalità dimmer e scegliere e simulare diverse curve dimming, premere il tasto MENU ripetutamente fino a quando sul display non compare [dIM], quindi premere il tasto ENTER. • Premere il tasto UP/DOWN per selezionare [OFF - dIM1 - dIM2 - dIM3]. •...

  • Page 15: Manutenzione

    TRUSSPOD3T - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata. •...

  • Page 16: Risoluzione Dei Problemi

    TRUSSPOD3T 4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Il proiettore non illumina Tutti i colori impostati a 0 Incrementare i valori dei canali colori •...
  • Page 17 TRUSSPOD3T...
  • Page 18 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 19 TRUSSPOD3T TABLE OF CONTENTS Safety General instructions Warnings and installation precautions 1 Introduction 1. 1 Description 1. 2 Technical specifications 1. 3 Operating elements and connections 2 Installation 2. 1 Mounting 3 Functions and settings 3. 1 Operation 3. 2 Basic 3.

  • Page 20: General Instructions

    TRUSSPOD3T WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 21: Introduction

    TRUSSPOD3T - 1 - INTRODUCTION 1.1 DESCRIPTION TRUSSPOD3T is a truss warmer with triangular shape, its compact sizes allow to fit in standard trusses of every shape and dimension. The design concept makes it suitable to use both for ground stacking or hang on a truss thanks to the screw omega support.

  • Page 22: Operating Elements And Connections

    TRUSSPOD3T 1.3 OPERATING ELEMENTS AND CONNECTIONS MEMU UP DOWN ENTER Power IN Power OUT DMX IN DMX OUT Side 1 - 2 - 3 Fig.1 1. CONTROL PANEL with display and 4 button 5. POWER OUT: connect to supply power to the used to access the control panel functions next unit.

  • Page 23: Installation

    TRUSSPOD3T - 2 - INSTALLATION 2.1 MOUNTING TRUSSPOD3T may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 24: Functions And Settings

    TRUSSPOD3T - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240V~/50-60Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. To switch off, disconnect the mains plug from the socket.

  • Page 25: Menu Structure

    TRUSSPOD3T 3.3 MENU STRUCTURE MENU (LEVEL 1) (LEVEL 2) REMARK 3 CH d (1-512) 8 CH d (1-512) C1: R C2: G C3: B C4: GB C5: RB C6: RG C7: RGB P 1: 3 Colors snap P 2: 3 Colors fade P 3: 7 Colors snap P 4: 7 Colors fade S (1-100)

  • Page 26: Auto Show

    TRUSSPOD3T 3.4 AUTO SHOW This fixture has a built-in automatic program. To access this, please see the below instructions: • Press the button MENU so many times until shows [P--], then press the button ENTER. • Using UP/DOWN button, select one of the programs [P1 - P4]. •...

  • Page 27: Linking

    TRUSSPOD3T 3.9 LINKING 1. Connect the DMX OUT of the master unit via 3-pole XLR cable to the DMX IN of the first slave unit. 2. Connect the DMX OUT of the first slave unit to the DMX IN of the second slave unit, etc. until all units are connected in a chain.

  • Page 28: Connection Of The Dmx Line

    TRUSSPOD3T 3.12 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket Pin1 : GND - Shield Pin2 : - Negative Pin3 : + Positive...

  • Page 29: Dmx Control

    TRUSSPOD3T 3.14 DMX CONTROL MODE MODE FUNCTION FUNCTION Value Value 3 Ch 8 Ch 0~100% 000 - 255 0~100% 000 - 255 GREEN GREEN 0~100% 000 - 255 0~100% 000 - 255 BLUE BLUE 0~100% 000 - 255 0~100% 000 - 255 COLOR No function 000 - 015...

  • Page 30: Dimmer

    TRUSSPOD3T 3.15 DIMMER • Enter in Dimmer mode to select specific dimming curve, press the button MENU so many times until shows [dIM], and press the button ENTER to confirm. • Press the button UP/DOWN to select [OFF - dIM1 - dIM2 - dIM3]. •...

  • Page 31: Maintenance

    TRUSSPOD3T - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down. •...

  • Page 32: Troubleshooting

    TRUSSPOD3T 4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • All color faders set to 0 Increase the value of the color channels •...
  • Page 36 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
