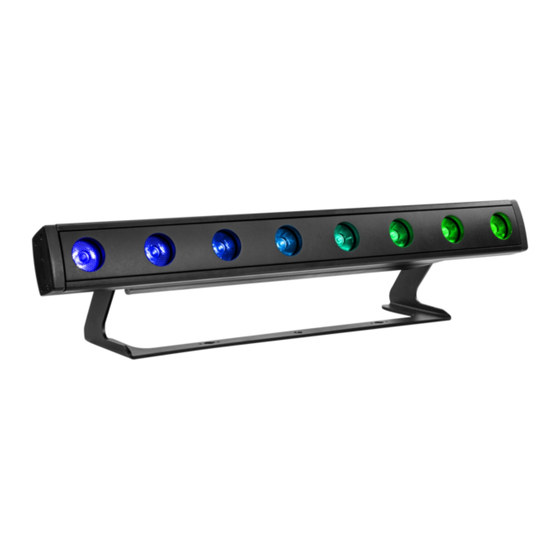

ProLights Z8STRIP User Manual

Outdoor battery led batten
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Z8STRIP
OUTDOOR BATTERY LED BATTEN
MANUALE UTENTE
USER MANUAL
IT - EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Z8STRIP and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ProLights Z8STRIP

Summary of Contents for ProLights Z8STRIP

  • Page 1 Z8STRIP OUTDOOR BATTERY LED BATTEN MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 19 Impostazioni wireless 3. 20 Key Lock 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Risoluzione dei problemi • Z8STRIP Contenuto dell'imballo: • Staffa di fissaggio • Cavo di alimentazione • Cavi di segnale • Manuale utente...

  • Page 4: Sicurezza

    Z8STRIP ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Introduzione

    Z8STRIP è dotata di una batteria al litio che fornisce fino a 16 ore di autonomia (in color-changing) e di controllo W-DMX, per operazioni cable-free. Il robusto corpo in alluminio pressofuso IP65 e il design cura- to ed elegante consentono applicazioni sia in ambienti indoor e sia outdoor.
  • Page 6 Z8STRIP Corpo e alimentazione • Grado di protezione: IP65, per uso outdoor • Corpo in alluminio pressofuso ad alta resistenza • Silenziosità di funzionamento, proiettore privo di ventole e struttura disegnata per avere una dissipa- zione a convezione naturale • Pannello frontale realizzato in vetro temperato •...

  • Page 7: Elementi Di Comando E Di Collegamento

    Z8STRIP 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI Pannello Posteriore Fig.2 1. STAFFA DI MONTAGGIO 2. VITE DI FISSAGGIO per la staffa di montaggio 3. CONNETTORE IP POWER IN (PowerCON TRUE IN) per operazioni di ricarica con cavo di alimentazione collegato ad una presa di rete (100-240V~/50-60Hz) 4.

  • Page 8: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Z8STRIP può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla doppia staffa (fig.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    è collegato e non in funzione, accertarsi che l’interruttore ON/OFF sia in posizione OFF. 3.3 IMPOSTAZIONE BASE Lo Z8STRIP dispone di un black OLED display e 4 pulsanti per accesso alle funzioni del pannello di con- trollo (fig.4). Mode...

  • Page 10: Struttura Menu

    Z8STRIP 3.4 STRUTTURA MENU MENU (LEVEL 1) (LEVEL 2) (LEVEL 3) REMARK Auto Show Auto Show Speed < Auto 0 > < Auto 1 > < 100 > Sets auto program speed < Auto 2 > < 100 > (slow to fast) <...
  • Page 11 Z8STRIP Back Light Back Light Default: On < On > < On > On: background light always On < 10 s > 10 s: Off after 10 seconds < 20 s > 20 s: Off after 20 seconds < 30 s >...

  • Page 12: Modalità Automatica

    • Sull’unità MASTER selezionare il programma desiderato come indicato nel paragrafo 3.5 • Servirsi dei connettori DMX dello Z8STRIP e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 15.

  • Page 13: Modalità Dmx

    Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo ca- nale DMX, si deve impostare sul Z8STRIP l’indirizzo di start 33. Le altre funzioni del pannello saranno asse- gnate automaticamente agli indirizzi successivi.

  • Page 14: Collegamenti Della Linea Dmx

    Z8STRIP 3.12 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 15: Canali Dmx

    Z8STRIP 3.14 CANALI DMX 4 CANALI MODE FUNCTION MODE FUNCTION Value 10 Ch Value 4 Ch WHITE 0~100% 000 - 255 0~100% 000 - 255 STROBE/AUTO SPEED GREEN No Function 000 - 010 0~100% 000 - 255 Strobe slow to fast...
  • Page 16 Z8STRIP MODE FUNCTION MODE FUNCTION Value 32 Ch Value 10 Ch GREEN 4 AUTO SPEED 0~100% 000 - 255 Speed slow to fast 000 - 255 BLUE 4 DIMMER SPEED MODE 0~100% 000 - 255 Preset dimmer speed from display menu...
  • Page 17 Z8STRIP 37 CANALI MODE MODE FUNCTION FUNCTION Value Value 37 Ch 37 Ch WHITE 5 RED 1 0~100% 000 - 255 0~100% 000 - 255 RED 6 GREEN 1 0~100% 000 - 255 0~100% 000 - 255 GREEN 6 BLUE 1...
  • Page 18 Z8STRIP MODE FUNCTION Value 37 Ch Auto Program 12 198 - 214 Auto Program 13 215 - 231 Auto Program 14 232 - 255 AUTO SPEED Speed slow to fast 000 - 255 STROBE No Function 000 - 010 Strobe slow to fast...

  • Page 19: Dimmer

    Z8STRIP 3.15 DIMMER • Per entrare nella modalità dimmer e scegliere di simulare diverse curve dimming, premere il tasto MODE ripetutamente fino a quando sul display non compare Dimmer Mode, quindi premere il tasto ENTER. • Premere il tasto UP/DOWN per selezionare: Off - Dimmer 1 - Dimmer 2 - Dimmer 3.

  • Page 20: Key Lock

    A questo punto collegare l’eventuale console DMX all’unità wifi per aprire la comunicazione con lo Z8STRIP. • Per effettuare il reset dell'unità selezionare invece la funzione Wireless Reset attraverso i tasti UP/DOWN, quindi premere il tasto ENTER.

  • Page 21: Risoluzione Dei Problemi

    Z8STRIP 4.2 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Il dispositivo non illumina...
  • Page 22 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 23 3. 18 White balance 3. 19 Wireless setting 3. 20 Key Lock 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Trouble shooting • Z8STRIP Packing content • Mount bracket • Power cable • Signal cable • User manual...

  • Page 24: General Instructions

    Z8STRIP WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 25: Introduction

    - 1 - INTRODUCTION 1.1 DESCRIPTION Z8STRIP is a new generation battery operated fixture that marks a new step in the wireless lighting tech- nology. Z8STRIP is candidated to be one of the brightest outdoor battery LED batten in the market featur- ing 8x10W CREE XML LEDs with single pixel control, high efficiency optics and RGBW/FC color calibration system for a precise reproduction of the full spectrum.
  • Page 26 Z8STRIP Structure and Power supply • Protection: IP65, for temporary outdoor use • Sturdy die-cast aluminium body conceived for long-time durability and demanding applications • Silent operations, due to natural cooling of the peculiar chassis and to absence of fans •...

  • Page 27: Operating Elements And Connections

    Z8STRIP 1.3 OPERATING ELEMENTS AND CONNECTIONS Rear panel Fig.2 1. MOUNTING BRACKET 2. SCREW for the mounting bracket 3. IP POWER CONNECTOR (PowerCON TRUE IN): for recharge operations with power cable. 4. LOAD/STORAGE BATTERY SWITCH 5. SCREW-IN PROTECTIVE VENTS 6. CONTROL PANEL with display and 4 button...

  • Page 28: Installation

    2.1 MOUNTING Z8STRIP may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 29: Functions And Settings

    ON/OFF switch is in the OFF position. 3.3 BASIC SETUP The Z8STRIP has a black OLED display and 4 buttons for access to the functions of the control panel (fig.4). Mode Enter...

  • Page 30: Menu Structure

    Z8STRIP 3.4 MENU STRUCTURE MENU (LEVEL 1) (LEVEL 2) (LEVEL 3) REMARK Auto Show Auto Show Speed < Auto 0 > < Auto 1 > < 100 > Sets auto program speed < Auto 2 > < 100 > (slow to fast) <...
  • Page 31 Z8STRIP Back Light Back Light Default: On < On > < On > On: background light always On < 10 s > 10 s: Off after 10 seconds < 20 s > 20 s: Off after 20 seconds < 30 s >...

  • Page 32: Auto Show

    Z8STRIP 3.5 AUTO SHOW If no DMX control signal is present at the DMX INPUT, the unit independently runs through its show pro- gramme provided that the blackout mode is switched off: • Press the button MODE so many times until the display shows Auto Show, then press the button ENTER.

  • Page 33: Dmx Addressing

    3.11 DMX ADDRESSING To able to operate the Z8STRIP with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX chan- nel, adjust the start address 33 on the Z8STRIP.

  • Page 34: Connection Of The Dmx Line

    Z8STRIP 3.12 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 35: Dmx Control

    Z8STRIP 3.14 DMX CONTROL 4 CHANNELS MODE FUNCTION MODE FUNCTION Value 10 Ch Value 4 Ch WHITE 0~100% 000 - 255 0~100% 000 - 255 STROBE/AUTO SPEED GREEN No Function 000 - 010 0~100% 000 - 255 Strobe slow to fast...
  • Page 36 Z8STRIP MODE FUNCTION MODE FUNCTION Value 32 Ch Value 10 Ch GREEN 4 AUTO SPEED 0~100% 000 - 255 Speed slow to fast 000 - 255 BLUE 4 DIMMER SPEED MODE 0~100% 000 - 255 Preset dimmer speed from display menu...
  • Page 37 Z8STRIP 37 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 37 Ch 37 Ch WHITE 5 RED 1 0~100% 000 - 255 0~100% 000 - 255 RED 6 GREEN 1 0~100% 000 - 255 0~100% 000 - 255 GREEN 6 BLUE 1...
  • Page 38 Z8STRIP MODE FUNCTION Value 37 Ch Auto Program 12 198 - 214 Auto Program 13 215 - 231 Auto Program 14 232 - 255 AUTO SPEED Speed slow to fast 000 - 255 STROBE No Function 000 - 010 Strobe slow to fast...

  • Page 39: Dimmer

    4. Press the MODE button to go back or to meet the waiting time to exit from the setup menu automati- cally. Fixture Hours This option shows the user the amount of hours the Z8STRIP has been in use throughout its lifetime. Select Fixture Hours. Version This option shows the user the software version currently installed in the unit.

  • Page 40: Key Lock

    Then connect any DMX console to wifi unit for to open the communication with the Z8STRIP unit. • To reset the unit press the MODE button until the display shows Wireless Reset, then press the ENTER button.

  • Page 41: Maintenance

    Z8STRIP - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 42 Note...
  • Page 43 Note...
  • Page 44 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
