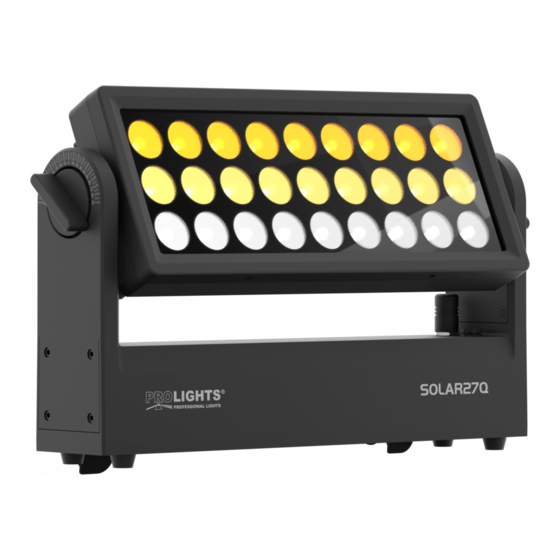

ProLights SOLAR27Q User Manual

Outdoor compact washlight
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
SOLAR27Q
OUTDOOR COMPACT WASHLIGHT
USER MANUAL
MANUALE UTENTE
EN - IT

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SOLAR27Q and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights SOLAR27Q

Summary of Contents for ProLights SOLAR27Q

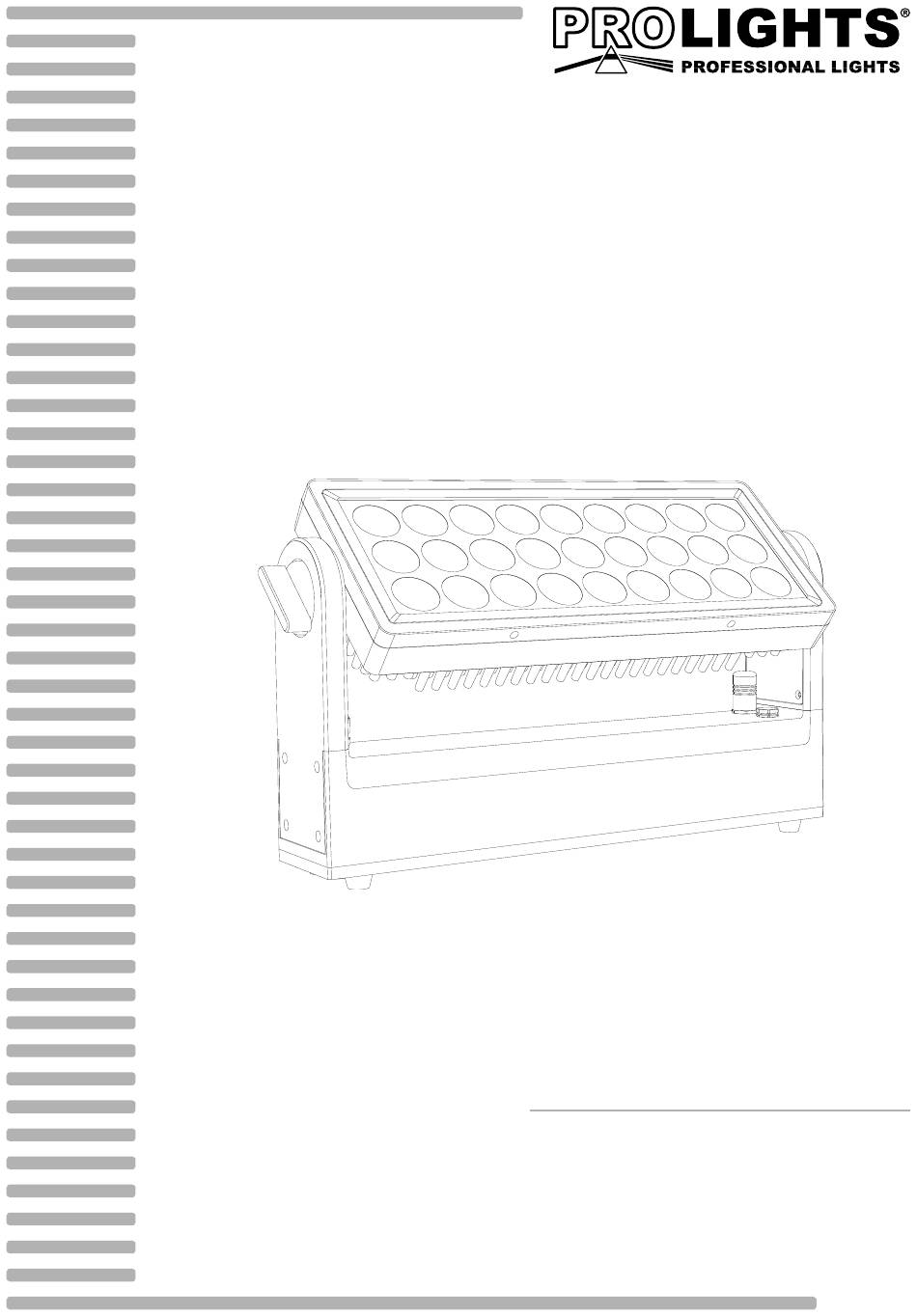

  • Page 1 SOLAR27Q OUTDOOR COMPACT WASHLIGHT USER MANUAL MANUALE UTENTE EN - IT...
  • Page 2 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteris- tics stated in this instruction manual at any time and without prior notice.

  • Page 3: Table Of Contents

    3. 19 Connection of the DMX line 3. 20 Construction of the DMX termination 3. 21 DMX control 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Trouble shooting • SOLAR27Q Packing content • S27QFILTER60 • Power cable • User manual...

  • Page 4: Safety

    SOLAR27Q WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 5: Introduction

    Equipped with 27x10W RGBW full colour LEDs, delivering superior colour mixing. Featuring a slim size as well as the multiple interchangeable optics through magnets, including asymmetrical filters which, all together, make the SOLAR27Q an incredibly flexible device for indoor use and outdoor. Whilst highly-powerful, the SOLAR27Q also benefits from being silent.
  • Page 6 SOLAR27Q • Display: black OLED high resolution display • Firmware upgrade: yes, via USB-DMX interface (UPBOX1) not included • Master/Slave: for synchronized operation of more units linked in a chain ELECTRONICS • Dimmer: linear 0~100% electronic dimmer • Dimmer curves: different dimming curves available •...

  • Page 7: Operating Elements And Connections

    SOLAR27Q 1.3 OPERATING ELEMENTS AND CONNECTIONS 1. KNOB 2. W-DMX receiver 3. POWER IN (PowerCON TRUE IN): for connection to a socket (100-240V/50-60Hz) via the supplied mains cable, 4. DMX IN (5-pole XLR): 1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C.

  • Page 8: Installation

    2.1 MOUNTING The SOLAR27Q may be set up on a solid and even surface. By means of the fixing facilities of the baseplate, the unit can also be mounted upside down to a cross arm. The base plate is shown in fig.3. For fixing, stable mounting clips are required.

  • Page 9: Functions And Settings

    Connect the supplied main cable to a socket (100-240V~/50-60Hz). The unit will run built-in program to reset all motors to their home position. Shortly after that the SOLAR27Q is ready for operation. To switch off, disconnect the mains plug from the socket. For a more convenient operation it is recommended to connect the unit to a socket which can be switched on and off via light switch.

  • Page 10: Menu Structure

    SOLAR27Q 3.3 MENU STRUCTURE MENU CONNECT DMX Address 1-512 ð ð DMX Mode ð 10CH 13CH 17CH Wireless Receive On/Off On/Off ð ð Receive Reset No/Yes ð Wireless on DMX No/Yes ð SET UP Screen Backlight On/10s/20s/30s ð ð ð...

  • Page 11: Linking

    The projector has a DMX channel configuration that can be accessed from the control panel. In order to control SOLAR27Q with a light control unit, the DMX start address must be set for the first DMX channel. If, for example, the address 33 is provided on the control unit to control the function of the first DMX chan- nel, the start address 33 must be set on the SOLAR27Q.

  • Page 12: Wireless

    SOLAR27Q DMX Address: 38 DMX Address: 43 DMX Address: 48 DMX Address: 53 ... . DMX512 Controller Fig.5 - Example of a DMX 5-channel configuration 3.8 WIRELESS To change the wireless control settings, proceed as follows: •...

  • Page 13: Dimmer Mode

    SOLAR27Q with the settings. If this function is activated, the keys are locked automatically. To disable or temporarily disable or disable the key lock function, press the keys in the following order to regain access to the menu commands: UP, DOWN, UP, DOWN, ENTER. Select YES to activate the function or NO to deactivate it.

  • Page 14: Master/Slave

    • Press the UP/DOWN button to scroll through the menu, then select one of the following information and press the ENTER button to display it. - Fixture Time - This option shows the user the amount of hours the SOLAR27Q has been in use throughout its lifetime.

  • Page 15: Connection Of The Dmx Line

    SOLAR27Q 3.19 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 16: Dmx Control

    SOLAR27Q 3.21 DMX CONTROL 5 CHANNEL 10 CHANNEL MODE MODE FUNCTION FUNCTION Value Value 5 Ch 10 Ch DIMMER 0~100% 000 - 255 0~100% 000 - 255 GREEN 0~100% 000 - 255 0~100% 000 - 255 GREEN BLUE 0~100% 000 - 255...
  • Page 17 SOLAR27Q 10 CHANNEL 13 CHANNEL MODE MODE FUNCTION FUNCTION Value Value 10 Ch 13 Ch EFFECTS RED 1 NO Function 000-010 0~100% 000 - 255 Effect 1 011-037 GREEN 1 Effect 2 038-064 0~100% 000 - 255 Effect 3 065-091...
  • Page 18 SOLAR27Q 17 CHANNEL MODE FUNCTION Value 17 Ch DIMMER 0~100% 000 - 255 STROBE 1 No function 000 - 010 Strobe Slow to Fast 011 - 255 STROBE 2 No function 000 - 010 Strobe Slow to Fast 011 - 255...

  • Page 19: Maintenance

    SOLAR27Q - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 20 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualun- que momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.
  • Page 21 3. 19 Collegamenti della linea DMX 3. 20 Costruzione del terminatore DMX 3. 21 Canali DMX 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Risoluzione dei problemi • SOLAR27Q Contenuto dell'imballo: • S27QFILTER60 • Cavo di alimentazione • Manuale utente...

  • Page 22: Avvertenze Generali

    SOLAR27Q ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 23: Introduzione

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE SOLAR27Q è un proiettore wash da esterno compatto e privo di ventole, offre una straordinaria lumino- sità di 10’832 lumen. E’ composto da 27 led RGBW Full Color da 10W garantendo un ottima miscelazione colore.
  • Page 24 SOLAR27Q • Display: display black OLED ad alta risoluzione • Aggiornamento firmware: si, con interfaccia USB-DMX (UPBOX1) non inclusa • Master/Slave: per il controllo di più unità collegate in catena ELETTRONICA • Dimmer: 0~100% lineare, elettronico • Curve dimmer: curve dimmer regolabili •...

  • Page 25: Elementi Di Comando E Di Collegamento

    SOLAR27Q 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO 1. MANOPOLA DI FISSAGGIO 2. Ricevitore W-DMX 3. POWER IN (PowerCON TRUE IN): per il colle- gamento ad una presa di rete (100-240V~/50- 60Hz) tramite il cavo rete in dotazione. 4. DMX IN (XLR a 5 poli): 1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C.

  • Page 26: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il SOLAR27Q può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può essere montata anche a testa in giù, su una traversa (fig.3). Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 27: Funzioni E Impostazioni

    60Hz). La testa mobile e tutti i motori di comando si mettono in una precisa posizione di partenza. Poco dopo l’unità è pronta. Per spegnere il SOLAR27Q, staccare la spina dalla presa di rete. Per maggiore como- dità è consigliabile collegare l’unità con una presa comandata da un interruttore.

  • Page 28: Struttura Menu

    SOLAR27Q 3.3 STRUTTURA MENU MENU CONNECT DMX Address 1-512 ð ð DMX Mode ð 10CH 13CH 17CH Wireless Receive On/Off On/Off ð ð Receive Reset No/Yes ð Wireless on DMX No/Yes ð SET UP Screen Backlight On/10s/20s/30s ð ð ð...

  • Page 29: Collegamento

    Per il funzionamento tramite un’unità di controllo della luce con protocollo DMX512, è sufficiente collega- re SOLAR27Q al controller. Il proiettore ha una configurazione del canale DMX a cui è possibile accedere dal pannello di controllo. Per controllare SOLAR27Q con un’unità di controllo della luce, è necessario im- postare l’indirizzo di avvio DMX per il primo canale DMX.

  • Page 30: Wireless

    SOLAR27Q Indirizzo DMX: 38 Indirizzo DMX: 43 Indirizzo DMX: 48 Indirizzo DMX: 53 ... . DMX512 Controller Fig.5 - Esempio di configurazione a 5 canali DMX 3.8 WIRELESS Per modificare le impostazioni del controllo wireless, procedere come segue: •...

  • Page 31: Modalità Dimmer

    SOLAR27Q camente. Per disabilitare o disabilitare temporaneamente o disabilitare la funzione di blocco dei tasti, premere i tasti nel seguente ordine per riottenere l’accesso ai comandi del menu: UP, DOWN, UP, DOWN, ENTER. Selezionare YES per attivare la funzione o NO per disattivarla.

  • Page 32: Master/Slave

    • Premere il pulsante UP/DOWN per scorrere il menu, quindi selezionare una delle seguenti informazioni e premere il tasto ENTER per visualizzarlo. - Fixture Time - Questa opzione mostra all’utente il numero di ore in cui il SOLAR27Q è stato utilizzato per tutta la sua durata.

  • Page 33: Collegamenti Della Linea Dmx

    SOLAR27Q 3.19 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 34: Canali Dmx

    SOLAR27Q 3.21 CANALI DMX 5 CANALI 10 CANALI MODE MODE FUNCTION FUNCTION Value Value 5 Ch 10 Ch DIMMER 0~100% 000 - 255 0~100% 000 - 255 GREEN 0~100% 000 - 255 0~100% 000 - 255 GREEN BLUE 0~100% 000 - 255...
  • Page 35 SOLAR27Q 10 CANALI 13 CANALI MODE MODE FUNCTION FUNCTION Value Value 10 Ch 13 Ch EFFECTS RED 1 NO Function 000-010 0~100% 000 - 255 Effect 1 011-037 GREEN 1 Effect 2 038-064 0~100% 000 - 255 Effect 3 065-091...
  • Page 36 SOLAR27Q 17 CHANNEL MODE FUNCTION Value 17 Ch DIMMER 0~100% 000 - 255 STROBE 1 No function 000 - 010 Strobe Slow to Fast 011 - 255 STROBE 2 No function 000 - 010 Strobe Slow to Fast 011 - 255...

  • Page 37: Manutenzione

    SOLAR27Q - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 38: Risoluzione Dei Problemi

    SOLAR27Q 4.2 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Tutti i colori impostati a 0...
  • Page 39 SOLAR27Q...
  • Page 40 MUSIC & LIGHTS S.r.l. - Phone +39 0771 72190 - www.musiclights.it...
