  • Page 1: User Manual

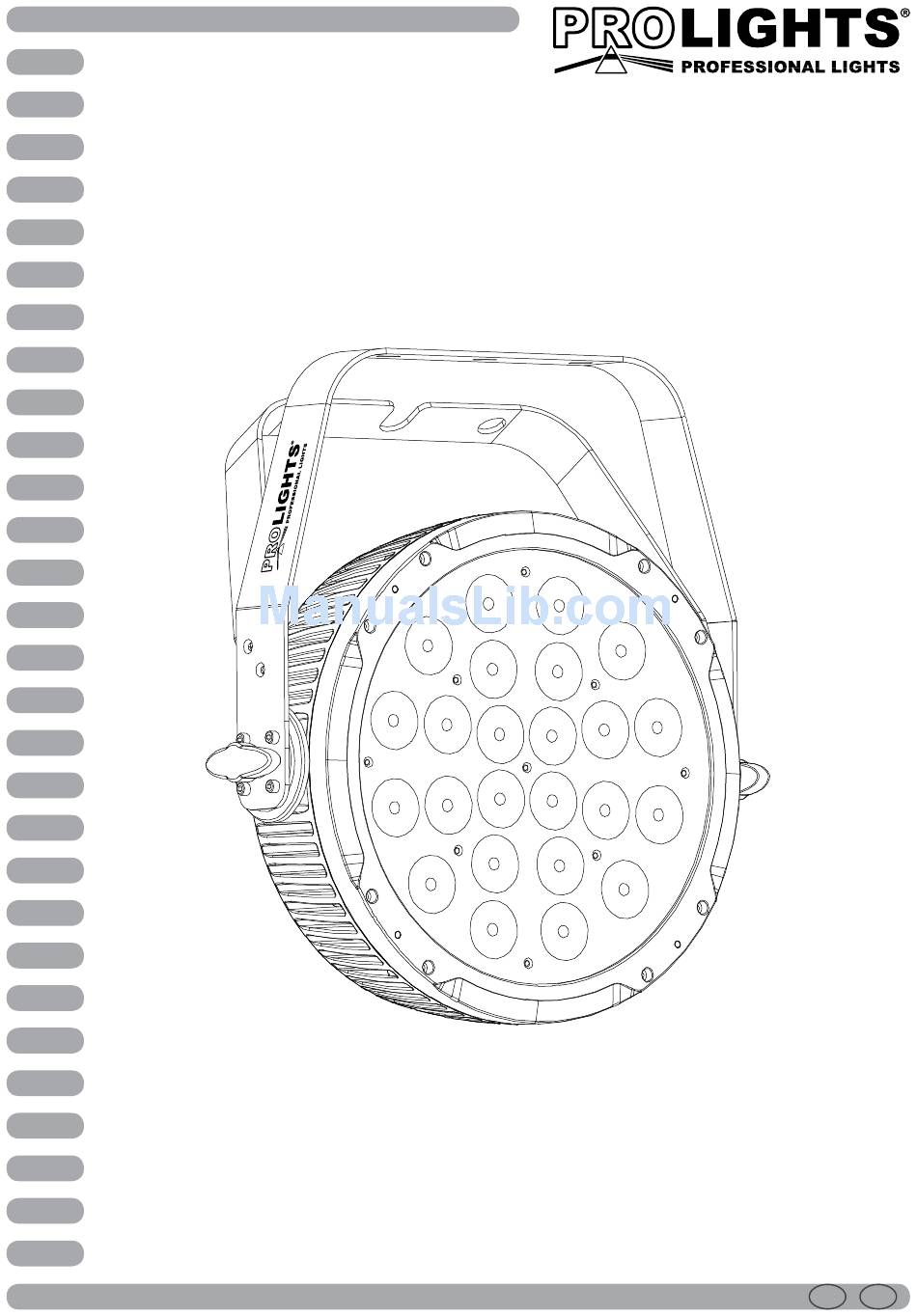

    SUNPIX24TRI SUPER SLIM LED PAR Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 13 Costruzione del terminatore DMX 3. 14 Tabella canali DMX 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Risoluzione dei problemi Certificato di garanzia • SUNPIX24TRI Contenuto dell'imballo: • Staffa di fissaggio (2pz.) • Cavo di alimentazione • Manuale utente...

  • Page 4: Sicurezza

    SUNPIX 24TRI ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    SUNPIX 24TRI INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce. Garanzie e resi Il prodotto è...

  • Page 6: Introduzione

    SUNPIX24TRI è un ParLED pixel-mapping dal corpo super-slim e dall’elevata efficienza luminosa, mediante l’impiego di 24x3W RGB/FC LED ad alta efficienza. SUNPIX24TRI è il proiettore più innovativo nella sua categoria, offrendo nella modalità di controllo DMX pixel2pixel la possibilità di controllare indipendentemente ogni singolo LED per creare effetti eye-candy, matrici video ed animazioni pixel mapping.

  • Page 7: Elementi Di Comando E Di Collegamento

    SUNPIX 24TRI 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO MENU DOWN ENTER SENSITIVITY POWER IN: 100 ~ 230V AC 50/60Hz FUSE: F 2 A, 240V POWER OUT DMX IN DMX OUT SAFETY ROPE Fig.1 1. STAFFA DI MONTAGGIO (100-240V~/50-60Hz) tramite il cavo di 2.

  • Page 8: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il SUNPIX24TRI può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla doppia staffa (fig.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio oc- corrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    Per spegnere il SUNPIX12TRI, staccare la spina dalla presa di rete. Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE Il proiettore SUNPIX24TRI dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.3). Fig.3...

  • Page 10: Struttura Menu

    Select DMX starting address and personality 12CH 36CH FUNZIONAMENTO STANDALONE Il SUNPIX24TRI dispone di diverse opzioni per il funzionamento senza un controller DMX: 3.4 MODALITÀ AUTOMATICA Per entrare nella modalità automatica e permettere all’unità di svolgere il suo programma Show autono- mamente: • Rimuovere qualsiasi controller DMX collegato all’unità.

  • Page 11: Preset Color

    Per questa modalità è necessatirio impostare correttamente le unità: IMPOSTAZIONE UNITÀ MASTER • Servirsi dei connettori DMX del SUNPIX24TRI e di un cavo XLR per formare una catena di unità. • Impostare una delle modalità standalone per l’unità master. IMPOSTAZIONE UNITÀ SLAVE • Impostare sulla/e unità...

  • Page 12: Modalità Dmx

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sul SUNPIX24TRI l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un...

  • Page 13: Collegamenti Della Linea Dmx

    SUNPIX 24TRI 3.12 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT DMX - OUTPUT Spina XLR...

  • Page 14: Tabella Canali Dmx

    SUNPIX 24TRI 3.14 TABELLA CANALI DMX CH Function in CH3 mode Value 0% - 100% 000 - 255 GREEN 0 - 100% 000 - 255 BLUE 0 - 100% 000 - 255 CH Function in CH5 mode Value 0% - 100% 000 - 255 GREEN 0 - 100%...
  • Page 15 SUNPIX 24TRI CH Function in CH9 mode Value CH Function in CH9 mode Value DIMMER Pixel program 1 060 - 069 0% - 100% 000 - 255 Pixel program 2 070 - 079 Pixel program 3 080 - 089 Pixel program 4 090 - 099 0% - 100% 000 - 255...
  • Page 16 SUNPIX 24TRI CH12 Quadrant LED CH Function in CH12 mode Value DIMMER RED 0% - 100% 000 - 255 DIMMER GREEN 0 - 100% 000 - 255 DIMMER BLUE 0 - 100% 000 - 255 DIMMER RED 0% - 100% 000 - 255 DIMMER GREEN 0 - 100%...
  • Page 17 SUNPIX 24TRI CH72 CH Function in CH72 mode Value DIMMER RED 0% - 100% 000 - 255 DIMMER GREEN LED1 0 - 100% 000 - 255 DIMMER BLUE 0 - 100% 000 - 255 DIMMER RED 0% - 100% 000 - 255 DIMMER GREEN LED2 0 - 100%...

  • Page 18: Manutenzione

    SUNPIX 24TRI - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata. • Tutte le viti utilizzate per l’installazione dell’unità...
  • Page 21 3. 12 Connection of the DMX line 3. 13 Construction of the DMX termination 3. 14 DMX control 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Trouble shooting Warranty • SUNPIX24TRI Packing content • Power cord • Mount bracket (2pc.) • User manual...

  • Page 22: Safety

    SUNPIX 24TRI WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 23: General Information

    SUNPIX 24TRI GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 24: Introduction

    - 1 - INTRODUCTION 1.1 DESCRIPTION SUNPIX24TRI is a super-slim pixel-mapping ParLED for professional use, equipped with 24 x 3W high ef- ficiency RGB / FC LED. SUNPIX24TRI is the most innovative projector in its category, offering in the pixel2pixel DMX control mode the ability to control independently each LED to create eye-candy effects, video and pixel mapping anima- tions.

  • Page 25: Operating Elements And Connections

    SUNPIX 24TRI 1.3 OPERATING ELEMENTS AND CONNECTIONS MENU DOWN ENTER SENSITIVITY POWER IN: 100 ~ 230V AC 50/60Hz FUSE: F 2 A, 240V POWER OUT DMX IN DMX OUT SAFETY ROPE Fig.1 1. MOUNTING BRACKET is located near the mains plug. Only replace a 2.

  • Page 26: Installation

    2.1 MOUNTING SUNPIX24TRI may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 27: Functions And Settings

    SUNPIX 24TRI - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. To switch off, disconnect the mains plug from the socket.

  • Page 28: Menu Structure

    SUNPIX 24TRI 3.3 MENU STRUCTURE MAIN FUNCTION SELECTION SUB-SELECTION DESCRIPTION C-01 C-02 Green C-03 Blue Static Color C-04 Cyan C-05 Magenta C-06 Yellow C-07 White P--1 Fade transition (Red, Green, Blue, Yellow, Purple, Cyan, White) 0% - 100% - 0% P--2 Fade transition (Red, Green, Blue, Yellow, Purple, Cyan, White) 0% - 100% P--3...

  • Page 29: Static Color

    SUNPIX 24TRI • Press MENU button to select Auto Program [P--]. • Press ENTER button. • Using UP/DOWN button, select one of the seven programs [P--1 - P--7]. • Press ENTER button to confirm. • Press MENU until [S000 - S100] appears on the LED screen. • Press ENTER button.

  • Page 30: Dmx Operation

    3.10 DMX ADDRESSING To able to operate the SUNPIX24TRI with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the SUNPIX24TRI.

  • Page 31: Connection Of The Dmx Line

    SUNPIX 24TRI 3.12 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket Pin1 : GND - Shield Pin2 : - Negative...

  • Page 32: Dmx Control

    SUNPIX 24TRI 3.14 DMX CONTROL CH Function in CH3 mode Value 0% - 100% 000 - 255 GREEN 0 - 100% 000 - 255 BLUE 0 - 100% 000 - 255 CH Function in CH9 mode Value DIMMER 0% - 100% 000 - 255 0% - 100% 000 - 255...
  • Page 33 SUNPIX 24TRI CH Function in CH9 mode Value White 7: 6500K 231 - 235 White 8: 7200K 236 - 240 White 9: 8000K 241 - 245 White 10: 8500K 246 - 250 White 11: 10000K 251 - 255 STROBE No function 000 - 009 0 - 100% (0-30Hz) 010 - 255...
  • Page 34 SUNPIX 24TRI CH12 Quadrant LED CH Function in CH12 mode Value DIMMER RED 0% - 100% 000 - 255 DIMMER GREEN 0 - 100% 000 - 255 DIMMER BLUE 0 - 100% 000 - 255 DIMMER RED 0% - 100% 000 - 255 DIMMER GREEN 0 - 100%...
  • Page 35 SUNPIX 24TRI CH36 CH Function in CH72 mode Value DIMMER RED 0% - 100% 000 - 255 DIMMER GREEN LED1 0 - 100% 000 - 255 DIMMER BLUE 0 - 100% 000 - 255 DIMMER RED 0% - 100% 000 - 255 DIMMER GREEN LED2 0 - 100%...

  • Page 36: Maintenance

    SUNPIX 24TRI - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down. • All screws used for installing the device and any of its parts should be tightly fastened and should not be corroded.
  • Page 37 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 40 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
