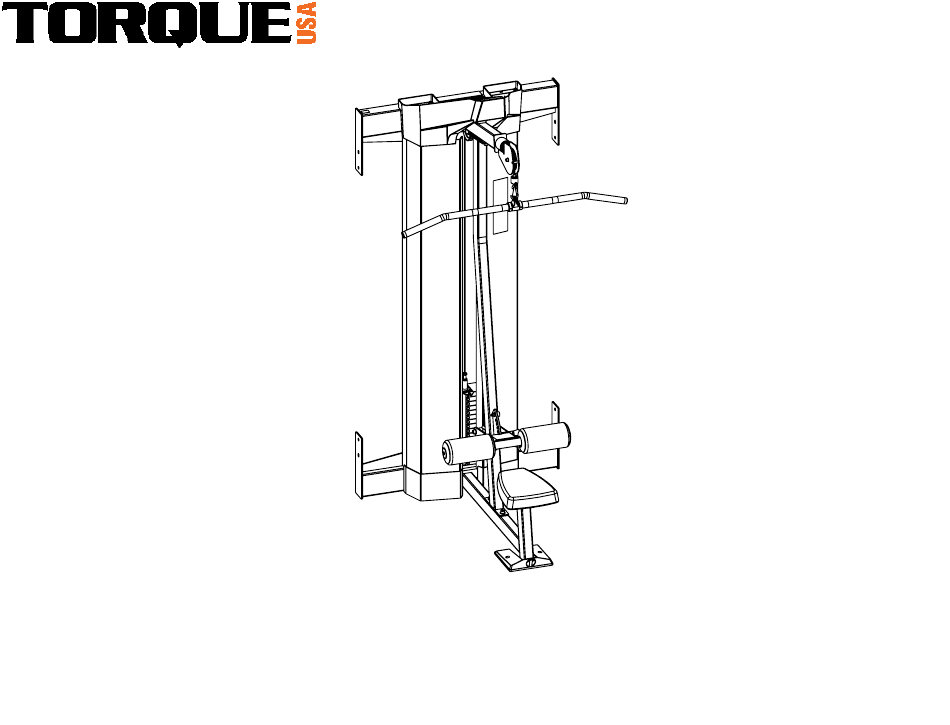

Torque XCREATE-4LPDM Assembly Instructions Manual

4 ft (1.2 m) lat pulldown module

Advertisement

Quick Links

ASSEMBLY INSTRUCTIONS
4 FT (1.2 M) LAT PULLDOWN MODULE
VERSION: XCREATE-4LPDM
PART # 5675901-A

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the XCREATE-4LPDM and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Torque XCREATE-4LPDM

  • Page 1 ASSEMBLY INSTRUCTIONS 4 FT (1.2 M) LAT PULLDOWN MODULE VERSION: XCREATE-4LPDM PART # 5675901-A...
  • Page 2 56468PA PTD ASSY, LAT FRONT UPRIGHT If you worked with Torque X-Team Design during the purchasing process, 2005815 BOLT, 1/2-13 X 4" (102mm) SOCKET HEAD please request a Bill of Material Drawing to reference your exact set-up.
  • Page 3 STEP 1 TOP BOOM SUPPORT 1/2 X 4-1/4" BOLT (8) 1/2" FLAT WASHER (16) 1/2" LOCK NUT (8) XCREATE UPRIGHT (2) (SEE NOTE) BASE SUPPORT NOTES: LOOSELY tighten bolt connections in this step. The XCREATE-LPD is shown assembled to the XCREATE-7U. However, the XCREATE-LPD can also be assembled to the XCREATE-8U and XCREATE-2S8U the same way.
  • Page 4 STEP 2 NOTE: DO NOT TIGHTEN THESE BOLTS AT THIS TIME NOTE: DO NOT TIGHTEN THESE BOLTS AT THIS TIME 1/2" LOCK NUT (2) BASE SUPPORT NOTE: IF ASSEMBLING CABLE STATIONS BACK TO BACK, PLEASE NOTE THAT THEY SHARE THE SAME BASE SUPPORT AND HARDWARE AS SHOWN.
  • Page 5 STEP 3 3/8 X 4-3/4" BOLT (2) 3/8" FLAT WASHER (2) LAT BASE NOTES: SECURELY tighten bolt connections in this step.
  • Page 6 STEP 4 3/8 X 3-3/4" BOLT (2) BASE SUPPORT LEFT SHROUD BASE 3/8" LOCK NUT (2) 3/8" FLAT WASHER (4) NOTES: SECURELY tighten bolt connections in this step.
  • Page 7 STEP 5 3/8 X 3-3/4" BOLT (2) BASE SUPPORT 3/8" LOCK NUT (2) RIGHT SHROUD BASE 3/8" FLAT WASHER (4) NOTES: SECURELY tighten bolt connections in this step.
  • Page 8 STEP 6 LAT FRONT UPRIGHT 1/2 X 4" BOLT (2) 1/2" FLAT WASHER (4) LAT BASE 1/2" LOCK NUT (2) NOTES: LOOSELY tighten bolt connections in this step. Right upright has been hidden for illustration clarity.
  • Page 9 STEP 7 GUIDE ROD RETAINER (2) SHAFT COLLAR (2) HEAD PLATE 15 LB WEIGHT PLATE (10) 20 LB WEIGHT PLATE (5) NOTE: WEIGHT STACK CUSION (2) INSERT GUIDE RODS THROUGH THE LAT BASE AND DOWN TO TOP OF BOLTS LAT BASE NOTES: Some parts have been hidden for illustration clarity.
  • Page 10: Head Plate

    STEP 8 3/8 X 3/4" BOLT (2) WEIGHT SELECTOR STORAGE PLATE STEM HEAD PLATE NOTES: SECURELY tighten bolt connections in this step.
  • Page 11 STEP 9 LAT TOP BOOM 1/2 X 4-1/4" BOLT (2) 1/2" FLAT WASHER (4) TOP BOOM SUPPORT 1/2" LOCK NUT (2) NOTE: IF ASSEMBLING CABLE STATIONS BACK TO BACK, PLEASE NOTE THAT THEY SHARE THE SAME TOP BOOM SUPPORT AND HARDWARE AS SHOWN. BOTH LAT TOP BOOMS NEED TO BE ASSEMBLED SIMULTANEOUSLY NOTES: LOOSELY tighten connections in this step.
  • Page 12 STEP 10 NOTE: SECURELY TIGHTEN THESE BOLTS (4) LAT TOP BOOM NOTE: SECURELY TIGHTEN THESE BOLTS (2) 1/2" FLAT WASHER (2) 1/2 X 1" BOLT (2) LAT FRONT UPRIGHT NOTE: SECURELY TIGHTEN THESE BOLTS (2) NOTE: SECURELY TIGHTEN THESE BOLTS (2) NOTES: SECURELY tighten bolt connections as shown.
  • Page 13: Shaft Collar

    STEP 11 GUIDE ROD RETAINER (2) LAT TOP BOOM NOTE: SHAFT COLLAR (2) SLIDE THE GUIDE ROD RETAINERS UP INSIDE THE LAT TOP BOOM. SLIDE THE SHAFT COLLARS UP INSIDE OF THE GUIDE ROD RETAINERS AND SECURELY TIGHTEN THE SET SCREWS OF THE SHAFT COLLARS GUIDE ROD (2) NOTES: SECURELY tighten bolt connections in this step.
  • Page 14 STEP 12 SWIVEL PULLEY STORAGE FOR WEIGHT STACK SELECTOR PIN HOUSING THREADED END NOTE: JAM NUT THE HOUSING ON THE CABLE SHOULD BE AT LEAST 1/2" AWAY FROM THE SWIVEL PULLEY. HEAD PLATE IF THE HOUSING IS TOUCHING THE SWIVEL PULLEY, THEN THE CABLE NEEDS TO BE STEM ADJUSTED.
  • Page 15 STEP 13 LAT FRONT UPRIGHT 1/2" FLAT SPRING WASHER (2) PIN HOLE 1/2 X 5-1/2" BOLT KNEE HOLD DOWN NOTE: PULL SPRING PIN OUT TO ASSEMBLE THE KNEE HOLD 1/2" LOCK NUT DOWN. RELEASE THE SPRING PIN INTO THE DESIRED HOLE ON THE LAT FRONT UPRIGHT NOTES: SECURELY tighten bolt connections in this step.
  • Page 16 STEP 14 TAPERED SEAT 3/8" FLAT WASHER (2) 3/8" X 1-1/4" BOLT (2) LAT BASE NOTES: SECURELY tighten bolt connections in this step.
  • Page 17 STEP 14 NOTE: NOTE: MAKE SURE SHROUD IS MAKE SURE SHROUD IS SEATED BETWEEN THE SEATED BETWEEN THE SHROUD SUPPORT AND SHROUD SUPPORT AND THE FOUR TABS AS SHOWN THE FOUR TABS AS SHOWN TOP VIEW LEFT TOP VIEW RIGHT FRONT SHROUD (2) LEFT SHROUD BASE RIGHT SHROUD BASE...
  • Page 18 STEP 15a 1/4 X 1/2" BOLT (4) 1/4" FLAT WASHER (4) TOP CAP NOTE: MAKE SURE INTERNAL GROOVES OF THE TOP CAP FIT DOWN OVER THE TOP EDGES OF BOTH FRONT SHROUDS. TOP BOOM SUPPORT FRONT SHROUD (LEFT SIDE) FRONT SHROUD (RIGHT SIDE) NOTES: LOOSELY tighten bolt connections in this step.
  • Page 19 STEP 15b 1/4 X 1/2" BOLT (2) 1/4" FLAT WASHER (2) TOP BOOM TOP CAP NOTES: SECURELY tighten bolt connections in this step, and previous step.
  • Page 20: Front Shroud

    STEP 16 NOTE: CENTER PLACARD ON PLACARD SHROUD SURFACE. FRONT SHROUD (RIGHT SIDE) 57-1/2" (146 CM) 2-1/4" (5.7 CM)
  • Page 21: Front Base Cover

    STEP 17 1/4 X 3/8" BOLT (2) 1/4" FLAT WASHER (2) FRONT BASE COVER LAT BASE NOTES: SECURELY tighten bolt connections in this step.
  • Page 22 STEP 18 LAT BAR SNAP HOOK...
  • Page 23 STEP 19 (OPTIONAL REAR SHROUD) TOP BOOM SUPPORT REAR SHROUD NOTE: MAKE SURE THAT THE FRONT SHROUDS ARE SEATED BETWEEN THE REAR SHROUD AND THE FOUR TABS AS SHOWN 3/8" FLAT WASHER (4) 3/8 X 1" BOLT (4) BASE SUPPORT REAR SHROUD NOTES: SECURELY tighten bolt connections in this step.
  • Page 24: Maintenance

    MAINTENANCE GUIDE RODS: Clean and lubricate with a silicone or teflon based lubricant INSPECTION: Once a month, check for loose bolts. Tighten if necessary. CABLES: Check tension, end fitting and cable coating. Replace if damage or worn. (NOTE: NEW CABLES ALWAYS STRETCH DURING USE.

This manual is also suitable for:

5675901-a
