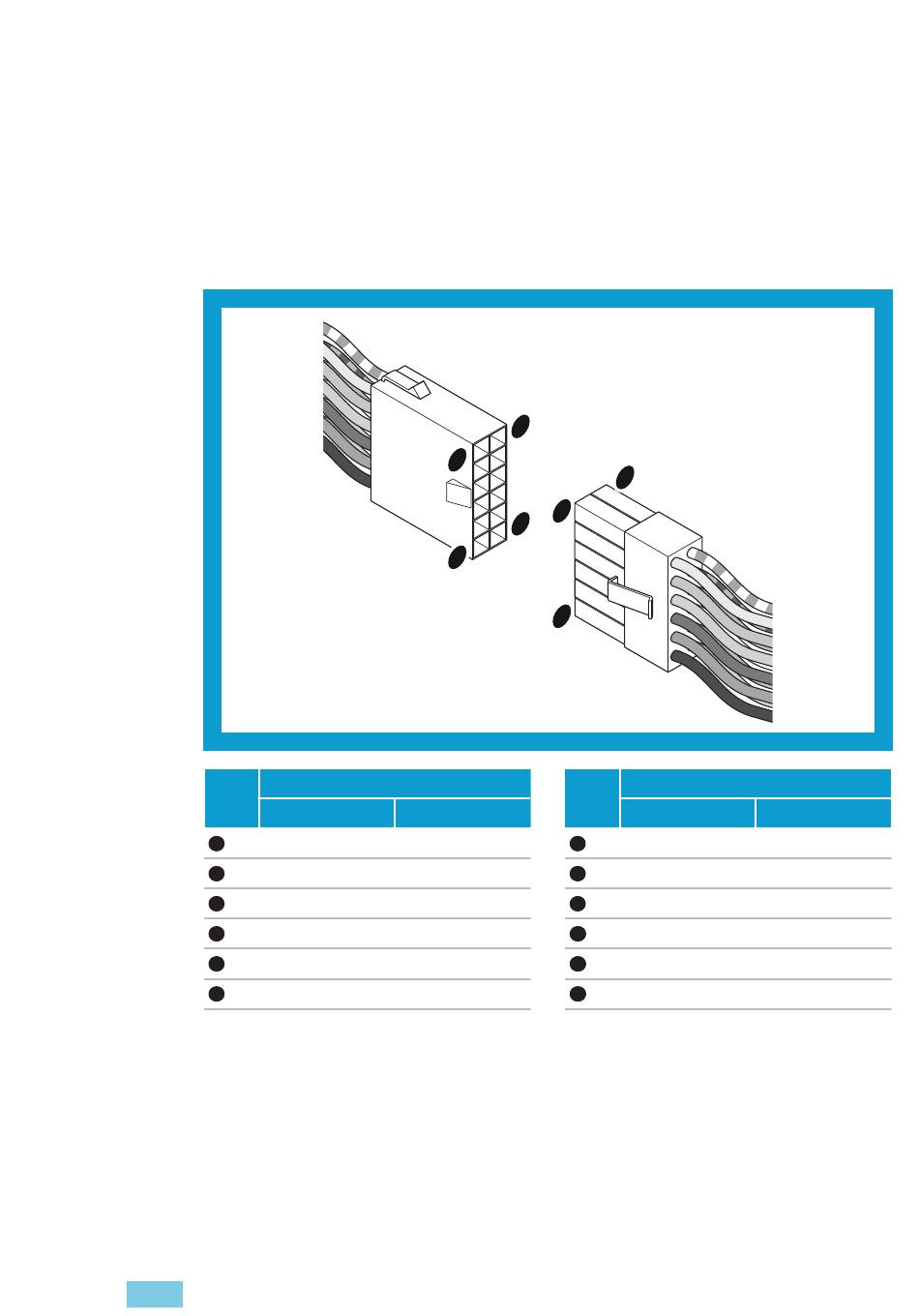

Abb. 11 :
Steckverbindung
mFlipLock check
DE
26

Kabelbelegung mFlipLock check

PIN Stecker
Fliplock Check
1 schwarz
2 grün
3 rot
4 braun
5 blau
6 weiss
1 2
1 1
1 1
2
1
1
PIN
Anschlusskabel
schwarz
grün
rot
braun 10
blau 11
weiss 12
1 2
Stecker
Fliplock Check
7 rosa
8 violett
9 grau
türkis
gelb
orange
Anschlusskabel
rosa
violett
grau
rot/blau
gelb
grau/rosa
