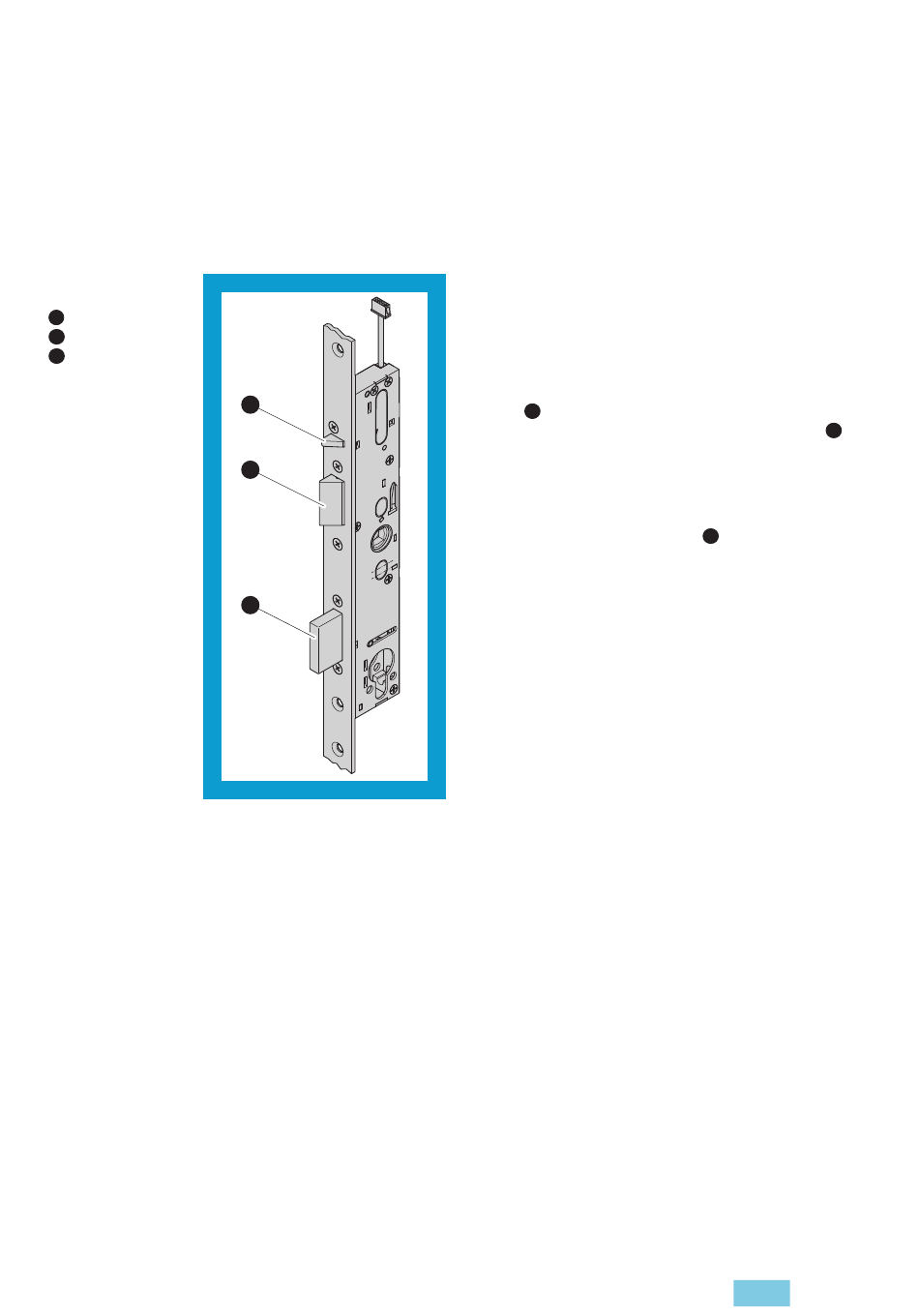

Abb. 5 :
1 Steuerfalle
2 Kippfalle
3 Riegel
Panikfunktion
Riegel ist bis auf 5 mm
eingefahren

Funktionen und Bedienung

Funktionen und Bedienung

Selbstverriegelung

1
2
3

Entriegeln

Entriegeln von innen

Von innen kann das Schloss jederzeit über die Panikfunktion entriegelt werden.
Tagesbetrieb (Umschaltfunktion, Panikfunkton B)
Bei eingeschaltetem Tagesbetrieb (Panik B) sind die Kippfallen blockiert und die Riegel bis auf 5 mm
eingefahren. Die Tür gilt nicht als verriegelt, sondern nur als gehalten.

Tagesfunktion (Zusatz TF)

Bei zugeschalteter Tagesfunktion sind die Kippfallen weich geschaltet und funktionieren analog einer
Rollfalle. Die Kippfallen sind nicht blockiert. Zuschaltung in geöffnetem Türzustand, 1 x Schlüsseldreh in
Schliessrichtung.
Das Schloss ist mechanisch selbstverriegelnd und somit ist die Tür
in geschlossenem Zustand immer verriegelt. Das Schloss entrie-
gelt über eine mechanische Betätigung.

Funktionsprinzip beim Verriegeln

Beim Schließen der Tür werden die ausgefahrenen Kippfallen
(Abb. 5 – 2 ) auf dem Schließblech nach innen gedrückt. Sind die
Kippfallen eingedrückt, lässt sich auch die Steuerfalle (–
eindrücken. Wenn die Tür vollständig geschlossen ist, rutschen
die Kippfallen in die Fallenöffnung im Schließblech und sind so
wieder ausgefahren, die Steuerfalle bleibt gedrückt.
Wenn die Kippfallen ausgefahren und gleichzeitig die Steuerfalle
eingedrückt ist, werden die Riegel (–
einen Federmechanismus ausgefahren.
Der Verriegelungsablauf ist abgeschlossen.
1 )
3 ) freigegeben und über
