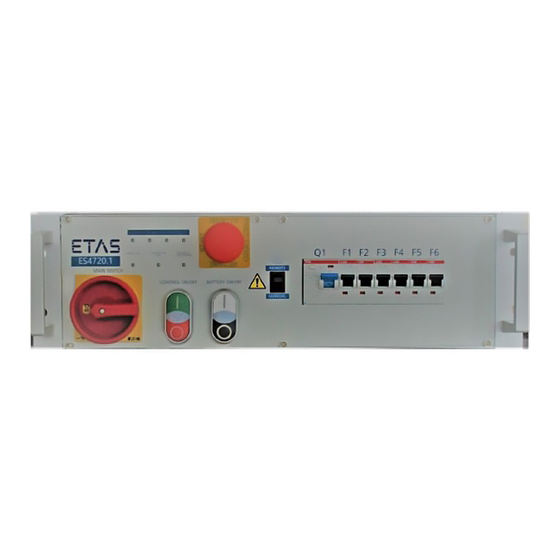

ES4720.1
SAFETY ADVICE
Warning! It is critical that you read and follow this safety advice, the product description including
technical data and the associated technical documentation, which are facilitated on and to be
downloaded from ETAS website, <www.etas.com> (via Direct Product Access/select Product). Do not use the product if
you cannot read and/or understand the Information for safe operation. If you do have questions for safe operation,
please contact the ETAS hotline in your region <www.etas.com/hotlines>.
This ETAS product enables users to control systems which accomplish safety functions (e.g. in automobiles, automobile
components and test facilities), to change safety relevant data, or to allocate those for further processing. Hence, the
application of this product can be hazardous. Improper use and unskilled application without adequate instruction and
experience in handling of such products may cause threats to life and physical conditions as well as damages to property.
Our products have been developed and released exclusively for use in applications defined in the product description.
Fitness and suitability of the products for any intended use beyond the utilization for which the products have been
released (e.g. different stresses/strains or technical conditions) need to be verified by the user on own authority by
taking appropriate actions and measures (e.g. by means of tests).
ETAS products made available as beta versions of firmware, hardware and software are to be used exclusively in
testing and evaluation. These products may have not sufficient technical documentation and not fulfill all
requirements regarding quality and accuracy for market released series products. Therefore product performance
may differ from the product description and your expectations. The product should be used only in controlled test
environments. Do not use data and results from beta versions without prior and separate verification and
validation and do not pass them to third parties without prior examination.
Do not use this product if you do not have proper experience and training in using the product.
To allow proper handling of ETAS products ETAS has released Known Issue Reports (KIR) on its website. Known
Issue Reports provide information on known product problems of substantial relevance, including their technical
impact, and give instructions on available solutions. Prior to the initial operation of the product you are required to
verify whether a KIR is available for the current product version and adhere to available information in the KIR.
Known Issue Reports can be found on ETAS website <www.etas.com/kir> (Password in KIR area: KETASIR).
Program code and/or control actions of programs, which have been developed or modified as well as data of any
kind, which have been identified by using ETAS products, will need to be verified with respect to reliability, quality
and suitability prior to any use or dissemination.
When using this product with systems which accomplish safety functions (e.g. in automobiles, automobile
components and test facilities), that influence system behaviour and can affect the safe operation of the system,
you must ensure that the system can be transitioned to a safe condition (e.g. emergency shutdown or emergency
operation mode) if a malfunction or hazardous incident should occur.
All applicable regulations and statutes regarding operation must be strictly followed when using this product.
Use of this ETAS product or any program code, program control procedures in the public domain (e.g. on public
roads) should not occur unless they have been tested and verified as being safe in advance. It is therefore
recommended to use the products only in closed and designated test environment.
Read the user manual before starting up the product.
ES4720_SAV, R02, 2019.11.04
Item number F-00K-800-090
(English)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ES4720.1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for ETAS ES4720.1

  • Page 1 Program code and/or control actions of programs, which have been developed or modified as well as data of any • kind, which have been identified by using ETAS products, will need to be verified with respect to reliability, quality and suitability prior to any use or dissemination.
  • Page 2 • Use as an interface in interaction with ETAS software programs that use the standardized, documented and open APIs of ETAS software products If the ES4720.1 module is used for a purpose other than those mentioned above, ETAS shall not be liable in any way for possible injury or damage that occurs.
  • Page 3 ES4720.1 Safety Concept: The integrated low-voltage power supply unit of the ES4720.1-A has safety features that protect against short-circuiting, overload, overvoltage and overcurrent. Identifications on the Product The following symbols are used for product identification. Symbol Description Read the user manual carefully before starting up the product.
  • Page 4 ES4720.1 ES4720.1 Overview The following two illustrations show a front / rear view of the ES4720.1 module with its operating elements, interfaces/plug connectors and displays. Figure ES4720.1 Overview Front view: 1. MAIN SWITCH 2. CONTROL ON/OFF button 3. BATTERY ON/OFF button 4.
  • Page 5: Power In Connector

    CAUTION! Danger of falling parts! The rail guides of the 19" rack must be specified for the total weight of the ES4720.1. Only use rail guides that are designed to hold at least 15 kg per pair. If the rail guides are designed for too light a weight, they could bend or break.
  • Page 6 (PE) and neutral conductor (N). Grounding the Surrounding Rack System and Installed HiL System The ground bolt of the ES4720.1 module (see illustration above "ES4720.1 Overview") must be connected to the ground conductor rail of the rack system/HiL system.
  • Page 7 ES4720.1 DANGER! Risk of electric shock! If the ground bolt of the ES4720.1 module is not connected with the ground conductor rail of the rack, this can result in housing components becoming live and lead to serious or fatal injury.
  • Page 8 Ensure that the current consumption over the 3 sockets is evenly balanced. Safety Measures for Operation CAUTION! Prior to initial operation of the ES4720.1 module in a rack system, the wiring must be checked and approved by an electrically skilled person. Connection of Devices/Consumers with High Current Consumption (High Power Consumption)
  • Page 9: Main Switch

    The main switch of the ES4720.1 serves as a mains line disconnector. The main switch of the ES4720.1 must always be within reach and, in particular, must never be covered. Switching on the MAIN SWITCH supplies the ES4720.1 module incl. the ONLY SERVICE socket with power.
  • Page 10 ES4720.1 Circuit Breaker ("Automatic Cutout") Circuit breaker F1 F1 is the "main fuse" of the ES4720.1 Fuse rating: 16 A Circuit breaker F2...F4 F2 is the "automatic cutout" for the Schuko plug socket Fuse rating: 13 A L1 (PROTECTED POWER L1).
  • Page 11 If a protective ground has not been connected, this can result in housing components becoming live and lead to serious or fatal injury. Only connect the ES4720.1 module to a mains connection with correctly connected protective ground (PE) and neutral conductor (N).
  • Page 12 The BATTERY connection provides a power supply to the stabilizer (power supply unit) for simulation of the vehicle battery. Connect the installed power supply unit(s) ("Battery Simulation") of the HiL system to the BATTERY connection (see illustration above "ES4720.1 Overview") CAUTION! Risk of electric shock! Only use certified cables (H07RN-F 3G1.5mm...
  • Page 13 The interface is designed with two safety channels. The interface makes the interruption of the two safety signals of the safety switching device (PNOZ S4 24 V DC) used in the ES4720.1 possible. If a remote emergency-stop switch is not used, the two safety channels must be closed, otherwise the system can not be switched on via the ES4720.1.
  • Page 14: Max. Voltage

    The lab power supply must be approved for use at a height of 2000 m and in ambient temperatures of up to • 40 °C. Connection (designation corresponding Figure Insulation "ES4720.1 Overview") max. voltage max. current requirement OVC II POWER IN connection (plug connector...
  • Page 15: Maintenance

    Warning! If you fail to follow this safety advice, there might be a risk of death, serious injury or property damage. The ETAS Group and their representatives shall not be liable for any damage or injury caused by improper use of the product.
