3.9 MODALITÀ DMX
• Per poter entrare nella modalità DMX, premere il tasto MENU fino a quando sul display non appare 3 Ch,
5 Ch o 8 Ch, quindi premere ENTER per confermare.
• Utilizzare i tasti UP/DOWN per impostare l'indirizzo DMX desiderato 001 - 512. Tenere premuto per lo
scorrimento veloce.
• Premere ENTER per confermare.
Le tabelle a pagina 16 indicano le modalità di funzionamento e i relativi valori DMX. Come interfaccia
DMX, l'unità possiede dei contatti XLR a 5 poli.

3.10 INDIRIZZAMENTO DMX

Per poter comandare il DISPLAYCOBTRWDFC con un'unità di comando luce, occorre impostare l'indirizzo
di start DMX per il primo canale DMX.
Se, per esempio, sull'unità di comando è previsto l'indirizzo 33 per comandare la funzione del primo ca-
nale DMX, si deve impostare sul DISPLAYCOBTRWDFC l'indirizzo di start 33. Le altre funzioni del pannello
saranno assegnate automaticamente agli indirizzi successivi.
Segue un esempio con indirizzo 33 di start:
Numero Indirizzo di
canali DMX start (esempio)
3 33
5 33
8 33
DMX Address: 33
DMX512 Controller
diSpLAYcoBTRWdfc
Indirizzo DMX Prossimo indirizzo di start
occupati possibile per unità n°1
33-35
33-37
33-40
DMX Address: 40
Prossimo indirizzo di start
possibile per unità n°2
36
38
41
DMX Address: 49

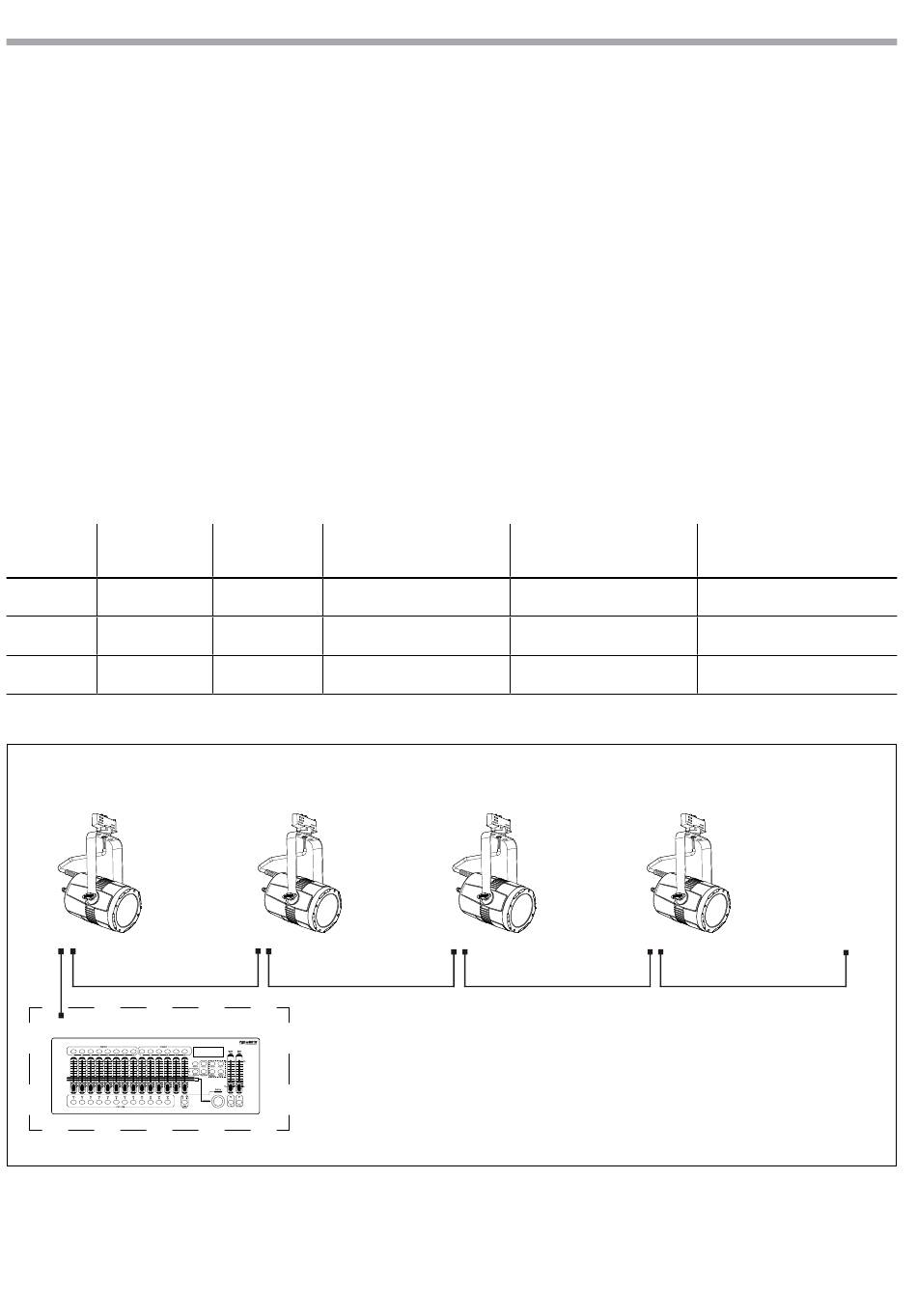

Fig.5 - Esempio di configurazione a 8 canali DMX
Prossimo indirizzo di start
possibile per unità n°3
39
43
49
DMX Address: 57
42
48
57
............
