U-Line DELUXE MESH H-6890 Assembly page 6

Diagrama 2
Diagrama 3
3
4
Diagrama 4
Perilla de Tensión
PAGE 6 OF 12
CONTINUACIÓN DEL ENSAMBLE
1

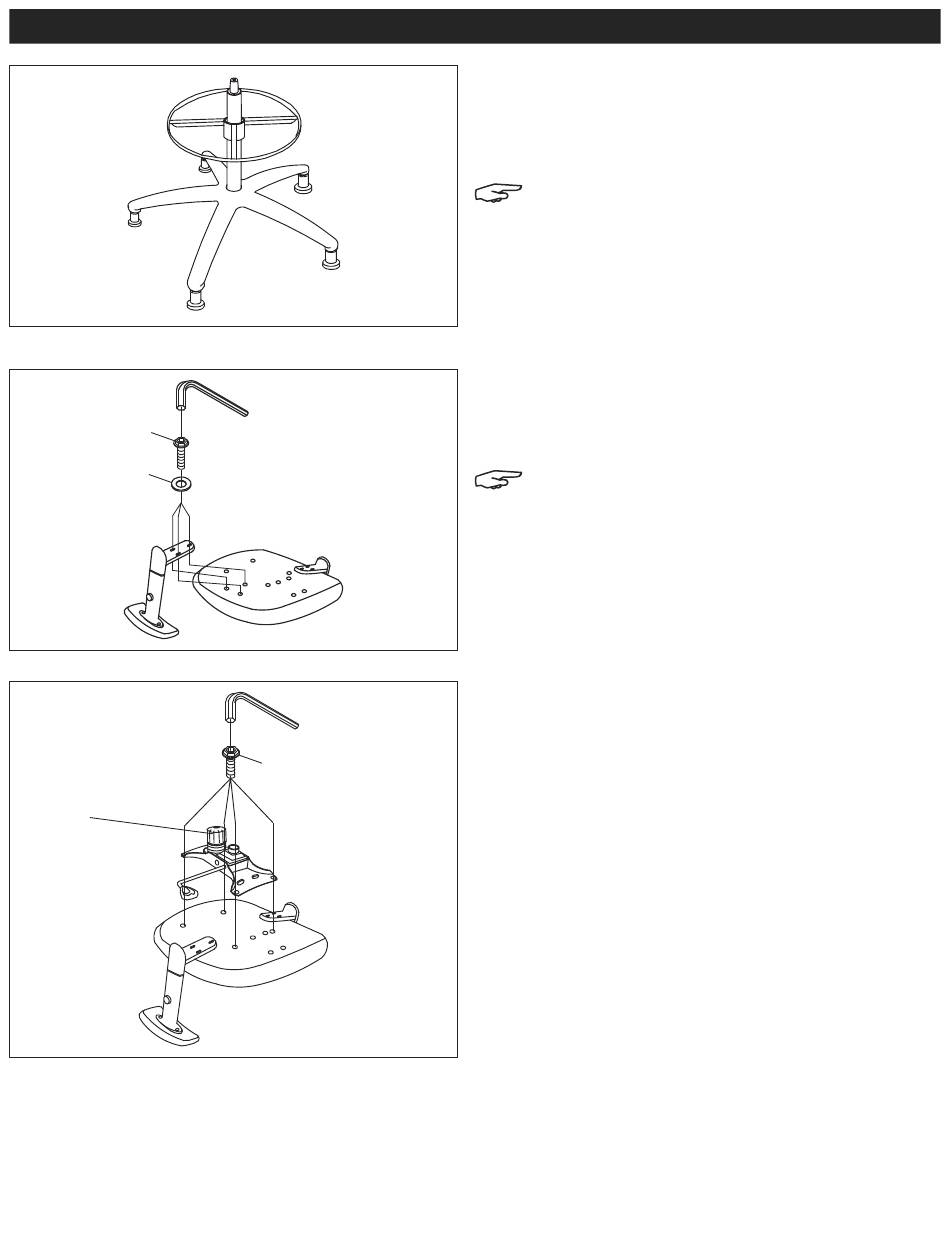

2. Deslice el reposapiés en el pistón de gas y apriete los
anillos en el centro del reposapiés y suéltelos para
asegurarlo. Inserte el pistón de gas y reposapiés en el
centro de la base. Retire la tapa protectora del pistón
de gas. (Vea Diagrama 2)
NOTA: Para una instalación más fácil, haga
entrar el reposapiés comenzando desde
la parte inferior del pistón de gas.
3. Alinee el descansabrazos con los orificios en la parte
inferior del asiento. Use tres tornillos de 1/4 x 1½" (3)
con tres rondanas (4) para fijarlo. Repita la operación
con el lado opuesto. (Vea Diagrama 3)
NOTA: Utilice la llave Allen para apretar todos los
tornillos.
4. Alinee el mecanismo con los orificios en la parte
inferior del asiento con la perilla de tensión volteando
hacia la parte frontal del asiento. Use cuatro tornillos
de 5/16 x 7/8" (1) y la llave Allen para fijarlo.
(Vea Diagrama 4)
0921 IH-6890
