H-9764, H-9765
DELUXE ALL MESH CHAIR

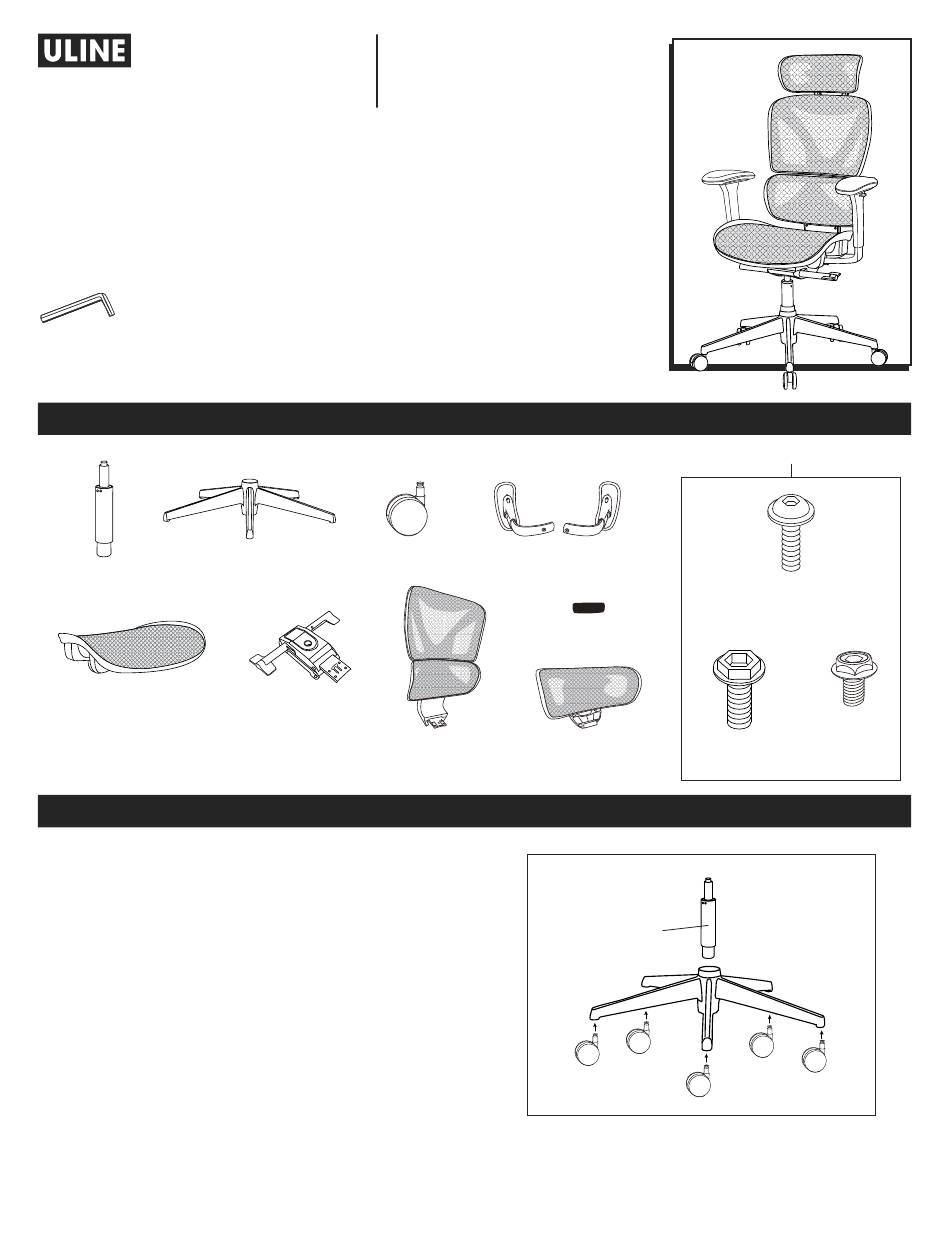

TOOL NEEDED
Allen Wrench
(included)
5-Star Base x 1
Gas Lift x 1
Seat Cushion x 1
1.
Insert casters into legs of five-star base. Turn base
upright. Insert gas lift into center of base.
(See Figure 1)
PAGE 1 OF 9
1-800-295-5510
uline.com
Caster x 5
Mechanism x 1
Back Support x 1
ASSEMBLY
PARTS
Armrest x 2
Headrest Cap x 1
(for H-9765 only)
Headrest x 1
(for H-9765 only)
Figure 1
Gas Lift
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
Hardware Kit
Screw x 2
M6 x 16 mm
(for H-9765 only)
Screw x 8
M8 x 20 mm
Screw x 6
M6 x 30 mm
0522 IH-9764
