Figure 2
Figure 3
3
4
Figure 4
Molette de ré-
glage de tension
PAGE 10 OF 12
ASSEMBLAGE SUITE
1

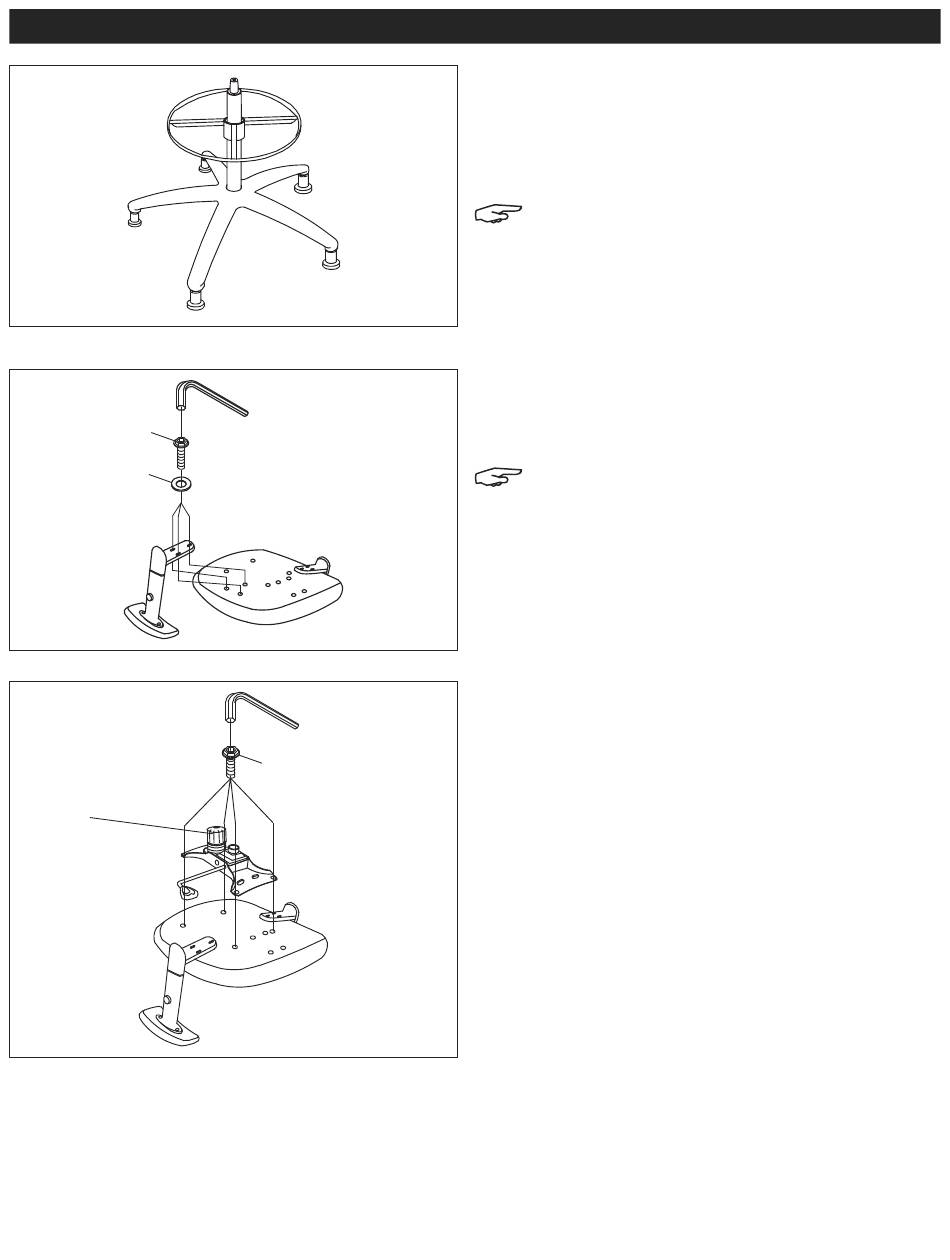

2. Faites glisser le repose-pied dans le vérin
pneumatique en pinçant le mandrin au centre du
repose-pied. Relâchez le pour sécuriser. Insérez
l'ensemble du vérin pneumatique et du repose-pied
dans le centre de la base. Enlevez le capuchon
protecteur du vérin pneumatique. (Voir Figure 2)
REMARQUE : Pour une installation plus facile,
faites glisser le repose-pied par le
bas du vérin pneumatique.
3. Alignez l'accoudoir sur les trous situés sous le siège.
Fixez à l'aide de trois vis de 1/4 x 1 ½ po (3) et trois
rondelles (4). Répétez la procédure sur le côté opposé.
(Voir Figure 3)
REMARQUE : Utilisez la clé Allen pour serrer toutes
les vis.
4. Alignez le mécanisme sur les trous situés sous le
siège en orientant la molette de réglage de tension
vers l'avant du siège. Fixez à l'aide de quatre vis de
5/16 x 7/8 po (1) et de la clé Allen. (Voir Figure 4)
0921 IH-6890
