H-10249
DELUXE LEATHER CHAIR
TOOL NEEDED
Allen Wrench
(included)
Seat Cushion x 1
Backrest x 1
Gas Lift Cover x 1

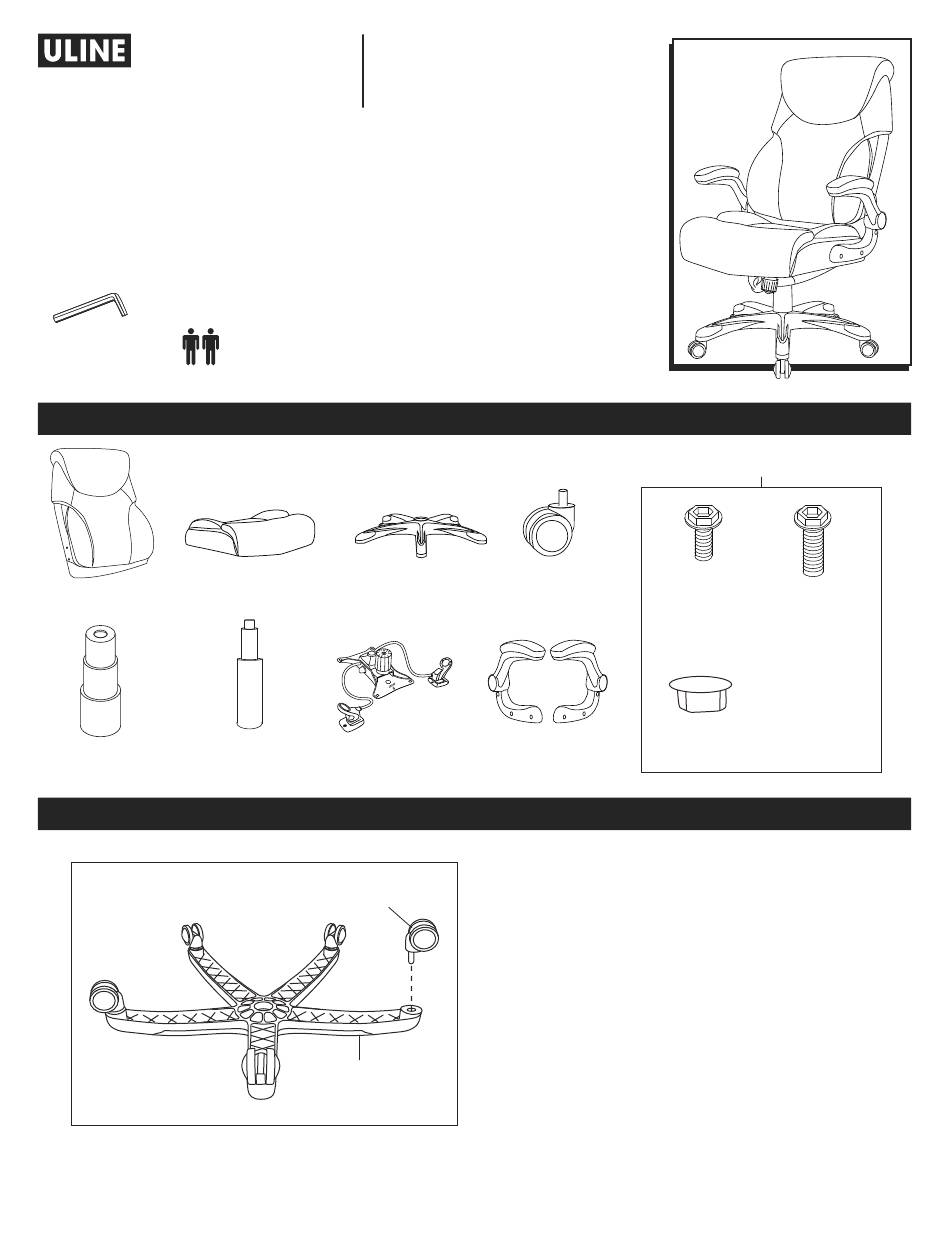

Figure 1
PAGE 1 OF 12
1-800-295-5510
uline.com
Two Person Assembly
Recommended
Base x 1
Gas Lift x 1
Mechanism x 1
Caster
Base
PARTS
Caster x 5
Armrest x 2
ASSEMBLY
1.
Insert casters into legs of base. (See Figure 1)
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.
Hardware Kit
A
B
1/4 x 1" Bolt x 8
5/16 x 1" Bolt x 4
C
Plastic Cap x 8
0423 IH-10249
