Moнтаж функциональных
секций агрегата (круглое
сечение)
• Размер 04 снабжен
соединительной рамой
круглого сечения с резиновым
уплотнением.
• Moнтируйте прилагаемые
изолированные части
воздуховода к агрегату ACER.
• Сдвиньте функциональные
секции для соединения
агрегатов ACEC и ACER.
• Закрепите изолированные части
воздуховода заклепками или
резьбовыми соединениями к
обоим агрегатам.
• Убедитесь в том, что
инспекционные двери/крышки
свободно открываются/
закрываются.
Envistar Compact
MEC120228.05.RU.EN
ACEC
Размер 04
Size 04

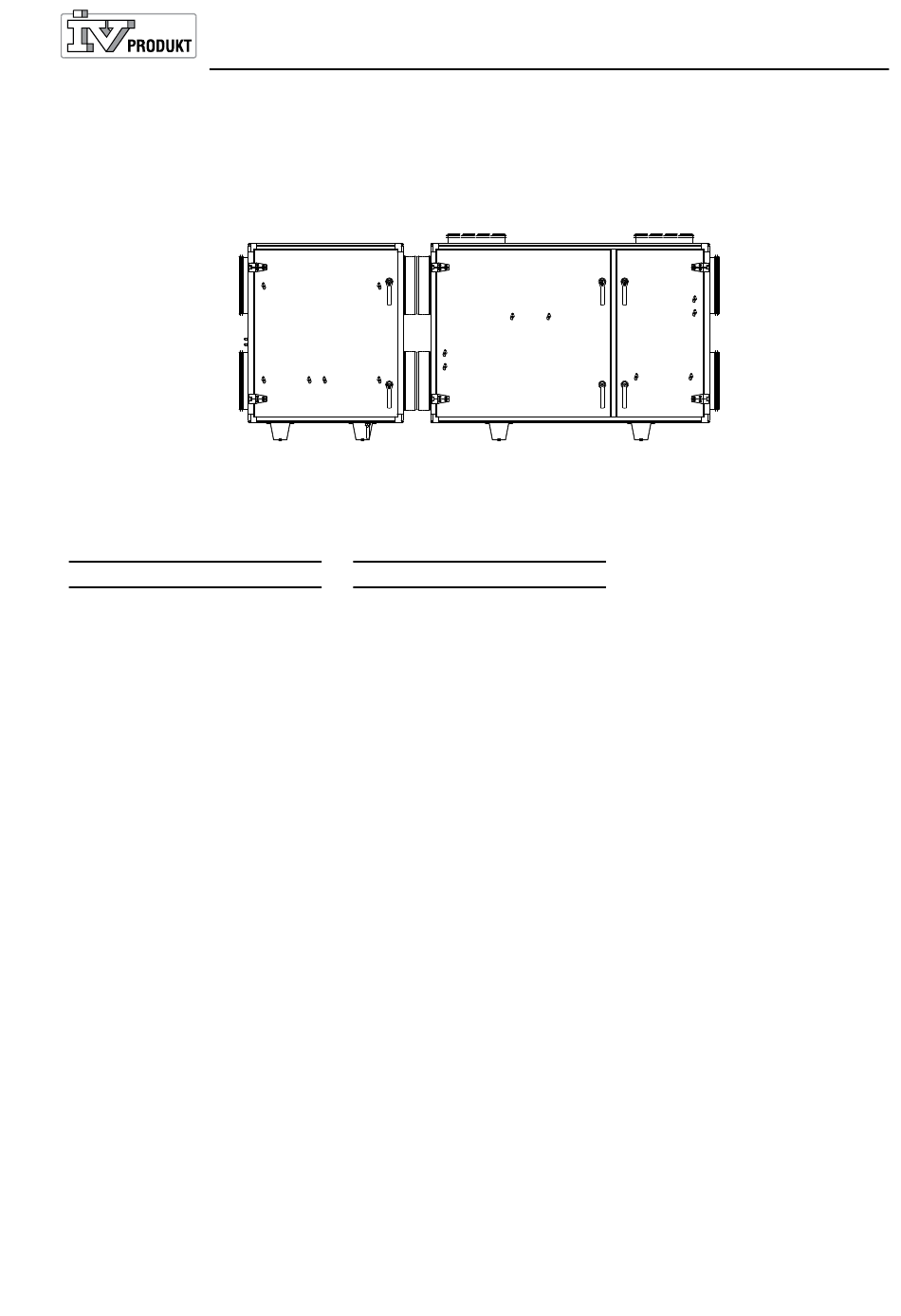

Assembly of functional
sections with connections
for spiral ducts
• Size 04 has circular connection
spigots with rubber seal ring
designed for spiral ducts.
• Fit the insulated duct sections
to the ACER unit.
• Bring the functional sections
together to connect the ACEC
cooling unit.
• Secure the duct sections by
means of rivets or bolts in both
the units.
• Check that the doors/inspec-
tion covers can be opened and
closed.
ACER
