8
RU
Присоединение
воздуховодов
• Размер 04 снабжен
соединительной рамой
круглого сечения с резиновым
уплотнением, см. Рис.A выше
• Aгрегаты/модули/секции
размеров 06, 10, и 16 снабжены
соединительной рамой
прямоугольного сечения под
направляющие. Воздуховоды
крепятся следующим образом:
уплотнения, направляющие,
внешний уголок. Рис. В выше.
• Как вариант можно использовать
шурупы в углах рамной
конструкции. Рис. С выше.
Envistar Compact
MEC120228.05.RU.EN

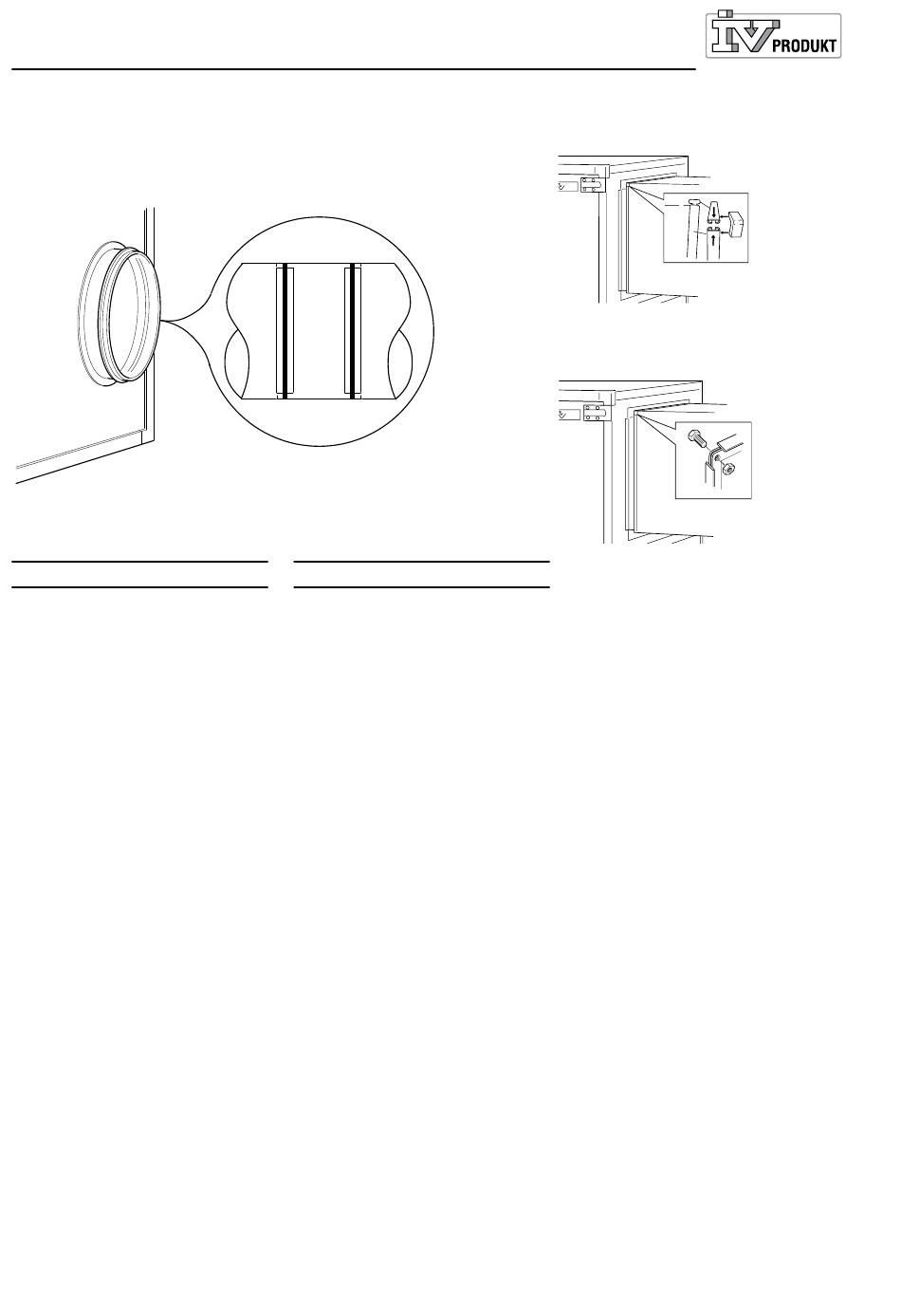

Рис. A
Fig. A
EN

Connection to the ducting

• The size 04 units have circular
connections fitted with a rubber
gasket for connection to spiral
ducts. See Fig. A above.
• The size 06, 10 and 16 units/
modules have rectangular duct
connections for a slip-clamp
jointing system. Use sealing
strips, slip clamps and corner
fittings to connect ducts to unit.
Connect as shown in Fig. B
above.
• Alternative connection of ducts
with bolts in corners as shown
in Fig. C above.
Air handling with the focus on LCC
Рис. B
Fig. B
Ø10
Рис. С
Fig. С
