ВАЖНО! Скобы должны выдерживать действующую нагрузку с необходимым запасом прочности (6:1).
N.B.! Shackles must be sized for the applicable load with the required safety factor (6:1).
Стопор
Glidstopp
Барашковый винт М8
Anti-skid stop Vingskruv M8
Dispositif de retenue Wing screw M8
Vis à ailettes M8
RU

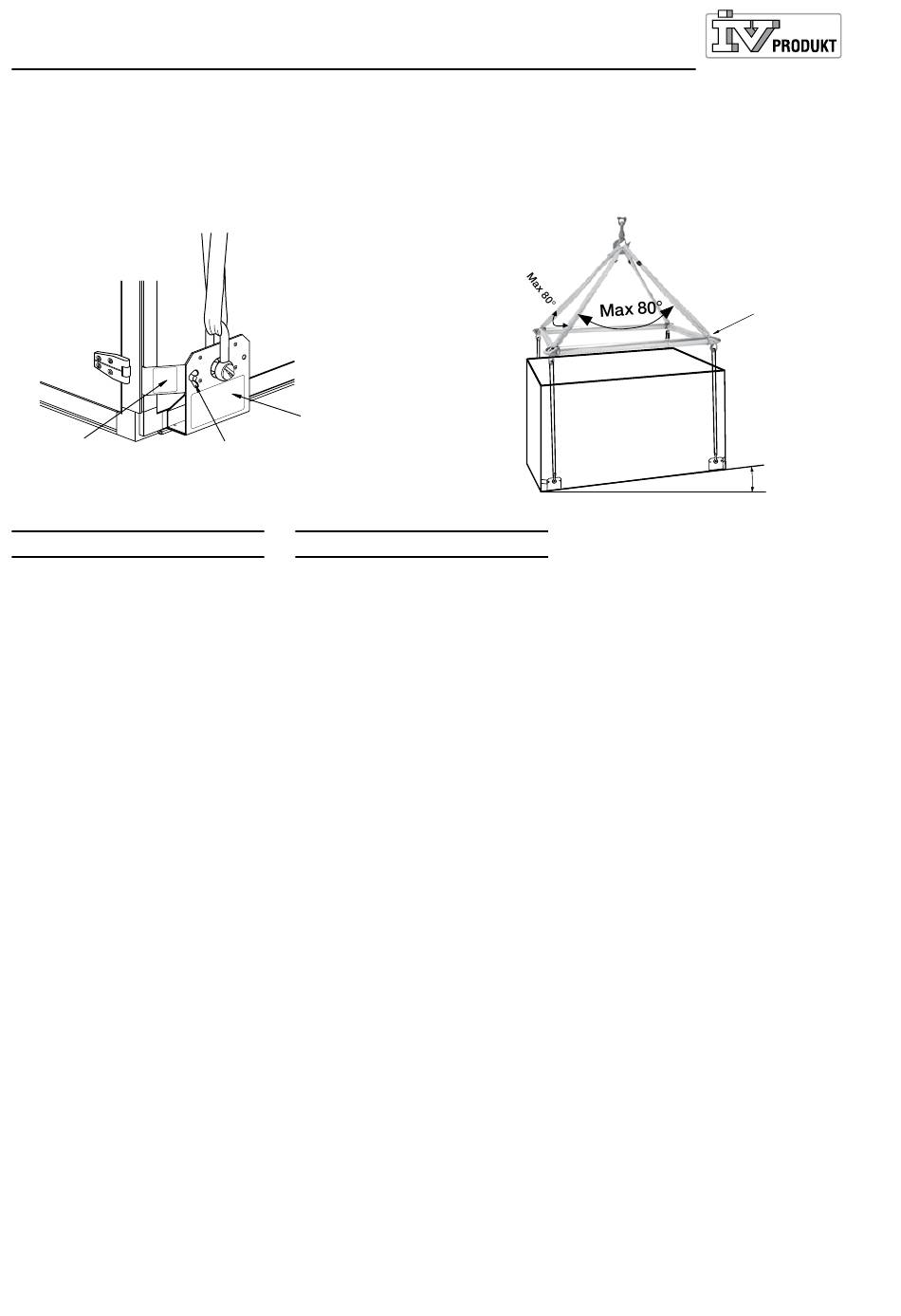

Подъем агрегата
• Подъемные скобы EMMT-08
(принадлежность) расположены
в 4х нижних углах агрегата.
• Подъемная скоба вставляется в
существующий горизонтальный
паз в алюминиевом профиле.
• Стопор вставляется в
существующий вертикальный
паз в алюминиевом профиле
и закрепляется в скобе
барашковым винтом.
• Стопор должен быть
монтирован в подъемную скобу
до начала подъема агрегата.
• Maксимльный вес/1 скобу
= 400 Кг.
Maксимальный вес агрегата с
4мя скобами = 1600 Кг.
• Подъем осуществляется с
помощью распорной рамы,
размер которой = габариты
агрегата + от 100 до 400 мм.
Envistar Compact
MEC120228.05.RU.EN
Подъемная скоба Lyftkonsol EMMT-08
Lifting brackets EMMT-08
Support de levage EMMT-08
EN
Prior to lifting the air
handling units
• Fit the lifting brackets EMMT-
08 (accessories) in each of the
bottom four corners of the air
handling unit.
• Insert the lifting bracket in the
horizontal slot provided in the
aluminium section.
• Insert the anti-skid stop into
the vertical slot provided in the
aluminium section and lock it in
position in the lifting bracket by
means of the wing screw.
• The anti-slip stop must be
mounted in the lifting bracket
before you begin lifting the air
handling unit.
• Max. permissible weight per
bracket = 400 Kg.
Max. permissible weight of the
air handling unit with 4 brackets
= 1600 Kg.
• Line spreaders must be used
for lifting. Size of the line
spreader = air handling unit's
dimension + 100-400 mm.
Air handling with the focus on LCC
Распорная рама
Spridarok
Line spreader
Palonnier
Max 15°
