Электрические быстроразъемные
контакты
Electrical snap connectors
RU
Холодильный агрегат
StarCooler,
электроподключения

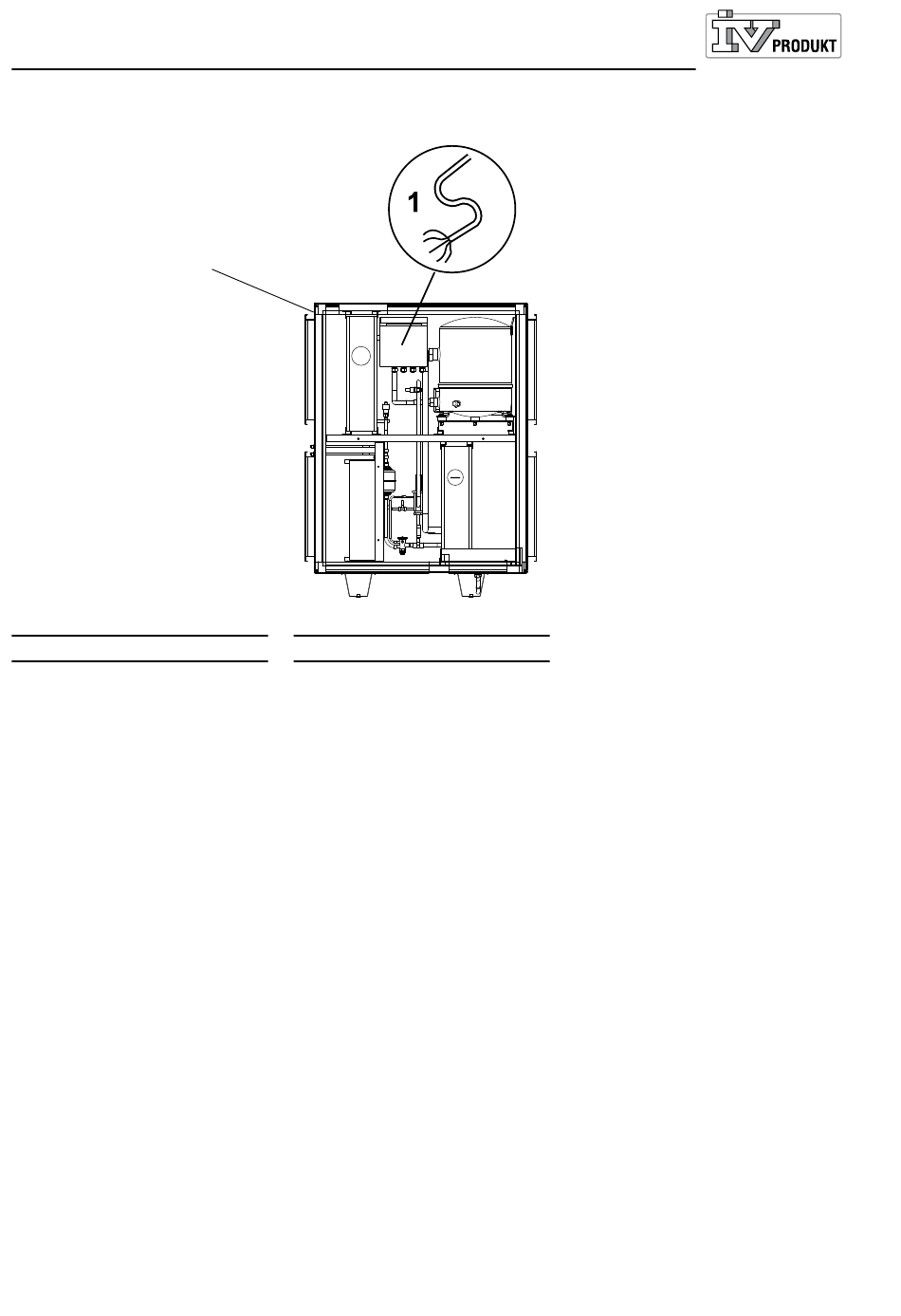

StarCooler требует отдельное
питание, см. рис. выше.
• Подключите питание к главному
выключателю холодильного
агрегата, подключите также сигнал
управления охлаждением.
• Подключите быстроразъемные
контакты между холодильным
агрегатом и вентагрегатом.
Вентагрегат и StarCooler
3x400V +N, 50 Hz и 5-проводная
система.
Расчетный ток короткого
замыкания: max IK3 = 6 kA.
Envistar Compact
MEC120228.05.RU.EN
+
EN
Cooling unit StarCooler,
electrical wiring
The StarCooler requires a sepa-
rate power supply as shown
above.
• Connect the power supply cable
to the main switch on the cool-
ing unit. Connect the control
cables for the cooling unit.
• Connect the snap connectors
between the cooling unit and
ventilation unit.
The AHU and the StarCooler are
designed for a 3-phase, 400V +N,
50 Hz power supply and a 5-con-
ductor system. The max. permis-
sible design short-circuit current
lK3 = 6 kA.
