Электроподключения
агрегата со встроенной
автоматикой

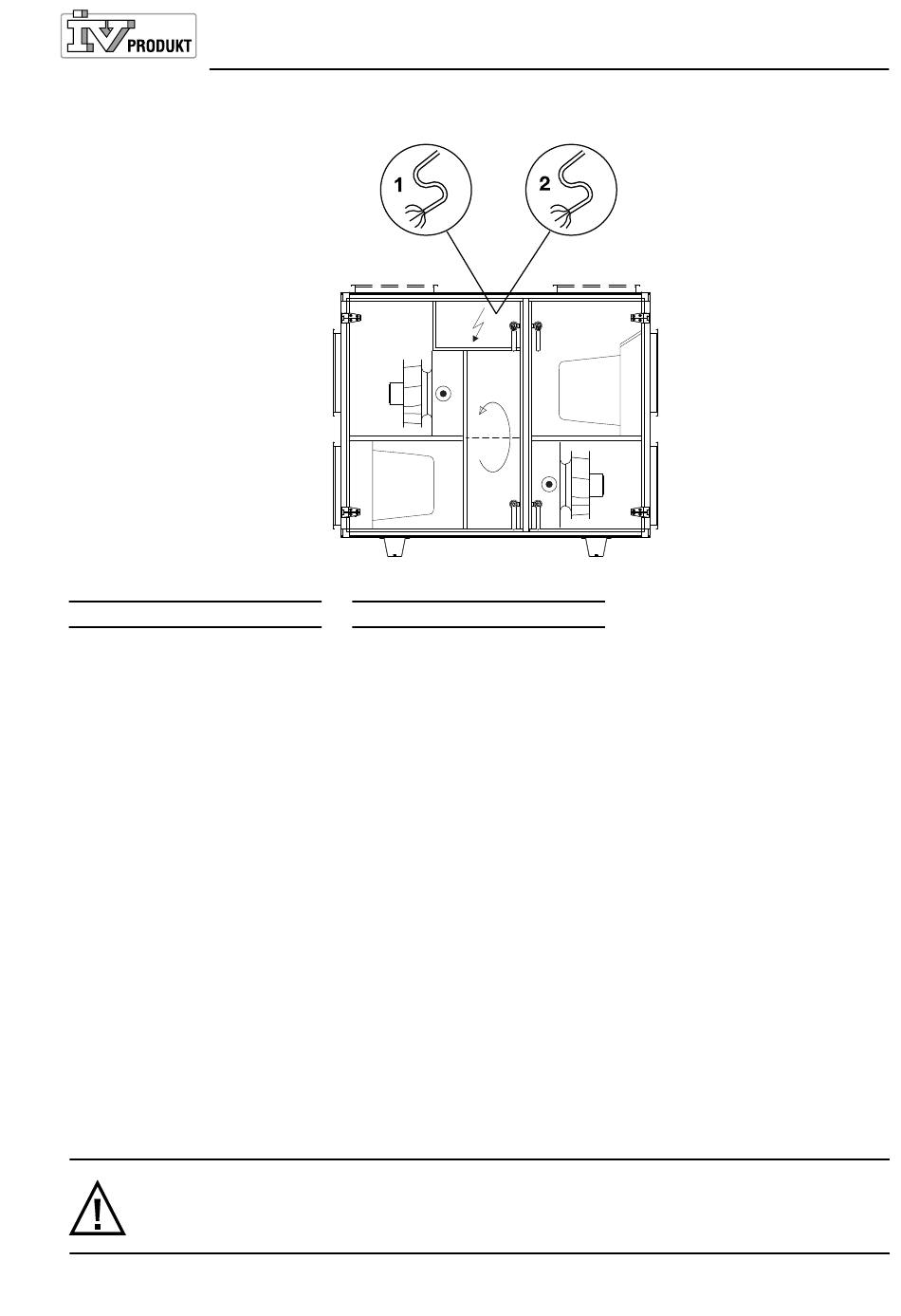

1. Подключите кабели к принад-
лежностям согласно схемам
автоматики, прилагаемым к
агрегату.
2. Подключите питание к электро-
шкафу, см. рис. выше. Для
подключения используйте
защитный выключатель и
кабель. Следуйте прилагае-
мым схемам.
Внимание! Вращающающаяся крыльчатка вентилятора. Не включать питание агрегата до окончания
работ по присоединению воздуховодов!
Warning! Rotating impeller. The unit must not be connected to voltage until all channels are connected.
Envistar Compact
MEC120228.05.RU.EN
EN
Electrical wiring of air
handling unit
with the control equip-
ment supplied
1. Route and wire the cables of
possible accessories as shown
in the control system wiring
diagrams inside the air han-
dling unit.
2. Connect the power supply cables
to the microprocessor unit as
shown in the illustration above.
Include a safety switch be-
tween the mains power supply
and the microprocessor as
shown in control equipment
wiring diagram included with
the air handling unit.
