MANUEL D'INSTALLATION
GALEO 4.0 Bluetooth
Digicode extérieur avec électronique sécurisée
®

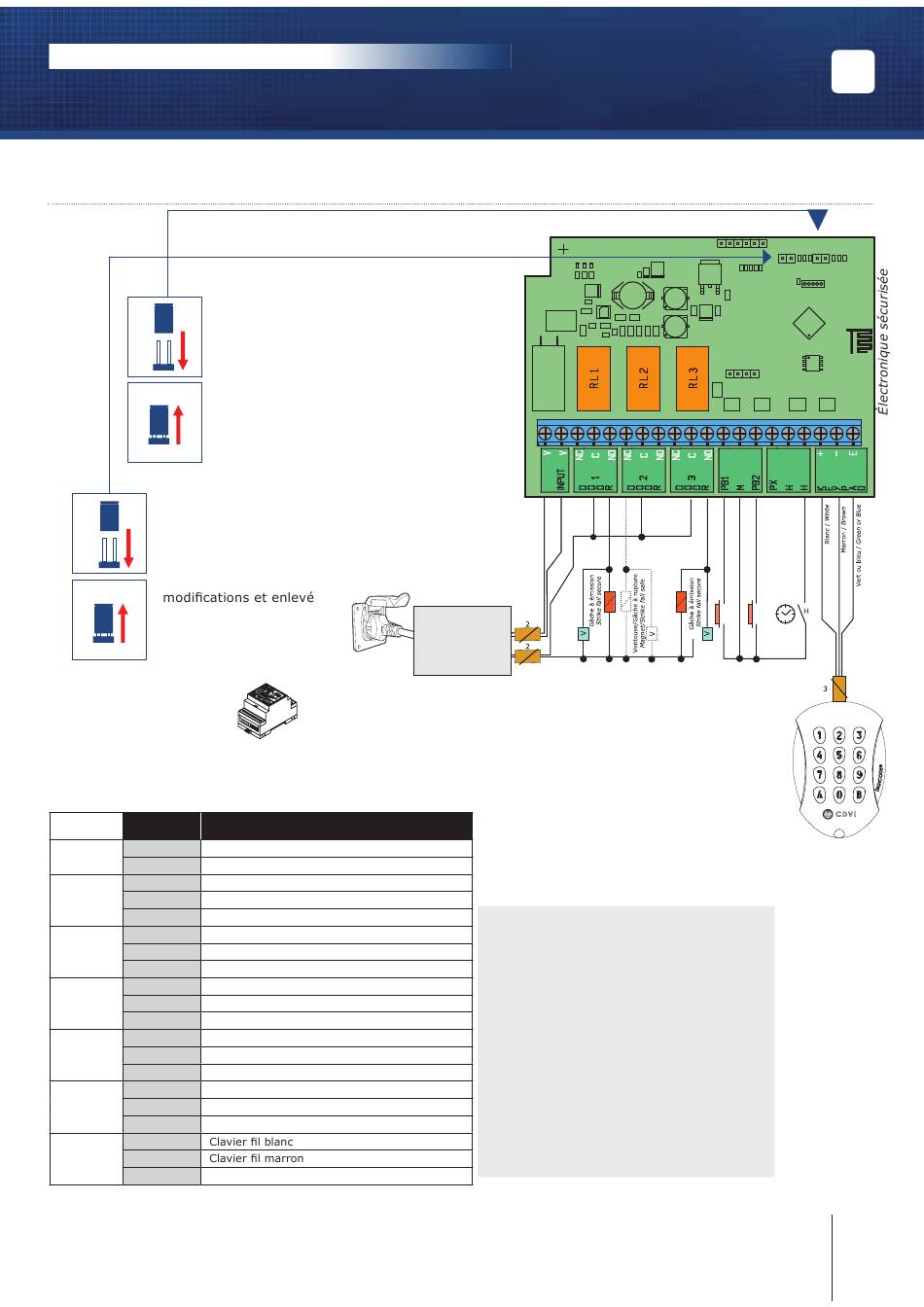

5] SCHÉMA DE RACCORDEMENTS GALEO 3 RELAIS
Le cavalier sur P1 permet
de réaliser une remise
à zéro de la mémoire.
Le cavalier doit être placé
hors tension pour que la
manipulation fonctionne
Le cavalier sur P2
permet de changer
le code d'entrée par
l'utilisateur. Le cavalier
doit être placé pour les
pour verrouiller cette
option.
Recommended
Sortie Correspondance
V Alimentation 12V à 24V AC ou 12V à 48V DC
INPUT
V Alimentation 12V à 24V AC ou 12V à 48V DC
NC Contact normalement connecté du relais 1
DOOR 1 C Commun du relais 1
NO Contact normalement ouvert du relais 1
NC Contact normalement fermé du relais 2
DOOR 2 C Commun du relais 2
NO Contact normalement ouvert du relais 2
NC Contact normalement fermé du relais 3
DOOR 3 C Commun du relais 3
NO Contact normalement ouvert du relais 3
PB1 Bouton poussoir de sortie relais 1
Boutons
M Commun boutons
poussoir
PB2 Bouton poussoir de sortie relais 2
PX Non utilisé
Horloge H Non utilisé
H Contact horloge
+
Digicode ®
-
TMGALEO
E Clavier vert ou bleu (éclairage)
230 V AC
Alimentation
préconisée
12 VDC
ADC335
Power Suply
Alimentation
Input voltage
12V / 24V AC
12V / 48V DC
Le raccordement du bouton poussoir PB1
est prévu pour commander le relais 1.
Le raccordement du bouton poussoir PB2
est prévu pour commander le relais 2.
Le mode et la temporisation sont program-
mables.
Le contact horloge H permet l'utilisation de
toutes les touches comme bouton extérieur.
Si le contact horloge est ouvert, les touches
sont utilisées comme des termes habituels.
Si le contact horloge est fermé, toutes les
touches sont utilisées pour l'ouverture libre.
FR
P2 P1
BP1 BP2
PB1 PB2
