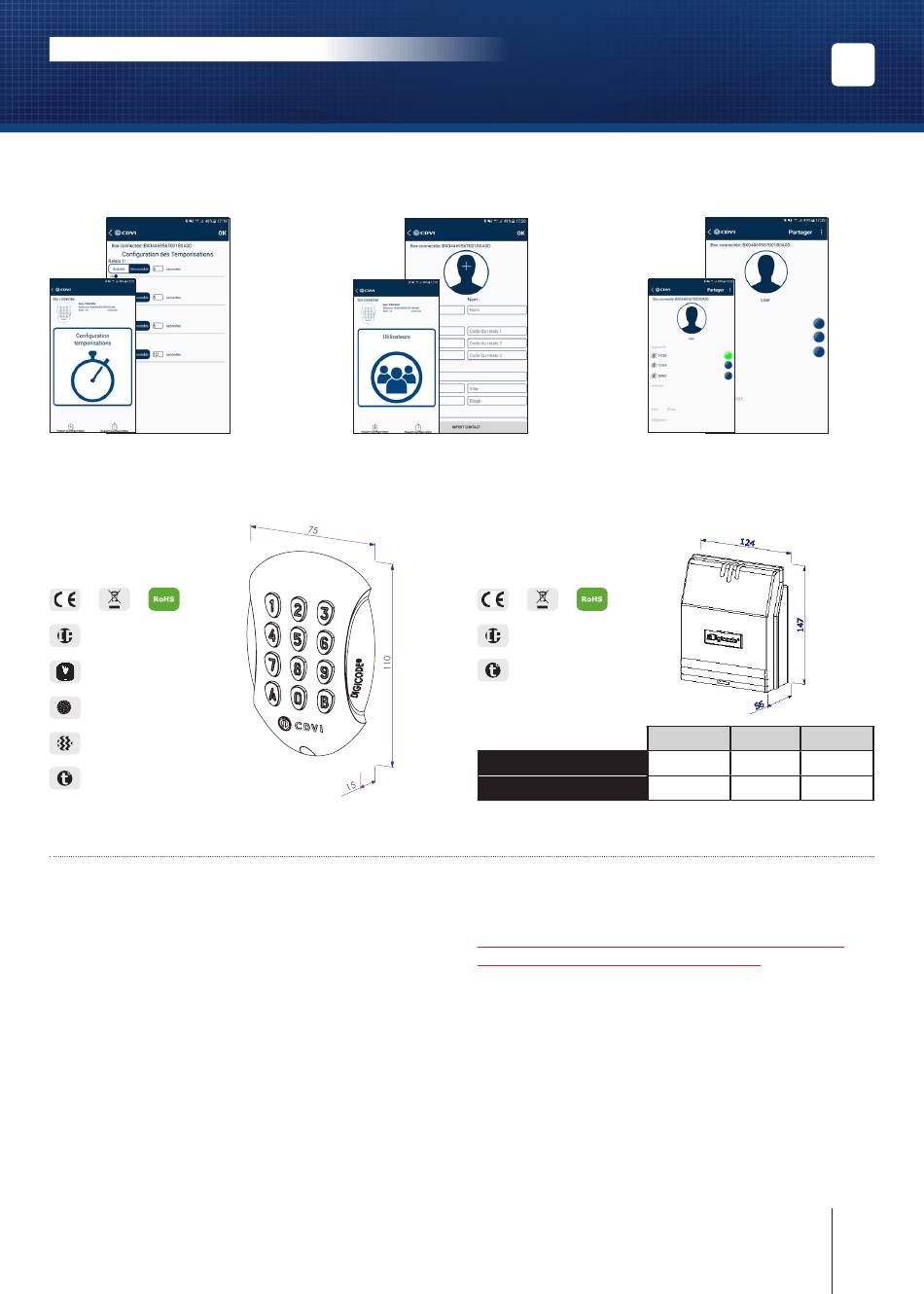

CDVI Digicode Galeo 4.0 Installation Manual page 19

INSTALLATIONSANLEITUNG
GALEO 4.0 Bluetooth
Digicode Aussentastatur mit abgesicherter Elektronik
®
4. Konfigurieren Sie die
Zeitverzögerungen
cdvigroup.com
TMGALEO (OPTIONAL)
Schutzart IP64
IK10
Salznebelprüfung
Schwingprüfung
-25° C bis +70°C
2] ERINNERUNGEN UND EMPFEHLUNGEN
Verkabelungshinweis :
Der Verkabelungsabstand zwischen der GALEO
Tastatur und der abgesicherten Elektronik darf
nicht mehr als 10 M sein. Achten Sie darauf, Ihre
Drähte in der Nähe von Starkstromkabeln (z.B. 230
V) nicht zu überleiten.
Empfohlene Kabel zwischen der GALEO Tasta-
tur und ihrer abgesicherten Elektronik :
Für eine Verlängerung des mitgelieferten 3 Meter
langen Kabels verwenden Sie ein 2-paariges
(4-adrig) SYT1 8/10-tes Kabel.
Empfohlene Stromversorgungen : ADC335 oder
BS60
5. Erstellen Sie eine
Benutzerdatei
ABGESICHERTE ELEKTRONIK (BOXCODE)
Schutzart IP52
-25° C bis +70°C
Stromverbrauch
(3 Relais aktiviert und Tastatur beleuchtet)
Montage : Um die Befestigung der GALEO zu
optimieren und die Ausreissversuche zu verhindern,
bevorzugen Sie ebene Oberflächen.
Code-Zusammenstellung :
Aus Sicherheitsgründen gibt es keinen ab Werk
eingestellten Mastercode (5
Der Code
Vermeiden Sie beim Erstellen von Benutzer-Codes
zu einfache Codes (z. B. Folgen 3 4 5 6 7).
Installationsempfehlungen :
Zur Sicherung der Installation, vergessen Sie nicht
den Varistor auf das Verriegelungssystem parallel
mit der Stromversorgung zu setzen. Die abgesi-
cherte Elektronik der GALEO Tastatur muss unbe-
dingt im Innenbereich und gegen Witterungsein-
flüsse geschützt werden.
6. Öffnen Sie die Tür
mittels der Taste
12 V
166 mA
AC
195 mA
DC
Zeichen).
12345 ist als Mastercode verboten.
cdvigroup.com
DE
24 V 48 V
82 mA -
105 mA 54 mA
3
