INSTALLATIONSANLEITUNG
GALEO 4.0 Bluetooth
Digicode Aussentastatur mit abgesicherter Elektronik
®

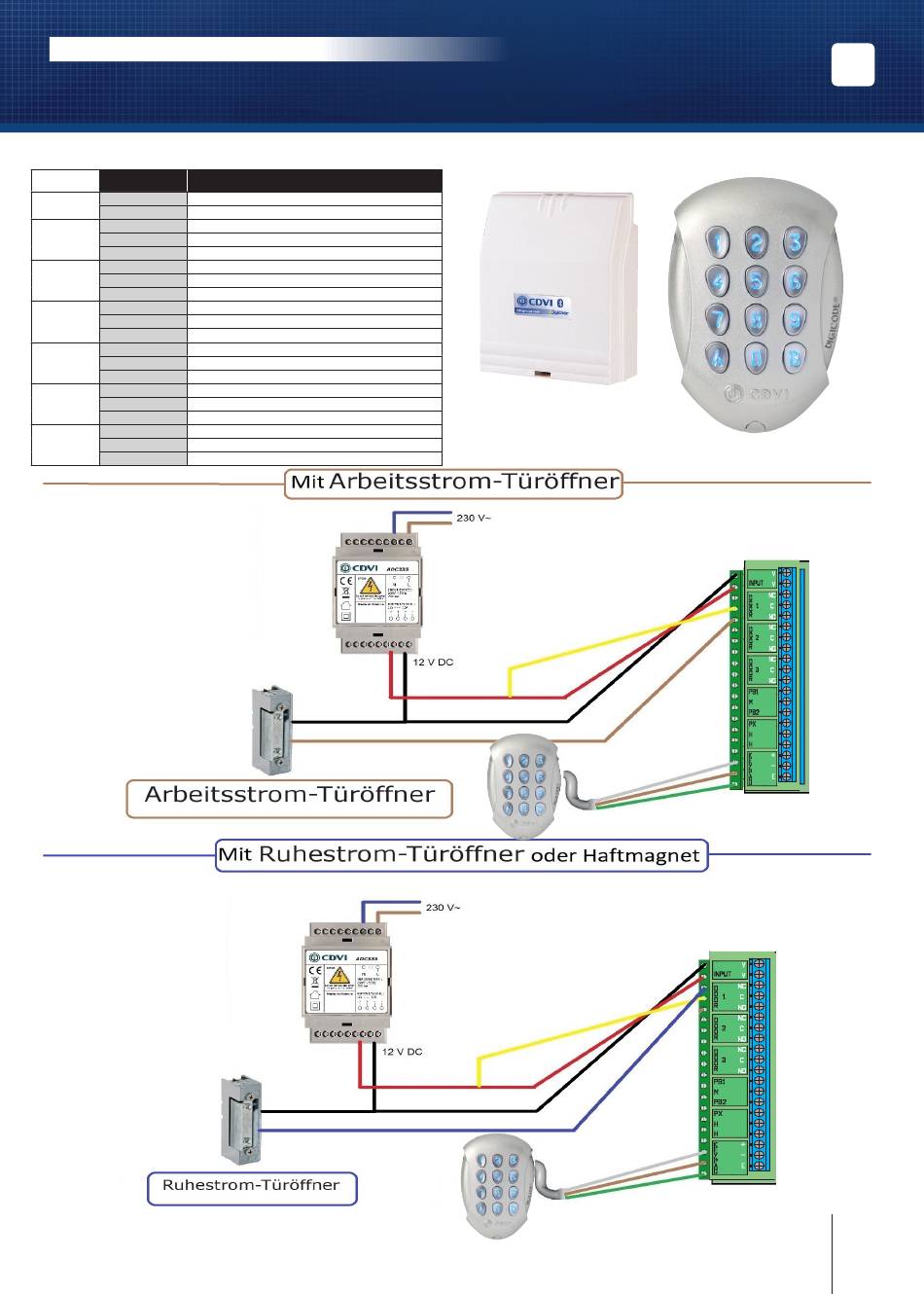

9] VEREINFACHTER ANSCHLUSSPLAN - RELAIS 1:
Anschlüsse Zuordnung
V Stromversorgung 12 bis 24VAC oder 12 bis 48VDC
Eingang
V Stromversorgung 12 bis 24VAC oder 12 bis 48VDC
NC Ruhekontakt des Relais 1
Tür 1 C Com Relais 1
NO Arbeitskontakt des Relais 1
NC Ruhekontakt des Relais 2
Tür 2 C Com Relais 2
NO Arbeitskontakt des Relais 2
NC Ruhekontakt des Relais 3
Tür 3 C Com Relais 3
NO Arbeitskontakt des Relais 3
PB1 Relais 1 Ausgangstaste
Drucktasten M Com Tasten
PB2 Relais 2 Ausgangstaste
PX Nicht benutzt
Uhr H Nicht benutzt
H Uhrkontakt
+ Weisser Draht-Tastatur
Digicode
®
- Brauner Draht-Tastatur
TMGALEO
E Grüner oder blauer Draht - Tastatur (Beleuchtung)
