- Page 1 KCIEN KCIEN SBP KCIEN IRC Keypad KCIEN - KCIEN SBP - KCIEN IRC...
-
Page 2: Mounting Recommendations

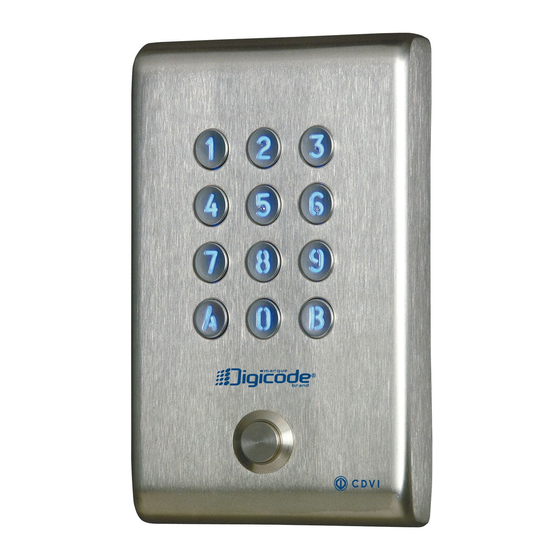

KCIEN - KCIEN SBP - KCIEN IRC Keypad KCIEN 1] GENERAL INFORMATION GENERAL INFORMATION Construction: Stainless steel Self-contained Surface mount Capacity of 100 user codes of 4 to 6 digits Stored in EEPROM memory Buzzer audible signal Backlit keys Available versions:... -
Page 3: Mounting Kit
KCIEN - KCIEN SBP - KCIEN IRC Keypad KCIEN 3] MOUNTING KIT 3] MOUNTING KIT (M4x30) ® Torx screw T20 Torx Plastic anchors ® Varistor mounting (M5x8) Spanner screws KCIEN KCIENSBP KCIENIRC 4] MOUNTING INSTRUCTIONS Once you have made sure that the mounting kit is complete and that you prepared the cables of the KCIEN/KCIENSBP keypad then you can proceed and mount the product. Make sure that... -
Page 4: Wiring Diagram
KCIEN - KCIEN SBP - KCIEN IRC Keypad KCIEN 6] WIRING DIAGRAM Black Power supply 12V to 24V ac or 12V to 48V dc Dark green Purple Pink Light blue Light green Blue red Pink Grey Magnetic lock Green white Brown... - Page 5 KCIEN - KCIEN SBP - KCIEN IRC Keypad KCIEN Default values - 1 short beep: Keypad powered. replace it by 0 0 0 0 if code - Without codes. - 1 long beep: Data computing length is 4-digits format or - Illumination time: 10 seconds. in programming or access replace it by 0 0 0 0 0 if the - Relay release time: 1 second.
-
Page 6: Changing The Master Code
KCIEN - KCIEN SBP - KCIEN IRC Keypad KCIEN C. Changing the master code ( ex. 0 0 0 0 0 in 5-digits length code ) The master code is used only - A beep is emitted to confirm the user to enter in programming mode. code has been deleted. -
Page 7: Reset Master Code
KCIEN - KCIEN SBP - KCIEN IRC Keypad KCIEN F. Reset master code I. Audible Feedback On stand-by operating mode, The audible signal is enabled in programming place a jumper on ST3. mode and when the relay is energised after a valid code. To enable the audible - Wait 1 second and then remove the jumper. - Page 8 KCIEN - KCIEN SBP - KCIEN IRC Keypad KCIEN Enter Master code twice 2 x beeps Illumination Time relay 1 Time relay 2 Code length Master code duration 1 x beep = OK 1 x beep = OK 1 x beep = OK...
- Page 9 KCIEN - KCIEN SBP - KCIEN IRC Keypad KCIEN Sub master Buzzer (audible Sub master Reset User codes code 2 feedback) code 1 00-99 1 x beep = OK 1 x beep = OK 1 x beep = OK 1 x beep = OK...
- Page 10 KCIEN - KCIEN SBP - KCIEN IRC Keypad KCIEN This spread sheet will help you keep track of the user codes programmed in the keypad User User User Code Name Code Name Code Name location location location Relay 1 Relay 2 Reminder From user location 00 to 59.
- Page 11 CDVI to be defective should be returned under these warranty terms if accompanied by an RMA (Return Material Authorization Number) provided by CDVI. CDVI, at its option, shall repair or replace the defective product at CDVI premises or at any CDVI approved service center. This warranty does not cover any damage due to accident, misuse, abuse or negligence. This warranty is valid only if the product is registered, within 1 month from delivery to the final costumer. To obtain full details of this...
- Page 12 KCIEN - KCIEN SBP - KCIEN IRC Kodlås KCIEN 1] PRODUKTSPECIFIKATION Material: Rostfritt stål Kompakt montage Utanpåliggande montage Klarar upp till 100 koder med 4 till 6 siffror Inbyggt EEPROM-minne Ljudindikering Bakgrundbelysta knappar Olika utföranden: - KCIEN Med extern knapp - KCIEN/SBP Standard utförande...
- Page 13 KCIEN - KCIEN SBP - KCIEN IRC Kodlås KCIEN 3] MONTERINGSSATS MONTERINGSSATS Monte- Varistor Torx skruv T20 Torx Plastplugg ® ® rings-skruv 05D 680K (M5x8) nyckel (M4x30) KCIEN KCIENSBP KCIENIRC 4] MONTERING 4] MONTERING Kontrollera att monteringssatsen är komplett och att du förberett kablarna till KCIEN, KCIENSBP eller KCIEN/IRC kodlåset innan monteringen påbörjas. Försäkra dig om att du har rätt verktyg tillgängliga (borr, skruvmejsel, måttstock mm) och följ sedan monteringsanvis- ningarna för kodlåset. Håll kodlåsets bakstycke Sätt plastpluggar S5 i de...
- Page 14 KCIEN - KCIEN SBP - KCIEN IRC Kodlås KCIEN 5] KOPPLINGSSCHEMA Svart Inspänning 12 till 24 V AC Röd eller 12 till 48 V DC Mörkgrön Lila Rosa Ljusblå Ljusgrön Blå röd Rosa grå Elektromagnet Grön vit Brun Orange Elslutbleck Strömförsörjning enligt låsspecifikationen...
- Page 15 KCIEN - KCIEN SBP - KCIEN IRC Kodlås KCIEN Standard inställningar spänningsatt. - Ändras kodlängden till 4-siffrig - Utan koder. - 1 lång pipsignal = Data blir även masterkoden - Tidsinställd belysning : sparat i programmeringsläge 4-siffrig. 10 sekunder. eller dörr öppnas. - Masterkoden KAN INTE - 2 korta pipsignaler = - Reläslutningstid : 1 sekund.
- Page 16 KCIEN - KCIEN SBP - KCIEN IRC Kodlås KCIEN C. Byt masterkod - Tryck lika många 0 som kodlängden ( t.ex. 0 0 0 0 0 för 5-siffriga koder) Masterkoden används endast till att komma in i programmeringsläget. - En pipsignal bekräftar användarkoden har raderats.
- Page 17 KCIEN - KCIEN SBP - KCIEN IRC Kodlås KCIEN F. Återställ masterkod I. Ljudindikering Sätt en bygel på ST3 i standby läge. När du skriver in en giltig kod så får du en ljudindikering, här kan du aktivera - Vänta 1 sekund och ta sedan bort bygeln.
- Page 18 KCIEN - KCIEN SBP - KCIEN IRC Kodlås KCIEN Knappa in masterkoden 2 gånger 2 x pip Tidsinställning Tidsinställning Tidsinställning Kodlängd Masterkod bakgrunds- relä 2 relä 1 belysning 1 x pip 1 x pip 1 x pip 1 x pip...
- Page 19 KCIEN - KCIEN SBP - KCIEN IRC Kodlås KCIEN Återställa Programmera Undermaster- Undermaster- Ljudindikering masterkod och användarkoder kod 1 kod 2 användarkod 00-99 1 x pip 1 x pip 1 x pip 1 x pip 4, 5 eller 6 siffror 0 = stäng av...
- Page 20 KCIEN - KCIEN SBP - KCIEN IRC Kodlås KCIEN Anteckningar - Lista över användarkoder Plats Namn Plats Namn Plats Namn Reläutgång 1 Reläutgång 2 Plats 00 till plats 59. Plats 60 till plats 99. cdvigroup.com...
- Page 21 ändrats eller manipulerats. Endast produkter godkända från CDVI som är deffekta, kan returneras enligt dessa villkor. Produkten skall skickas med ett RMA nummer (returnummer) som tillhandahålls av CDVI. CDVI skall efter eget val, reparera eller ersätta den defekta produkten på CDVI egen fabrik, eller enligt CDVI auktoriserat servicecenter. Denna garanti täcker inte...
- Page 22 KCIEN - KCIEN SBP - KCIEN IRC Kodelås KCIEN 1] PRODUKTSPECIFIKATION Materiale: Rustfrit stål Kompakt montering Overflademontering Kapacitet: Op til 100 brugerkoder på 4 til 6 tegn Indbygget EEPROM-hukommelse Brummer hørbart signal Baggrundsbelyste knapper Forskellige versioner: - KCIEN Indbygget dørklokke...
- Page 23 KCIEN - KCIEN SBP - KCIEN IRC Kodelås KCIEN 3] MONTERINGSKIT 3] MONTERINGSKIT ® ® Torx skrue T20 Torx Monterings- Plastikplug Varistor (M5x8) nøgle skrue (M4x30) KCIEN KCIENSBP KCIENIRC 4] MONTERINGSVEJLEDNING Når du har sikret dig, at monteringskittet er komplet, og du har klargjort kablerne til KCIEN/KCIENSBP-kodelåsen, kan du fortsætte og montere produktet. Sørg for, at du har det...
- Page 24 KCIEN - KCIEN SBP - KCIEN IRC Kodelås KCIEN 5] KOBLINGSSKEMA Sort Input-spænding 12-24V AC eller Rød 12-48V DC Mørkegrøn Lilla Pink Lyseblå Lysegrøn Blå / Rød Pink / Grå Elektromagnet Grøn / Hvid Brun Orange Strejke Strømforsyning i henhold til låsespecifikation Hvid KCIEN Elektrisk strejke KCIENSBP Grå...
- Page 25 KCIEN - KCIEN SBP - KCIEN IRC Kodelås KCIEN Standardindstillinger - 1 kort bip: Kodelås er Udskift koden med 0 0 0 0, hvis - Uden koder. tilsluttet strøm. kodelængden er 4-cifret, udskift - Belysningstid: 10 sekunder. - 1 langt bip: Data behandles den med 0 0 0 0 0, hvis koden er - Relæ-frigivelsestid: 1 sekund.
- Page 26 KCIEN - KCIEN SBP - KCIEN IRC Kodelås KCIEN C. Skift masterkode (ex: 0 0 0 0 0 for at slette en 5-cifret kode) Masterkoden bruges kun for at få adgang - 1 bip bekræfter, at brugerkoden er slettet. til programmeringstilstand. 1. Indtast masterkoden 2 gange Bemærk: (1 2 3 4 5 masterkodestandardværdi).
- Page 27 KCIEN - KCIEN SBP - KCIEN IRC Kodelås KCIEN F. Nulstil masterkode I. Hørbar feedback I standby-tilstand skal du sætte en jumper Lydsignalet er aktiveret i programmerings- på P2. tilstand, og når en gyldig kode indtastes. - Vent 1 sekund, og fjern så jumperen. For at aktivere hørbar feedback ved hvert - Der udsendes 1 bip.
- Page 28 KCIEN - KCIEN SBP - KCIEN IRC Kodelås KCIEN Indtast masterkoden 2 gange 2 x bip Tidsindstilling Tidsindstilling Tidsindstilling baggrunds- Kodelængde Masterkode Relæ 1 Relæ 2 belysning 1 x bip = OK 1 x bip = OK 1 x bip = OK...
- Page 29 KCIEN - KCIEN SBP - KCIEN IRC Kodelås KCIEN Undermaster- Summer (hørbar Undermaster- Nulstil Brugerkoder kode 2 feedback) kode 1 00-99 1 x bip = OK 1 x bip = OK 1 x bip = OK 1 x bip = OK...
- Page 30 KCIEN - KCIEN SBP - KCIEN IRC Kodelås KCIEN Med skemaet her kan du holde styr på de brugerkoder, der er programmeret på tastaturet. Bruger- Bruger- Bruger- Kode Navn Kode Navn Kode Navn placering placering placering Relæ 1 Relæ 2 BEMÆRK:...
- Page 31 KCIEN - KCIEN SBP - KCIEN IRC Kodelås KCIEN 6] BEGRÆNSET LEVETIDSGARANTI [UDDRAG] * CDVI garanterer, at dette produkt er fri for defekter i materiale og udførelse, når det er installeret i over- ensstemmelse med producentens instruktioner og ikke er blevet ændret eller manipuleret. Kun produkter godkendt af CDVI, som er defekte, kan returneres under disse garantibetingelser. Produktet skal sendes med et RMA-nummer (Return Material Authorization Number) leveret af CDVI. CDVI skal efter eget valg re- parere eller erstatte det defekte produkt på CDVIs egen fabrik eller et CDVI-godkendt servicecenter. Denne garanti dækker ikke skader, der skyldes en ulykke, forkert brug, misbrug eller forsømmelse. Denne garanti er kun gyldig, hvis produktet er registreret senest en måned efter levering til slutkunden. For fuldstændig information om denne garanti og for at registrere produktet for at udløse den «begrænsede levetidsgaranti», skal du udfylde det vedlagte registreringsbevis og returnere det, enten via e-mail eller post, til det nærme- ste CDVI-kontor eller registrere produktet online på www.cdvigroup.com. Reparation eller ombytning af det defekte produkt er de eneste to alternativer, der findes. CDVI er ikke ansvarlig for nogen skader eller følge- skader. Under ingen omstændigheder kan den samlede gæld overstige produktets købspris. Du kan finde dit lokale CDVI-kontor online ved at besøge www.cdvigroup.com eller på bagsiden af i nstallationshåndbogen.
- Page 32 Extranet : CDVI_IM KCIEN CMYK A5 EN-SE-DK 01 CDVI Group FRANCE (Headquarters) Phone: +33 (0) 1 48 91 01 02 CDVI FRANCE + EXPORT +33 (0) 1 48 91 01 02 www.cdvi.com CDVI AMERICAS [CANADA - USA] +1 (450) 682 7945 www.cdvi.ca CDVI BENELUX [BELGIUM - NETHERLANDS - LUXEMBOURG] +32 (0) 56 73 93 00 www.cdvibenelux.com CDVI TAIWAN +886 (0) 42471 2188 www.cdvichina.cn CDVI SUISSE +41 (0) 21 882 18 41 www.cdvi.ch...
