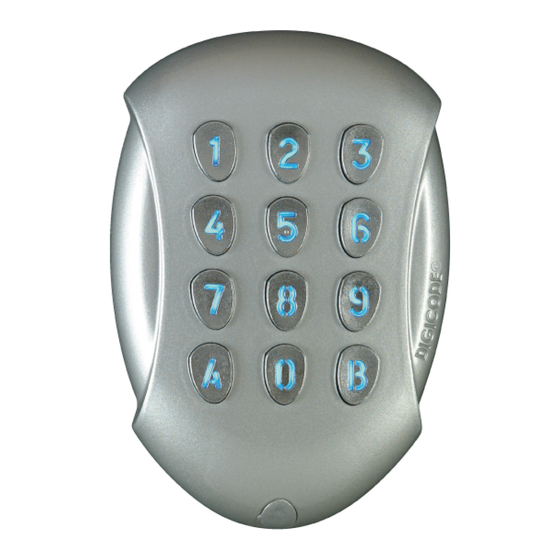

CDVI GALEOW Installation Manual

Wiegand illuminated keypad
Hide thumbs Also See for GALEOW:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
EN
FR
GALEOW
Wiegand Illuminated Keypad
Digicode
rétro-éclairé Wiegand
®
Range: Integrated access control /
Gamme: Contrôle d'accès intégré
INSTALLATION MANUAL
MANUEL D'INSTALLATION
Group Products

Advertisement

loading
Need help?

Need help?

Do you have a question about the GALEOW and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for CDVI GALEOW

Summary of Contents for CDVI GALEOW

  • Page 1 GALEOW Wiegand Illuminated Keypad Digicode rétro-éclairé Wiegand ® Range: Integrated access control / Gamme: Contrôle d’accès intégré INSTALLATION MANUAL MANUEL D’INSTALLATION Group Products...

  • Page 2: General Information

    Wiring reminder Fitting - In the case of direct connection to the CT-V900-A To optimise the mounting of the GALEOW and to (CENTAUR) central controller or one of the combat attempted tampering, it should be fi tted on LINKNET door controllers, the GALEOW must be a fl...
  • Page 3 4] MOUNTING After having verifi ed that the fi tting kit is complete and having made the connection of the GALEOW coded keypad (with or without the door controller depending on whether you use a central controller or panel), you can proceed with the fi nal installation of the product.
  • Page 4 INSTALLATION MANUAL GALEOW Wiegand illuminated keypad 6] CONNECTIONS: CONNECTION WITH THE (INTBUSW) DOOR CONTROLLER GALEOW White Green Blue Black Grey GALEOW 12VDC BLACK BLUE Clock GREEN Data 0 WHITE Data 1 INTBUSW BROWN Buzzer GREY 0V commun Strike Magnet Varistor Power supply Two different confi...
  • Page 5 INSTALLATION MANUAL GALEOW Wiegand illuminated keypad INTBUSW (Door controller) Terminal block : Motherboard Input voltage - Input voltage + Data O Clock Data 1 Terminal block : Motherboard N/C contact eletromagnetic lock (+) Common contact power supply (+) N/O contact electric release...
  • Page 6 INSTALLATION MANUAL GALEOW Wiegand illuminated keypad 8] PROGRAMMING Turn the switch to ON to start programming 2 beeps are emitted Programming Programming Programming Programming Programming the output the number for decimal or the illumination the audible signal format of digits...
  • Page 7 INSTALLATION MANUAL GALEOW Wiegand illuminated keypad Default values Code Length - Illumination duration: 10 seconds, - The user code must be in 4, 5 or 6 digits, User code lenght: 5 digits, - In decimal mode, all the keypad keys can be...
  • Page 8 INSTALLATION MANUAL GALEOW Wiegand illuminated keypad E] AUDIBLE SIGNAL 2. Press A4 to enter in the mode setting menu: The audible signal is always enabled - One beep is emitted. in programming mode. - Press 0 for a decimal mode, press 1 for a hexadecimal mode.

  • Page 9: Standard Format

    INSTALLATION MANUAL GALEOW Wiegand illuminated keypad Interface - The output format is 26-bit Wiegand (Signals: DATA1, DATA0 and CLOCK), - Output signal in open collectors (pull up of 2.2K in +5V) 26-bit hexadecimal output format. The frame is made of 26-bit and built as follow: - First parity: 1-bit –...
  • Page 10 INSTALLATION MANUAL GALEOW Wiegand illuminated keypad 11] ISO 7811 TRACK 2 FORMAT Characters SS = start sentinel > Hex B ES = end sentinel > Hex F LRC = Ou Exclusif de tous les caractères de la trame (including SS and ES) The code length is set at 8 digits: - In 4 digits >...
  • Page 11 INSTALLATION MANUAL GALEOW Wiegand illuminated keypad 12] NOTES cdvi.com cdvigroup.com...
  • Page 12 Rappel de câblage Montage - Dans le cas d’une connexion directe à la centrale Afi n d’optimiser la fi xation du GALEOW et de prévenir les CT-V900-A (CENTAUR) ou une des centrales LINKNET, tentatives d’arrachage, privilégiez les surfaces planes. le GALEOW doit être placé à une distance maximale de 50 m.

  • Page 13: Montage

    4] MONTAGE Après avoir vérifi é que le kit de montage est complet et opéré le raccordement du clavier codé GALEOW (avec ou sans le contrôleur de porte selon la centrale ou platine), vous allez pouvoir procéder à l’installation fi nale du produit.
  • Page 14 MANUEL D’INSTALLATION GALEOW Digicode rétro-éclairé Wiegand ® 6] RACCORDEMENTS CONNEXION AVEC CONTRÔLEUR DE PORTE (INTBUSW) GALEOW Blanc vert Bleu Rouge Noir Gris GALEOW ROUGE Alimentation 12 V DC NOIR BLEU Clock VERT Data 0 BLANC Data 1 INTBUSW MARRON Buzzer...
  • Page 15 MANUEL D’INSTALLATION GALEOW Digicode rétro-éclairé Wiegand ® INTBUSW (Contrôleur de porte) Bornier 5 points : Carte mère Alimentation - Alimentation + Data O Clock Data 1 Bornier 16 points : Carte mère Contact N.F porte Ventouse (+) Contact commun + Alimentation Contact N.O porte Gâche...
  • Page 16 MANUEL D’INSTALLATION GALEOW Digicode rétro-éclairé Wiegand ® 8] PROGRAMMATION Basculez le switch sur ON pour entrer en programmation 2 bips sonores Programmation Programmation Programmation Programmation Programmation du format du nombre du mode décimal de l’éclairage du signal sonore de sortie de termes ou héxadécimal...
  • Page 17 MANUEL D’INSTALLATION GALEOW Digicode rétro-éclairé Wiegand ® Valeurs par défaut Termes utilisés - Tempo éclairage : 10 s. - Les codes utilisateurs doivent être composés - Nombre de termes : 5. de 4,5 ou 6 termes. - Sortie Wiegand 26 bits.
  • Page 18 3. Basculez le switch sur OFF : extérieurement par une centrale. Il suffi t - Deux bips sont émis pour confi rmer d’appliquer un signal logique sur l’entrée Buzzer le retour au mode normal du GALEOW (Fil marron). de fonctionnement. Buzzer inactif Buzzer actif Buzzer inactif F] PROGRAMMATION DU MODE DÉCIMAL...
  • Page 19 - Parité 2 : «0» si le nombre de 1 dans bit 14 à bit 25 est impaire, «1» si le nombre de 1 dans bit 14 à bit 25 est paire. 10] FORMAT DE SORTIE FORMAT STANDARD Le GALEOW fonctionne sous ce format (propriété de l’entreprise) avec certaines centrales ou platines de la gamme Standard (nous consulter).
  • Page 20 MANUEL D’INSTALLATION GALEOW Digicode rétro-éclairé Wiegand ® 11] FORMAT DE SORTIE FORMAT ISO 7811 TRACK 2 Caractères SS : Sentinelle de début > Hex B ES : Sentinelle de fi n > Hex F LRC : Ou Exclusif de tous les caractères de la trame (y compris SS et ES) Le nombre de caractères est fi...
  • Page 21 MANUEL D’INSTALLATION GALEOW Digicode rétro-éclairé Wiegand ® 12] NOTES cdvi.com cdvigroup.com...
  • Page 22 MANUEL D’INSTALLATION GALEOW Digicode rétro-éclairé Wiegand ® NOTES cdvi.com cdvigroup.com...
  • Page 23 MANUEL D’INSTALLATION GALEOW Digicode rétro-éclairé Wiegand ® NOTES cdvi.com cdvigroup.com...
  • Page 24 Reference : G0301FR0266V05 Extranet : EXE-CDVI_IM GALEOW CMYK A5 EN-FR 04 Manufacturing Access Control since 1985 CDVI Group CDVI CDVI DIGIT FRANCE TAIWAN ITALIA FRANCE (Headquarters/Siège social) Phone: +33 (0)1 48 91 01 02 Phone: +886 (0)42471 2188 Phone: +39 0331 97 38 08...
