Piezas De Recambio Del Bastidor; Lista De Las Piezas Del Sistema De Distribución En Conducto - Carel humiFog Multizone User Manual

4.1 Lista de las piezas del sistema de
distribución en conducto
Atención:
•
Usar tefl ón líquido garantizado para presión de agua de hasta 100 bar,
para sellar las conexiones hidráulicas;
•
Esperar 3 horas para que el tefl ón agarre.
64
69
66
77
62
65
72
70
76
79
0
78

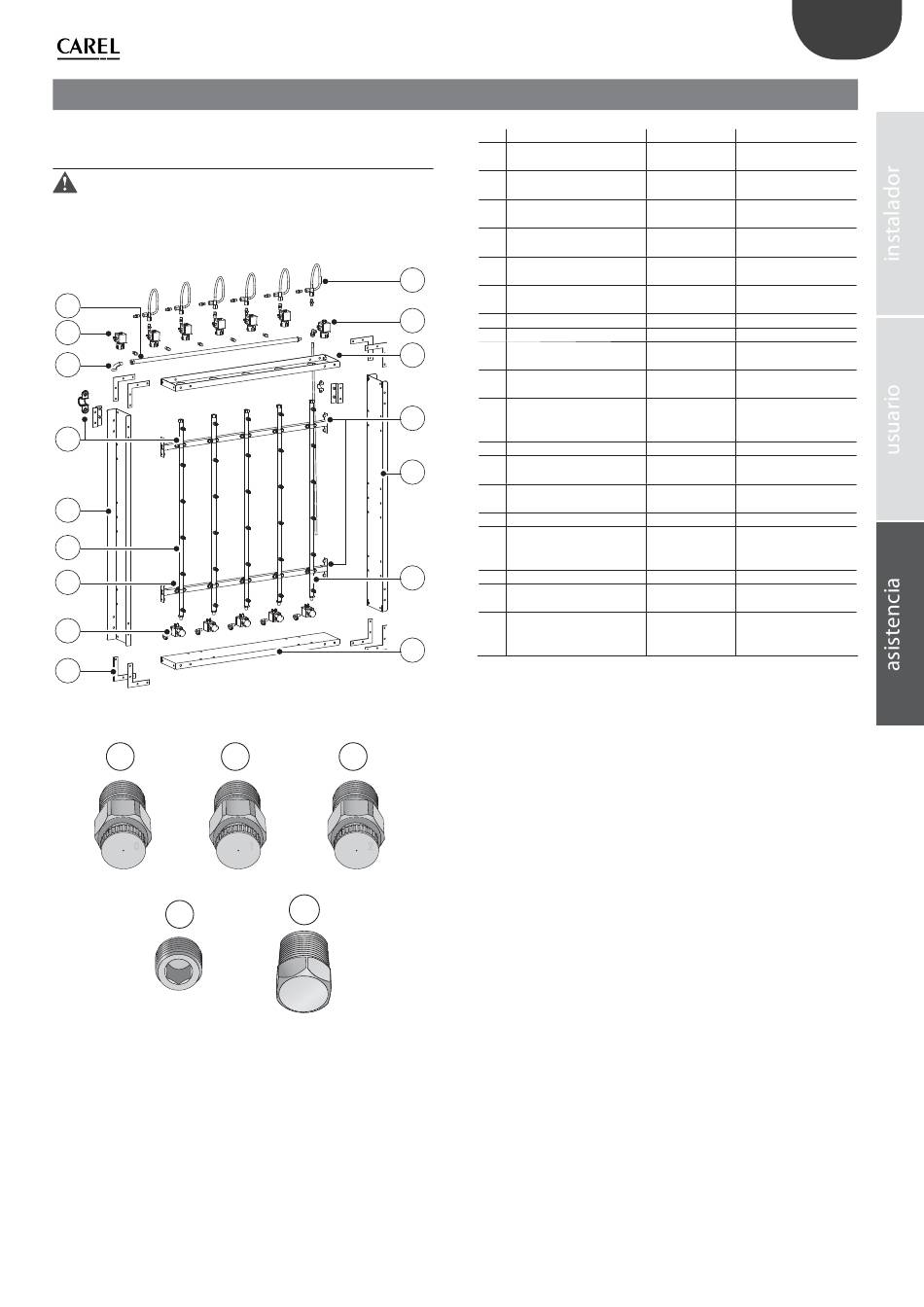

4. PIEZAS DE RECAMBIO DEL BASTIDOR

Fig.4.a
74 75
1 2
73
Fig.4.b
Ref. Descripción
60 Marco superior
61 Marco inferior
62 Hombro lateral
63 Barra soporte de colectores
verticales
64 Colector horizontal
67
65 Colector vertical
70
66 Racor acodado G1/4" M/H 1309610AXX
67 Flexible G1/8"
69 Electroválvula de acero
60
inoxidable 24 V 50 Hz NC
70 Electroválvula de acero
inoxidable 24 V 50 Hz NA
72 Kit de 15 tornillos M3 para
63
regulación del ángulo de
los colectores
73 Tapón G1/8" M
74 Boquilla atomizadora MTP1
62
2,8 kg/h marcado como "1"
75 boquilla atomizadora MTP2
4,0 kg/h marcado como "2"
76 Kit 8 escuadras
77 Kit para el montaje de
un colector vertical con
tornillos y arandelas
77
78 Tapón NPT 1/8" M
79 Boquilla atomizadora MTP1
1,5 kg/h
Kit de arandelas y bulones
M6 para montaje completo
61
del bastidor
"humiFog multizone Recambios/spare parts" +030222102 rel. 1.0 - 12.05.2009
SPA
Código Notas
14C585A1** ** = 00...15 según la
longitud
14C470A1** ** = 00...15 según la
longitud
14C585A1** ** = 20...35 según la
longitud
14C470A1** ** = 40...55 según la
longitud
98C585P2** ** = 80...95 según la
longitud
98C585P2** ** = 60...75 según la
longitud
14C531A097
1312079AXX
1312115AXX
UAKVITIM30
1309633AXX
UAKMTP1000
UAKMTP2000
UAKS000000
UAKMOR0000
1309639AXX
UAKMTP0000
UAKVITIM60
Tab. 4.a
