Comica BoomX-U User Manual

Broadcasting-level multi-functional mini uhf wireless microphone
Hide thumbs

Advertisement

Table of Contents

Broadcasting-Level Multi-functional Mini UHF Wireless Microphone
User Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BoomX-U and is the answer not in the manual?

Questions and answers

Related Manuals for Comica BoomX-U

Summary of Contents for Comica BoomX-U

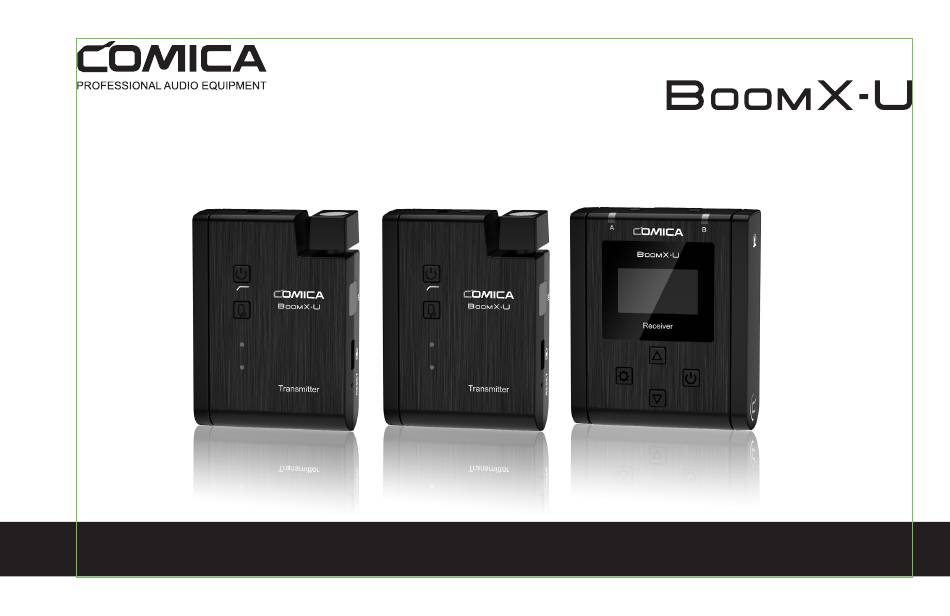

  • Page 1 Broadcasting-Level Multi-functional Mini UHF Wireless Microphone User Manual...
  • Page 2 Technology Parameters Transmitter (TX) Channels Group A Wireless Frequency 568.125MHz ~ 579.875MHz Group B Wireless Frequency 580.125MHz ~ 591.875MHz Transmitting Power 15dBm Receiver (RX) Channels Group A Wireless Frequency 568.125MHz ~ 579.875MHz Group B Wireless Frequency 580.125MHz ~ 591.875MHz...
  • Page 3 Foreword Thanks for purchasing COMICA BoomX-U Broadcasting-Level Multi-functional Mini UHF Wireless Microphone. To ensure bring you a good using experience, please read this manual book carefully before using and correctly install and operate. Main Features . Mini and Portable, Broadcast Level .

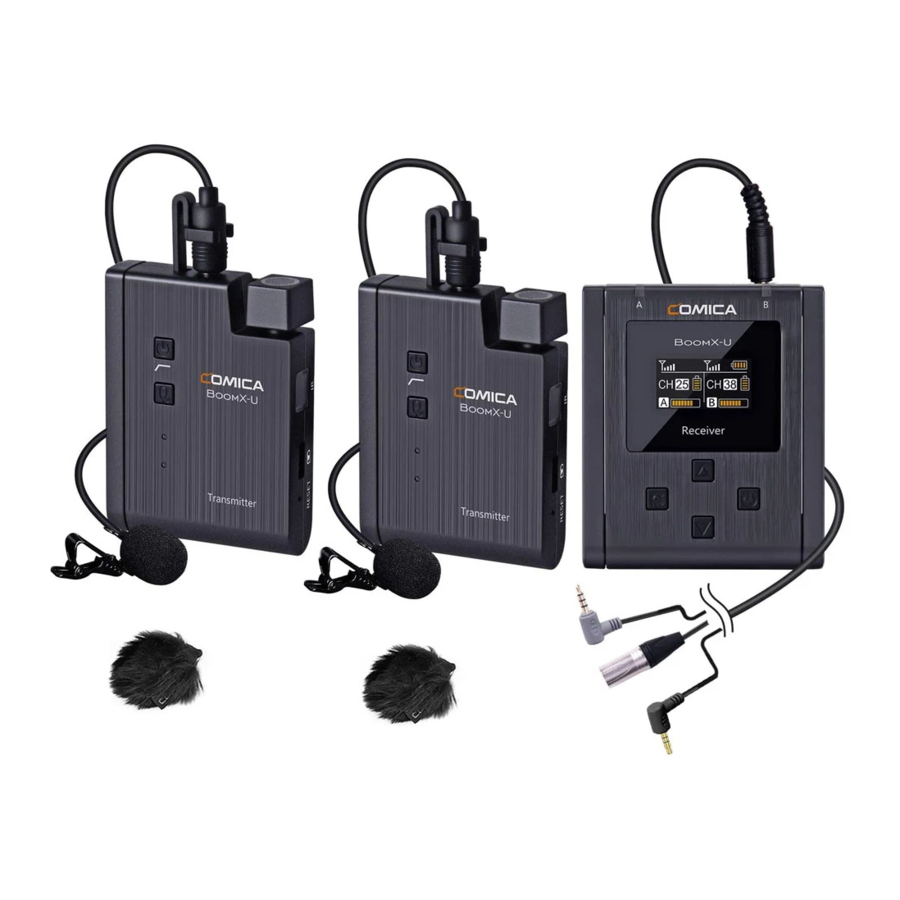

  • Page 4 Packing List Main Parts: Transmitter(TX) Receiver (RX) Purchase Options: U1 = TX + RX U2 = TX + TX + RX...
  • Page 5 Accessories: 3.5mm Lavalier Mic Wind Mu 3.5mm TRS-TRRS Audio Cable 3.5mm TRS-TRS Audio Cable 3.5mm-XLR Audio Output Cable USB A-USB C Charging Cable Carry Case User Manual Warranty Card The accessories of each combination include : ①+②+③+④+⑤+⑥+⑦+⑧+⑨ ①x2+②x2+③+④+⑤+⑥+⑦+⑧+⑨...

  • Page 6: Table Of Contents

    Components and Instruction Transmitter (TX): 1. Power / Low Cut Filter Button 2. Muting Button 3. Power / Low Cut Filter Indicator Light 4. Audio Status Indicator Light 5. External Mic Locking Buckle 6. 3.5mm TRS Port of External Mic 7.
  • Page 7 Receiver (RX) 1. Menu Function Button + 2. Function Setting Button 3. Menu Function Button - 4. Group A Working Status Indicator 5. 3.5mm TRS/TRRS Monitoring Port 6. IR Sensor 7. 3.5mm TRS Audio Output Port 8. Group B Working Status Indicator 9.

  • Page 8: Transmitter (Tx)

    Installation Transmitter (TX) 1.Use internal microphone : Adjust the antenna angle; Install the transmitter on the collar through the belt clip so that the internal microphone points in the direction of the sound source Belt Clip Internal Mic Rotate 180 degrees for the best signal For better concealment during use, it is recommended that the belt clip be fixed and used outwards...
  • Page 9 2.Use external microphone: Insert the 3.5mm TRS microphone input cable into the transmitter's 3.5mm TRS external microphone port and tighten it, then clip the transmitter to the belt through the belt clip and clip the lavalier microphone to your collar When using an external microphone, the internal microphone is automatically turned o...
  • Page 10 Receiver (RX) 1. Work with Camera: Adjust the antenna angle; Fix the receiver through the belt clip to the camera's hot shoe mount, then connect the receiver with camera through the 3.5mm TRS-TRS audio cable; Insert the headphone into the monitoring port for monitoring Rotate 90 degrees for the best signal 3.5mm TRS-TRS Audio Cable...
  • Page 11 2. Work with Smartphone: Clip the receiver to the cold shoe mount through the belt clip; Connect the receiver with the mobile phone through the 3.5mm TRS-TRRS audio cable and pay attention to the access to the audio output jack of the receiver is the 3.5mm TRS plug, and the access to the mobile phone is the 3.5mm TRRS plug;...

  • Page 12: Power /Low Cut Filter Button

    Function and Usage Transmitter (TX) Function Introduction: 1. Power /Low Cut Filter Button Long press for On/O ; Short press for Low Cut Filter 2. Muting Button Long press to switch between normal recording and mute 3. Power /Low Cut Filter Indicator Light Blue light keeps on after turn on the Transmitter;...

  • Page 13: Internal Mic

    6. Internal Mic Turn the Mic to the sound source 7. 3.5mm TRS External Microphone Port Insert the 3.5mm TRS microphone input cable, and you can use the external lavalier microphone for recording. At this time, the internal microphone of this device is automatically turned o 8.
  • Page 14 Receiver (RX) Receiver (RX) Function Introduction: 1. Power Button Long press for On/O ; Short press on the function menu interface to exit the current interface 2. SET Function Button Short Press can enter the setting display page, then adjust the related function 3.
  • Page 15 5. Group A /B Working Status Indicator Indicator light is o when unpaired; Blue light keeps on after paired successfully; Red light flicker when low power; Red light keeps on when charging 6. 3.5mm TRS Audio Output Port Connect with mobile phone through the 3.5mm TRS-TRRS audio cable; Connect with camera through the 3.5mm TRS-TRS audio cable 7.

  • Page 16: Reset Hole

    9. Screen Flip Function You can flip the screen 180 degrees to use according to di erent scenes Menu Screen Flip (Normal Display) (After Screen Flips 180 Degrees) 10. Reset Hole If there is an abnormal phenomenon such as the device is crash or unable to turn on it, then insert the reset pin into the reset hole to reset it 11.
  • Page 17 Receiver (RX) Screen Display Instruction: Group A Signal Strength Group B Signal Strength Receiver’s Power Indication Group B Transmitting Power Channel of Group A Group A Transmitting Power Channel of Group B Group A Audio Group B Audio Dynamic Display Bar Dynamic Display Bar Group A Group B...
  • Page 18 Receiver (RX) Operation Instruction: 1.Pairing of Group A/B 1.1 Short press button to “setting” display page; press button to Pair mode of Group A or Group B Menu Group A Pair Yes 1.2 Short press button for adjustment, press button to select whether or not pairing, then short press 　　to confirm.
  • Page 19 2. Volume Adjustment Group A/B Volume Adjustment Menu Group A Volume 12 3. ‘Stereo/Mono’ Mode Adjustment A channel is the left channel and B channel is the right channel in Stereo Mode. Please attention that it can not realize STEREO function when in single channel mode Menu Menu Output Mode...
  • Page 20 Pairing Method Dual-Channel Mode: 1. Set the display page to A/B Group Pairing Menu Menu Group A Group B Pair Yes Pair Yes 2. Keep the receiver and transmitter's IR sensor are closely aligned before pairing IR Sensor IR Sensor (Transmitter) (Receiver)
  • Page 21 3. Use the pairing function to pair the two transmitters respectively for the A/B Group Menu Group A Pair Yes (Left channel) (A channel ) (Right channel) (B channel ) Menu Group B Pair Yes...
  • Page 22 Specification Transmitter (TX) Receiver (RX) Antenna PCB Antenna Antenna PCB Antenna Polar Pattern Omnidirectional Receiving Sensitivity -90dBm Frequency Response 80Hz ~ 20kHz Sound Delay <20ms Sound Delay <20ms External Mic Input Interface 3.5mm TRS 3.5mm TRS External Mic Input Interface Monitor Interface 3.5mm TRS/TRRS Battery...
  • Page 23 广电级多功能迷你UHF无线麦克风 用户使用手册...
  • Page 25 前 言 感谢您购买COMICA/科唛BoomX-U无线麦克风。 为保证产品的顺畅使用，请在使用前严格阅读本说明书，并正确组装及操作。 产品主要功能 . 微型便携，广电级音质及距离 . 低切、M/S切换、16级音量、静音等多种功能 . 双通道UHF无线麦克风，两路发射一路接收 . 可视化音量、电量实时监测 . 内置和外置MIC两种输入方式 . 特殊的领夹麦防松设计 . 拾音距离高达120米 . TFT彩色显示屏，高清易视 . 多频道，可多机位多场合混用 . 支持屏显翻转 . 自动频道扫描，红外对码 . 多功能背夹设计，小巧精悍 注意事项 请注意配对时发射器与接收器的红外对码窗相对才能进行有效配对 使用时避免任何物体遮挡天线位置，以免信号不良 单一通道模式下，立体声（STEREO）功能不可实现 为确保稳定、远距离信号传输效果，建议调整天线至最佳信号传输角度 对码时两个发射器之间建议保持一米以上的距离，否则容易造成误对码 本产品属于高精密仪器类产品，请避免使用时掉落、碰撞或重击 请勿将本设备放置在热源或干扰源附近使用，如散热器、烤箱、WIFI热点、对讲机或其它无线设备旁边 如拾音距离较近或于户外使用时，请套上麦克风防风毛，防止声音爆裂或降低风噪 不要在雨中或潮湿的环境中使用该设备，否则会有短路的危险 请在干燥环境中对该产品进行保存...
  • Page 26 包装清单 主体: 发射器（TX） 接收器（RX） 搭配选择: U1 = TX + RX U2 = TX + TX + RX...
  • Page 27 配件: 3.5mm领夹麦克风 防风毛 3.5mm TRS-TRRS音频连接线 3.5mm TRS-TRS音频连接线 3.5mm-XLR卡侬头音频输出线 USB A-USB C充电线 便携包 说明书 保修卡 每一个型号的配件包括： ①x2+②x2+③+④+⑤+⑥+⑦+⑧+⑨ ①+②+③+④+⑤+⑥+⑦+⑧+⑨...
  • Page 28 部件介绍及说明 发射器: 1. 电源/低切按键 2. 静音按键 3. 电源/低切指示灯 4. 音频状态指示灯 5. 外置麦克风插头卡扣 6. 3.5mm TRS外置麦克风插孔 7. 内置麦克风 8. 红外对码窗 9. USB-C充电插口 10. 复位孔 11. 背夹 12. 天线...
  • Page 29 接收器（RX） 1. 功能菜单上翻按键 2. 设置按钮 3. 功能菜单下翻按键 4. A通道工作指示灯 5. 3.5mm TRS/TRRS耳机监听插孔 6. 红外对码窗 7. 3.5mm TRS音频输出插孔 8. B通道工作指示灯 9. 复位孔 10. USB-C充电插口 11. 电源按钮 12. 背夹 13. A通道天线 14. B通道天线...
  • Page 30 安装方法 发射器（TX） 1.使用内置麦克风: 调节好天线角度，把发射器通过背夹安装到衣领上，使内置麦克风指向音源方向。 背夹 内置麦克风 旋转180度为信号最佳状态 在使用过程中为了更好的隐蔽性，可将背夹朝外固定使用。...
  • Page 31 2.使用外置麦克风: 把3.5mm TRS麦克风输入线插入发射器的3.5mm TRS外置麦克风插孔并扣紧；把发射器通过背夹夹到 腰带上,再把另一头的领夹麦克风夹到衣领上。 当使用外置麦克风时，内置麦克风会自动关闭。...
  • Page 32 接收器（RX） 1.搭配相机使用安装方法: 调节好天线角度，把接收器通过背夹夹到相机的热靴座固定；通过3.5mm TRS-TRS音频连接线连接接 收器和相机；把耳机插入耳机监听插孔进行监听。 旋转90度为信号最佳状态 3.5mm TRS-TRS音频连接线...
  • Page 33 2.搭配手机使用安装方法: 把接收器通过背夹夹到冷靴座;通过3.5mm TRS-TRRS音频连接线连接接收器和手机，并注意接入接收 器音频输出插孔的是3.5mm TRS插头，接入手机端的是3.5mm TRRS插头；把耳机插入3.5mm TRS/TRRS 耳机监听插孔进行监听。 三节TRS插头 3.5mm TRS-TRRS音频连接线 四节TRRS插头 在没有手机支架的情况下可以把接收器通过背夹 夹到手机上使用,其他配件的安装方法与上相同。...
  • Page 34 功能与使用方法 发射器（TX） 发射器功能介绍: 1. 电源/低切按键 长按开机/关机；短按切换低切 2. 静音按键 长按正常录音与静音切换 3. 电源/低切指示灯 开机后蓝灯常亮；低切模式时紫灯常亮；与接收器配对进行中时红灯闪烁；低电时红灯闪烁； 充电时红灯长亮 4. 音频状态指示灯 有声音输入时蓝灯闪烁；声音过爆或静音状态下时亮红灯 5. 复位孔 如出现死机或开不了机等异常现象，使用复位针插入复位孔即可复位...
  • Page 35 6. 内置麦克风 将内置麦克风对准音源即可录音 7. 3.5mm TRS外置麦克风插孔 插入3.5mm TRS麦克风输入线，即可使用外置领夹麦克风进行录音，此时本机的内置麦克风被关闭 8. 红外对码窗 配对时发射器与接收器的红外对码窗相对才能进行配对 9. USB-C充电插口 通过USB A-USB C充电线连接发射器与5V电源进行充电...
  • Page 36 接收器（RX） 接收器功能介绍: 1. 电源按键 长按开机/关机;在功能菜单界面短按可退出当前界面 2. 设置按钮 短按可进入设置界面，在菜单中可进行选择与确认动作 3. 向上按键 短按可向上一级切换 4. 向下按键 短按可向下一级切换...
  • Page 37 5. A/B通道工作指示灯 未对码状态下指示灯不亮；对码成功后蓝灯常亮；低电时红灯闪烁；充电时红灯长亮 6. 3.5mm TRS音频输出插孔 通过3.5mm TRS-TRRS音频连接线与手机进行连接；通过3.5mm TRS-TRS音频连接线与相机进行连接 7. 红外对码窗 配对时发射器与接收器的红外对码窗相对才能进行配对 8. 3.5mm TRS/TRRS耳机监听插孔 插入3.5mm TRS/TRRS耳机即可监听...
  • Page 38 9. 复位孔 如出现死机或开不了机等异常现象，使用复位针插入复位孔即可复位 10. USB-C充电插口 通过USB A-USB C充电线连接接收器与5V电源进行充电...
  • Page 39 接收器屏幕显示: A通道信号强度 B通道信号强度 接收器电池电量 A通道频道 B通道发射端电量 A通道发射端电量 B通道频道 A通道 B通道 音频动态 音频动态 A通道 B通道...
  • Page 40 接收器设置界面功能与操作: 1. A/B通道配对 1.1 短按 按键进入设置界面，使用 键切换到A或B通道的Pair模式 Menu Group A Pair Yes 1.2 短按 按键激活，使用 键切换到是否要配对,再短按 键确认,配对成功后会有提示当 前配对成功的通道“Paired CHXX”；配对失败则提示“Fail！” Menu Group Setting 配对成功 Menu Menu Menu Paired CHXX Group Setting Group Setting Group Setting Pair No Pair Yes Pairing... Menu Group Setting 配对失败...
  • Page 41 2. 音量调节 调整A/B通道的音量 Menu Group A Volume 12 3. 单声道/立体声模式切换 立体声模式下A通道为左声道，B通道为右声道。单一通道模式下，立体声（STEREO）功能不可实现 Menu Menu Output Mode Output Mode （立体声） （单声道） Stereo Mono 4. 屏幕翻转功能 根据不同的使用场景，可以将屏幕翻转180度使用 Menu Screen Flip （屏幕正常显示） （屏幕翻转180度显示） 5. 当前版本号 Menu Version X.X.X...
  • Page 42 配对方式 双通道配对模式： 1.进入A/B通道的配对界面 Menu Menu Group A Group B 或 Pair Yes Pair Yes 2.对码前保持发射器与接收器的红外对码窗相对 红外对码窗 红外对码窗 （发射器） （接收器）...
  • Page 43 3.使用配对功能依次对两个发射器分别对应A/B通道进行配对 Menu Group A Pair Yes (左声道) (A通道) (右声道) (B通道) Menu Group B Pair Yes...
  • Page 44 技术规格 发射器（TX） 接收器（RX） 天线 PCB天线 天线 PCB天线 麦克风指向性 全指向 接收灵敏度 -90dBm 80Hz ~ 20kHz 麦克风频响 声音延迟 <20ms 声音延迟 <20ms 音频输出接口 3.5mm TRS 外置输入接口 3.5mm TRS 监听接口 3.5mm TRS/TRRS 电池 锂聚合物 600mAh 3.7V 电池 锂聚合物 600mAh 3.7V 续航时间 6小时 续航时间 6小时 净重...
  • Page 45 技术参数 发射器（TX） 频道数 568.125MHz ~ 579.875MHz Group A 载波频率 580.125MHz ~ 591.875MHz Group B 载波频率 发射功率 15dBm 接收器（RX） 频道数 568.125MHz ~ 579.875MHz Group A 载波频率 580.125MHz ~ 591.875MHz Group B 载波频率...
